Description:

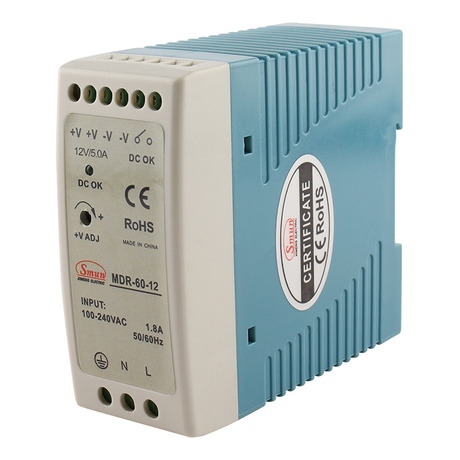

Le MDR-60 est une alimentation à découpage montée sur rail DIN méticuleusement conçue, principalement destinée aux applications industrielles et commerciales, offrant aux utilisateurs une solution d'alimentation CC efficace et fiable.
Puissance nominale : Le MDR-60 offre une puissance de sortie de 60 watts, répondant aux demandes de puissance des équipements de puissance plus élevée.
Plage de tension d'entrée : Prend en charge universellement une large gamme de tensions d'entrée CA, généralement de 85 V CA à 264 V CA, garantissant un fonctionnement stable dans des environnements de tension variés à l'échelle mondiale.
Configurations de sortie flexibles : Selon le modèle, la série MDR-60 peut fournir plusieurs tensions de sortie CC standard telles que 5 V, 12 V, 24 V, 48 V et plus, adaptées aux différentes exigences des applications. Par exemple, le MDR-60-24 fournit 24 V CC, le courant étant automatiquement ajusté en fonction de la puissance de sortie.
Efficacité et économies d'énergie : Cette série présente généralement un rendement de conversion élevé, dépassant souvent 90 %, réduisant efficacement les coûts d'exploitation et la production de chaleur. Certains modèles peuvent intégrer une correction active du facteur de puissance (PFC) pour améliorer l'efficacité du réseau.
Caractéristiques de protection : Équipé de protections de sécurité complètes, notamment une protection contre les surtensions (OVP), une protection contre les surintensités (OCP), une protection contre les courts-circuits (SCP) et une protection contre la surchauffe (OTP), protégeant à la fois l'alimentation électrique et les appareils connectés contre les dommages.
Méthode d'installation : Utilise un montage sur rail DIN standard (par exemple, profils TS35/7,5 ou TS35/15), facilitant une intégration facile dans les armoires de commande ou les tableaux de distribution existants.
Conception mécanique : Présente un design compact et ultra-mince, idéal pour une installation dans des environnements restreints. Le boîtier est fabriqué à partir de plastiques techniques ignifuges et résistants aux hautes températures, garantissant sécurité et fiabilité lors d'une utilisation prolongée.
Compatibilité électromagnétique (CEM) : Conforme aux normes internationales EMC, garantissant un fonctionnement stable dans divers environnements électromagnétiques complexes et minimisant les interférences avec d'autres équipements.
Automatisation industrielle : Alimente les automates programmables, les servomoteurs, les capteurs et autres dispositifs de contrôle industriels.
Éclairage LED : Sert de source d'alimentation fiable pour les bandes LED, les panneaux lumineux et autres systèmes d'éclairage.
Surveillance de sécurité : Répond aux besoins en énergie des caméras de vidéosurveillance, des systèmes de contrôle d'accès et d'autres équipements de sécurité.
Télécommunications et réseaux : Fournit une alimentation stable pour les commutateurs réseau, les routeurs, les points d'accès sans fil, etc.
Instrumentation et contrôle : Fournit une alimentation CC à divers instruments de mesure et systèmes de contrôle.
Caractéristiques:
| Modèle | MDR-60-12 | MDR-60-24 | MDR-60-48 | |
| Sortir | Tension CC | 12V | 24V | 48V |
| Plage actuelle | 0-5A | 0-2,5A | 0-1,25A | |
| Puissance nominale | 60W | 60W | 60W | |
| Bruit d'ondulation (Max) | 120 mVcrête à crête | 150 mVcrête à crête | 180 mVcrête à crête | |
| Plage de réglage de tension | 10,8 ~ 13,2 V | 21,6 ~ 26,4 V | 43,2 ~ 52,8 V | |
| Tolérance de tension | ±1,0% | ±1,0% | ±1,0% | |
| Régulation de ligne | ±1,0% | ±1,0% | ±0,2% | |
| Régulation de charge | ±1,0% | ±1,0% | ±0,5% | |
| Configuration, temps de montée | 500 ms, 30 ms/230 VCA 1000ms,30ms/115VAC (pleine charge) | |||
| Attendez le temps | 50 ms/230 VCA 20 ms/115VAC (pleine charge) | |||
| Saisir | Plage de tension | 85 ~ 264 VCA 124 ~ 370 V CC | ||
| Fréquence | 47 ~ 63 Hz | |||
| Efficacité | 76% | 80% | 84% | |
| Courant alternatif | 0,55A/115VCA 0,35A/230 VCA | |||
| Courant d'appel | 20A/115VCA 40A/230VCA | |||
| Courant de fuite | <1mA / 240VCA | |||
| Protection | Surcharge | Puissance de sortie nominale de 105 à 160 % | ||
| Type de protection : mode hoquet, récupération automatique une fois la condition de défaut supprimée. | ||||
| Surtension | 13,8 ~ 16,2 V | 28,5 ~ 33,8 V | 41,4 ~ 48,6 V | |
| Type de protection : Arrêt de la tension o/p, récupération automatique une fois la condition de défaut supprimée | ||||
| Fonction | Signal actif DC OK (Max.) | 9 ~ 13,5 V/40 mA | 18~27V/20mA | 41 ~ 54 V/10 mA |
| Environnement | Température de fonctionnement | -20 ~ +70 ℃ (voir la courbe de déclassement dans la fiche technique du SMUN) | ||
| Humidité de travail | 20 ~ 90 % HR sans condensation | |||
| Température de stockage.Humidité | -20 ~ +85 ℃, 10 ~ 90 % HR | |||
| Coefficient de température | ±0,03 %/℃ (0 ~ 50℃) | |||
| Vibration | Composant : 10 ~ 500 Hz, 2G 10 min./1 cycle, 60 min. chacun le long des axes X, Y, Z ; Montage : Conformité IEC60068-2-6 | |||
| Sécurité | Normes de sécurité | Conforme aux normes de sécurité CE et GB4943.1 | ||
| Tension de tenue | E/S/P : 2 KVAC I/P-FG : 2 KVAC SORTIE/P-FG : 0,5 KVAC | |||
| Résistance d'isolement | I/PO/P, I/P-FG, O/P-FG : > 100 M Ohms / 500 VDC/25 ℃/70 % HR | |||
| Émission CEM | EN61000-3-2:2014/EN61000-3-3:2013 | |||
| Immunité CEM | EN55032:2015/EN55035:2017/60950-1 | |||
| Autres | MTBF | > 299,2 000 heures MIL-HDBK-217F (25 ℃) | ||
| Dimension | 40*90*100mm (L*L*H) | |||
| Emballage | 0,25Kg | |||
| Note | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 230 V CA, une charge nominale et une température ambiante de 25 ℃. 2. L'ondulation et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil à paire torsadée de 12' terminé par un condensateur parallèle de 0,1 uf et 47 uf. 3. Tolérance : comprend la tolérance de configuration, la régulation de ligne et la régulation de charge. 4. La sortie doit être réduite dans des conditions de faible tension d'entrée, reportez-vous au tableau de la courbe de déclassement pour plus de détails. 5. La durée du temps de réglage est mesurée lors du premier démarrage à froid. La mise sous/hors tension de l'alimentation électrique peut augmenter le temps de configuration. 6. Veuillez contacter le service client SMUN pour plus de détails. | |||
