Quelle est la structure d’un convertisseur DC-DC ?

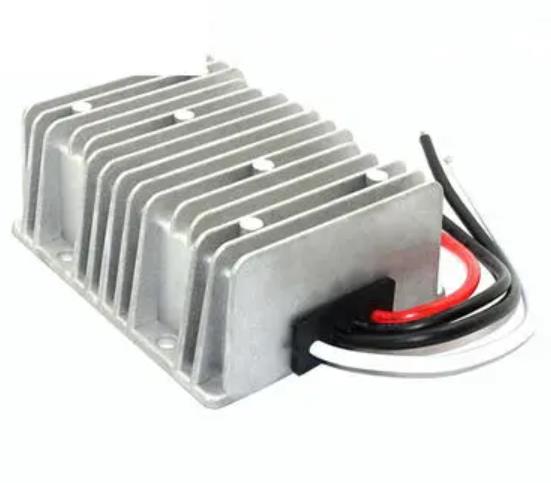

Convertisseur DC-DC a d'excellentes performances. Dans cet article, nous aborderons la structure du convertisseur DC-DC et le module de contrôle du Convertisseur DC-DC.

Voici la liste du contenu :

• Quelle est la structure du Convertisseur DC-DC?

• Quel est le module de contrôle du Convertisseur DC-DC?

Quelle est la structure du convertisseur DC-DC ?

Le système de Convertisseur DC-DC se compose de trois parties, à savoir le circuit principal, la carte de commande et la carte de commande.

Circuit principal : Également appelé module d’alimentation, c’est le corps principal de l’ensemble DC-DC. La tension d'entrée doit traverser le circuit DC-DC pour obtenir la tension de sortie souhaitée côté sortie. Le circuit de commutation côté primaire, qui module le courant d'entrée en une onde rectangulaire, est un processus qui s'appuie sur le contrôleur pour moduler une onde PWM avec un rapport cyclique spécifique, qui est utilisé pour amener quatre tubes de commutation à s'ouvrir et se fermer selon un définir la séquence et l'heure, réalisant ainsi le processus d'inversion actuel. La tension d'entrée primaire peut être ajustée par le cycle de service, et la tension de sortie augmente lorsque le cycle de service augmente et diminue lorsque le cycle de service diminue.

Module d'entraînement : pour les quatre signaux d'entraînement PWM émis par la puce de contrôle, il ne pilote pas directement les quatre tubes de commutation de puissance. Par conséquent, en général, l'alimentation à découpage doit prendre en charge un circuit pilote pour piloter les tubes de commutation de puissance. Il existe de nombreux types de circuits de pilotage, principalement parmi les trois suivants :

Type à couplage direct : la puce de commande produit le signal d'entraînement PWM de chaque manière à travers le circuit amplificateur composé de deux transistors pour piloter les tubes de commutation de puissance. Cette méthode ne permet pas d’isoler la partie commande et le circuit principal.

Circuit de commande couplé à un transformateur d'impulsions : ce circuit est basé sur le type à couplage direct avec un transformateur d'impulsions pour réaliser l'isolation du circuit de commande du circuit principal.

Circuit de commande de puces de commande : pour piloter plus facilement les tubes de commutation de puissance, de nombreuses entreprises ont développé des puces de commande, qui peuvent produire une puissance plus importante pour piloter les tubes de commutation. Avec le développement de la miniaturisation des puces, la taille des puces de commande est désormais très petite, avec diverses formes de colis.

Qu'est-ce que le module de contrôle du convertisseur DC-DC ?

Module de contrôle : le retour du circuit principal dispose de trois modes de contrôle principaux : mode de contrôle de tension, mode de contrôle de courant de crête et mode de contrôle de courant moyen.

Mode de contrôle de tension : il appartient au retour de tension, utilisant la tension de sortie pour la correction, est un mode de retour à boucle unique, l'échantillonnage de tension de sortie et la comparaison de tension de référence d'entrée, le signal de sortie obtenu et une comparaison de tension en dents de scie, le PWM de sortie signal d'onde.

Mode de contrôle du courant de crête : La différence entre le mode de contrôle du courant de crête et le mode de contrôle de la tension est que le mode de contrôle du courant de crête, le mode de contrôle de la tension de cette façon, forme d'onde en dents de scie, converti en courant transitoire de l'inducteur avec une petite forme d'onde en dents de scie superposée.

Mode de contrôle du courant moyen : il appartient au mode de contrôle à double boucle et le signal de sortie de la boucle de tension est utilisé comme courant de référence pour comparer avec le signal de retour du courant d'inductance. L'amplificateur d'erreur est réglé pour faire la moyenne de certaines composantes haute fréquence du courant d'entrée. Le courant moyen de sortie est ensuite comparé à la forme d'onde en dents de scie générée par la puce pour produire une forme d'onde PWM appropriée.

La structure du Convertisseur DC-DC est complexe et précis. En plus d'une décennie de recherche et de développement sur l'alimentation électrique et les capteurs. Nous adhérons toujours à l'objectif de « le client d'abord, la marque d'abord, la technologie pour améliorer la vie » et à l'engagement de « qualité, intégrité, le meilleur service, la dernière technologie », engagés à un service sans réserve, à fournir des produits de qualité. , pour répondre aux besoins de clients divers, pour répondre à la demande diversifiée du marché. Si vous avez des besoins pertinents, n'hésitez pas à visiter notre site officiel : https://www.smunchina.com. pour consultation et compréhension. Merci beaucoup pour votre soutien.
