Description:
Alimentation à découpage série LRS-120, une merveille d'ingénierie conçue pour répondre et dépasser vos attentes en matière de solutions d'alimentation fiables, efficaces et polyvalentes. Cette série est spécialement conçue pour fournir une puissance de sortie continue de 120 watts (W) à toute épreuve, tout en conservant une efficacité et une compatibilité exceptionnelles dans un large éventail d'applications.
Efficacité et économies d'énergie : Au cœur du LRS-120 se trouve une technologie de mode à découpage de pointe qui surpasse considérablement les alimentations linéaires traditionnelles en termes d'efficacité énergétique. En convertissant le courant alternatif en courant continu avec un minimum de pertes, cela réduit non seulement la consommation d'énergie, mais minimise également la génération de chaleur, prolongeant ainsi la durée de vie globale de votre équipement et contribuant à un fonctionnement plus écologique et plus rentable.
Compatibilité universelle de tension d'entrée : conçu avec une large plage de tension d'entrée de 85 à 264 volts CA, le LRS-120 s'adapte sans effort aux différentes tensions secteur dans le monde entier sans avoir besoin de régulateurs de tension externes. Cette flexibilité inhérente garantit une intégration transparente dans vos opérations mondiales, éliminant les problèmes de compatibilité électrique régionale et simplifiant la gestion de votre chaîne d'approvisionnement.
Contrôle précis de la tension de sortie : chaque modèle LRS-120 est méticuleusement calibré pour fournir une tension de sortie en courant continu (CC) spécifique et étroitement régulée, telle que 12 V, 24 V, 36 V ou 48 V, en fonction des exigences de votre application. Cela garantit une alimentation électrique constante et stable pour vos appareils électroniques sensibles, garantissant des performances optimales et une durée de vie prolongée des composants.
Profil ultra-mince peu encombrant : Reconnaissant l'importance de la compacité dans la conception d'équipements modernes, la série LRS-120 présente un facteur de forme ultra-mince qui s'intègre parfaitement dans les espaces restreints et les boîtiers densément peuplés. Ses dimensions élégantes permettent une installation facile, minimisent l'encombrement et contribuent à une architecture système plus organisée et rationalisée.
Fiabilité et protection de qualité industrielle : conçue pour résister aux rigueurs des environnements industriels exigeants, la série LRS-120 intègre une suite de fonctionnalités de protection robustes, notamment une protection contre les surintensités, les courts-circuits et les surtensions. Ces protections garantissent une stabilité opérationnelle inégalée, protégeant votre équipement contre d'éventuelles anomalies électriques et prolongeant la durée de vie de l'alimentation électrique et des appareils connectés.
Conformité et certifications strictes : en témoignage de l'engagement de SMUN en matière de qualité et de sécurité, la série LRS-120 est dotée de certifications reconnues internationalement telles que CE et CCC, garantissant le respect des normes strictes de sécurité et de compatibilité électromagnétique (EMC). Cela garantit que nos alimentations répondent ou dépassent les exigences réglementaires sur pratiquement tous les marchés, vous offrant ainsi une tranquillité d'esprit et simplifiant vos efforts de déploiement mondial.
Applications :
Sécurité et surveillance : fournit une puissance inébranlable aux caméras de vidéosurveillance, aux DVR, aux NVR et aux périphériques de sécurité, garantissant une vigilance 24 heures sur 24 et un enregistrement fiable.
Automatisation et contrôle industriels : fournit une base d'alimentation CC stable pour les automates programmables, les capteurs, les actionneurs et autres composants critiques dans les systèmes d'automatisation d'usine et de contrôle de processus.
Systèmes d'éclairage LED : pilotez efficacement une variété de luminaires LED, tels que des bandes lumineuses, des panneaux lumineux ou des luminaires conçus sur mesure, garantissant une luminosité constante, une stabilité des couleurs et une durée de vie prolongée des LED.
Appareils électroménagers professionnels et haut de gamme : offrant une source d'alimentation fiable pour les appareils électroménagers avancés et l'électronique grand public qui nécessitent une alimentation CC stable et bien régulée pour des performances optimales.
Instruments de laboratoire et dispositifs médicaux : assurer une alimentation électrique précise et stable pour les équipements analytiques sensibles, les instruments de test et les appareils médicaux avec des exigences strictes en matière de stabilité de tension.
Caractéristiques:
Entrée CA universelle/gamme complète
Filtre Emi intégré, petite ondulation
Protections: court-circuit/surcharge/surtension
Refroidissement par convection d'air libre
43 000 heures de fonctionnement continu à 20 ℃
Test de rodage à pleine charge à 100 %
Indicateur LED pour la mise sous tension
Conformité aux normes IEC/EN60335-1(PD3) et IEC/EN61558-1,2-16 adaptée aux appareils électroménagers
3 ans de garantie
Spécifiqueications :
| Modèle | LRS-120-12 | LRS-120-15 | LRS-120-24 | LRS-120-36 | LRS-120-48 |
| Sortir | Tension CC | 12V | 15V | 24V | 36V | 48V |
| Plage actuelle | 0-10A | 0-8A | 0-5A | 0-3,3A | 0-2,5A |
| Puissance nominale | 120W | 120W | 120W | 118,8 W | 120W |
| Bruit d'ondulation (Max) | 120 mVcrête à crête | 120 mVcrête à crête | 150 mVcrête à crête | 200 mVcrête à crête | 200 mVcrête à crête |
| Plage de réglage de tension | 10,8 ~ 13,2 V | 13,5 ~ 16,5 V | 21,6 ~ 26,4 V | 32,4 ~ 39,6 V | 43,2 ~ 52,8 V |
| Tolérance de tension | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Régulation de ligne | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Régulation de charge | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Configuration, temps de montée | 500 ms, 30 ms/230 VCA 500 ms, 30 ms/115VAC (pleine charge) |
| Attendez le temps | 55 ms/230 VCA 10 ms/115VAC (pleine charge) |
| Saisir | Plage de tension | 85 ~ 264 VCA 120 ~ 373 V CC |
| Fréquence | 47 ~ 63 Hz |
| Efficacité | 88% | 88,5% | 90% | 90,5% | 91% |
| Courant alternatif | 1,9A/115VCA 1,2A/230 VCA |
| Courant d'appel | DÉMARRAGE À FROID : 50A/230VAC |
| Courant de fuite | <0,75 mA / 240 VCA |
| Protection | Surcharge | 110 ~ 150 % de puissance de sortie nominale |
| Type de protection : mode hoquet, récupère automatiquement une fois la condition de défaut supprimée. |
| Surtension | 13,8 ~ 16,2 V | 18,8 ~ 21,8 V | 27,6 ~ 32,4 V | 41,4 ~ 48,6 V | 55,2 ~ 64,8 V |
| Type de protection : coupez la tension o/p, remettez sous tension pour récupérer |
| Environnement | Température de fonctionnement | -20 ~ +70 ℃ (Se référer à la courbe de déclassement comme fiche technique de SMUN) |
| Humidité de travail | 20 ~ 90 % HR sans condensation |
| Température de stockage.Humidité | -45 ~ +85 ℃, 20 ~ 95 % RH sans condensation |
| Coefficient de température | ±0,03 %/℃ (0 ~ 50℃) |
| Vibration | 10 ~ 500 Hz, 2G 10 min/1 cycle, 60 min. Chaque axe XYZ |
Sécurité
| Normes de sécurité | GB4943.1, EN60950.1 approuvé |
| Tension de tenue | E/PO/P : 1,5 KVAC I/P-FG : 1,5 KVAC O/P-FG : 0,5 KVAC |
| Résistance d'isolement | I/PO/P, I/P-FG, O/P-FG : 100 M Ohms / 500VDC/25℃/70 % HR |
| Émission CEM | EN61000-3-2:2014/EN61000-3-3:2013 |
| Immunité CEM | EN 55032:2015/EN55035:2017/60950-1 |
| Autres | MTBF | ≥720,6K heures MIL-HDBK-217F(25℃) |

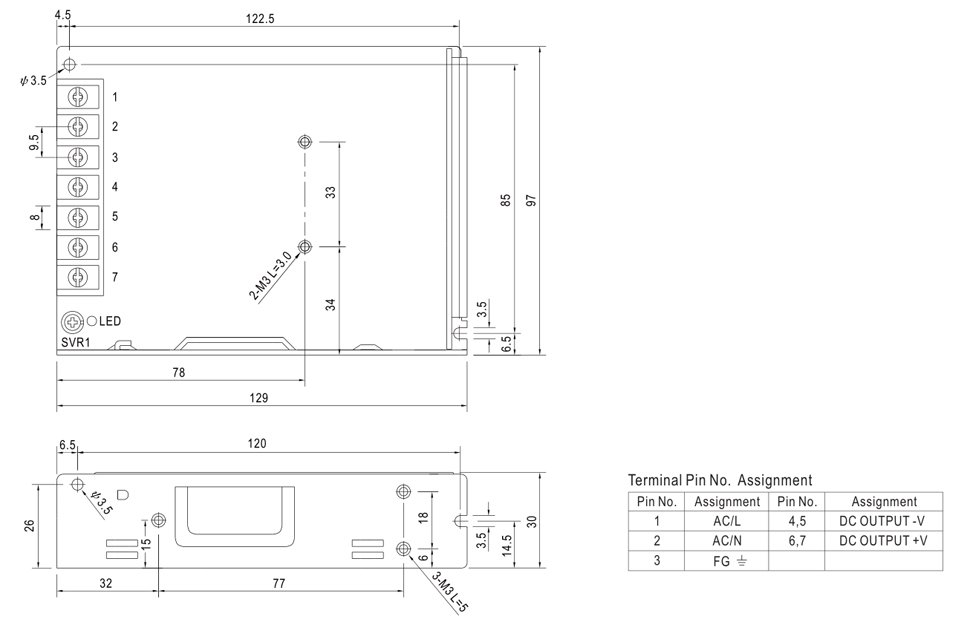

| Dimension | 129*97*30mm (L*L*H) |
| Emballage | 0,34 kg ; 40 pièces/14,8 kg/carton |
| Note | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 230 V CA, une charge nominale et une température ambiante de 25 ℃. 2. Le bruit d'ondulation est mesuré à 20 MHz de bande passante en utilisant un fil à paire torsadée de 12 ' terminé par des condensateurs parallèles de 0,1 uf et 47 uf. 3.La tolérance comprend la tolérance de configuration, la régulation de ligne et la régulation de charge. 4. Une sortie de déclassement est requise sous une faible tension d'entrée. Veuillez vous référer à la courbe de déclassement pour plus de détails. 5. L'alimentation doit être considérée comme faisant partie des composants du système. Tous les tests CEM testeront des échantillons sur une plaque de fer métallique d'une épaisseur de 1 mm, d'une longueur de 360 mm et d'une largeur de 36 mm. 6. Veuillez contacter le service client SMUN pour plus de détails. |
