  • Q Qu'est-ce que l'ondulation et le bruit ?Comment le mesurer ?

    A Il s'agit de la petite variation périodique résiduelle indésirable de la sortie de courant continu (CC) d'une alimentation qui a été dérivée d'une source de courant alternatif (CA).La forme d'onde est illustrée dans la figure ci-dessous.



    Il y a deux contenus AC, également appelés Ripple and Noise (R&N), sur la sortie DC.La première, issue du redressement sinusoïdal, est à une fréquence basse qui est 2 fois la fréquence d'entrée ;le second est à haute fréquence qui est à partir de la fréquence de commutation.Pour mesurer le bruit haute fréquence, il faut configurer un oscilloscope avec une bande passante de 20 MHz, une sonde d'oscilloscope avec le fil de terre le plus court possible et ajouter des condensateurs de 0,1 uF et 47 uF en parallèle avec un point de test pour filtrer les interférences sonores.

    5
  • Q Quelles sont les formes de protection contre les surcharges/surintensités ?

    A Lorsque le courant consommé dépasse la valeur nominale de l'alimentation, le circuit de protection se déclenche pour protéger l'unité contre les surcharges/surintensités.
    Les protections de surcharge/surintensité peuvent être divisées en plusieurs formes :
    (1) LIMITATION DE COURANT DE RETOUR

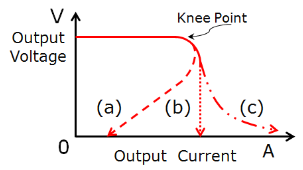

    Le courant de sortie diminue d'environ 20 % du courant nominal, représenté par la courbe (a) dans la figure ci-dessous.
    (2) LIMITATION DE COURANT CONSTANT
    Le courant de sortie reste à un niveau constant et dans la plage spécifiée tandis que la tension de sortie chute à un niveau inférieur, illustré par la courbe (b) dans la figure ci-dessous.
    (3) LIMITATION DE SURPUISSANCE
    La puissance de sortie reste constante.À mesure que la charge de sortie augmente, la tension de sortie diminue proportionnellement, illustrée par la courbe (c) dans la figure ci-dessous.
    (4) LIMITATION DE COURANT DE HOQUET
    La tension et le courant de sortie continuent à s'allumer et à s'éteindre à plusieurs reprises lorsque la protection est activée.L'unité récupère automatiquement lorsque la condition défectueuse est supprimée.
    (5) ARRÊTER
    La tension et le courant de sortie sont coupés lorsque la charge de sortie atteint la plage de protection.
    REMARQUE : Le mode de protection de certains produits se combine avec différents types des formes mentionnées, telles que limitation de courant constant + arrêt.


    Méthode de récupération :
    (1) Récupération automatique : le bloc d'alimentation récupère automatiquement après la suppression de la condition défectueuse.
    (2) Remise sous tension : le bloc d'alimentation redémarre par une remise sous tension manuelle du courant alternatif après la suppression de la condition défectueuse.
    Remarque : veuillez ne pas utiliser le bloc d'alimentation dans des conditions de surintensité ou de court-circuit pendant une longue période afin d'éviter de raccourcir la durée de vie ou d'endommager le bloc d'alimentation.
  • Q Qu'est-ce que les signaux de bonne et de panne de courant et comment les utiliser ?

    A Certaines alimentations fournissent un signal \\"Power Good\\" lorsqu'elles sont allumées et envoient un signal \\"Power Fail\\" lorsqu'elles sont éteintes.Ceci est généralement utilisé à des fins de surveillance et de contrôle.
    Bonne puissance : une fois que la sortie d'une alimentation a atteint 90 % de la tension nominale, un signal TTL (environ 5 V) sera envoyé dans les 10 à 500 ms suivantes.
    Panne d'alimentation : avant que la sortie d'une alimentation ne soit inférieure à 90 % de la tension nominale, le signal de bonne alimentation sera désactivé au moins 1 ms à l'avance.
