LRS-150
SMUN
Description:
Le LRS-150 est une alimentation en mode commutateur compact haute performance de la marque de renommée SMUN. Il offre une puissance de sortie de 150 watts et se présente en diverses configurations de tension de sortie, telles que 24V / 6,5a, 12v / 12,5a et 48V, répondant à divers besoins d'application. Les caractéristiques clés du LRS-150 comprennent:
Applications:
Les alimentations en mode commutateur de la série LRS-150 trouvent une utilisation généralisée dans divers scénarios nécessitant une alimentation CC stable, y compris, mais sans s'y limiter:
Éclairage LED:
Fournir une puissance de conduite constante pour les luminaires LED, les bandes lumineuses, les écrans, etc.
Contrôle industriel :
Fourniture de l'énergie à l'équipement d'automatisation, à l'instrumentation, aux conducteurs de moteurs et à d'autres systèmes de contrôle industriel.
Équipement de télécommunications :
Servir de source d'alimentation stable pour les appareils réseau, les stations de base sans fil, les systèmes de surveillance de la sécurité, etc.
Dispositifs médicaux :
Fournir une puissance propre et stable pour le diagnostic médical, l'équipement thérapeutique et les instruments de laboratoire.
Énergie renouvelable :
Servir de contrôle ou d'une source d'alimentation auxiliaire dans les systèmes de stockage photovoltaïque, les installations de charge EV et d'autres domaines d'énergie renouvelable.
Caractéristiques:
Entrée AC universelle / gamme complète
Filtre EMI intégré, minuscule ondulation
Protections: court-circuit / surcharge / sur-tension
Refroidissement par convection d'air libre
43 000 heures d'opération continue à 20 ℃
Test de combustion à 100% à pleine charge
Indicateur LED pour la puissance
Conformité à CEI / EN60335-1 (PD3) et IEC / EN61558-1,2-16 adapté à l'appareil domestique
Garantie de 3 ans
Modèle | LRS-150-12 | LRS-150-15 | LRS-150-24 | LRS-150-36 | LRS-120-48 | |
Sortir | Tension de courant continu | 12V | 15V | 24V | 36V | 48v |
Plage actuelle | 0-12,5a | 0-10A | 0-6.3a | 0-4.2a | 0-3.2a | |
Puissance nominale | 150W | 150W | 151.2W | 151.2W | 153.6w | |
Ripple Noise (max) | 150 mvp-p | 150 mvp-p | 200 mvp-p | 200 mvp-p | 200 mvp-p | |
Tension adj. range | 10,5 ~ 13,8 V | 13,5 ~ 18V | 21,6 ~ 28,8v | 32.4 ~ 39,6 V | 43,2 ~ 52,8 V | |
Tolérance à la tension | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
Réglementation de ligne | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
Régulation de chargement | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
Installation, temps de montée | 500 ms, 30 ms / 230vac 500 ms, 30 ms / 115vac (charge complète) | |||||
Tenir le temps | 40 ms / 230vac 35 ms / 115vac (charge complète) | |||||
Saisir | Plage de tension | 85 ~ 132VAC / 170 ~ 264VAC Sélectionné par Switch 240 ~ 373VDC (Switch sur 230VAC) | ||||
Fréquence | 47 ~ 63Hz | |||||
Efficacité | 87,5% | 88,5% | 89% | 89% | 90% | |
Courant alternatif | 3A / 115VAC 1.7A / 230VAC | |||||
Inrush current | Démarrage à froid: 60a / 230vac | |||||
Courant de fuite | <0,75 mA / 240vac | |||||
Protection | Surcharge | 110 à 150% de puissance de sortie nominale | ||||
Tye de protection: mode hoquet, se rétablit automatiquement après la suppression de l'état de défaut | ||||||
Sur tension | 13,8 ~ 16,2v | 18,8 ~ 21,8V | 28,8 ~ 33,6v | 41,4 ~ 48,6v | 55,2 ~ 64,8 V | |
Type de protection: arrêtez la tension O / P, réécoutez pour récupérer | ||||||
Environnement | Température de travail | -20 ~ + 70 ℃ (reportez-vous à la courbe de rétrécissement en tant que fiche technique de SMUN) | ||||
Humidité de travail | 20 ~ 90% RH non condensé | |||||
Tempéricité de stockage | -45 ~ + 85 ℃, 20 ~ 95% RH non condensé | |||||
Coefficient | ± 0,03% / ℃ (0 ~ 50 ℃) | |||||
Vibration | 10 ~ 500 Hz, 2G 10 min / 1 cycle, 60min.Chates XYZ Axes | |||||
Sécurité | Normes de sécurité | GB4943.1, EN60950.1 Approuvé | ||||
Tension avec | I / PO / P: 1.5KVAC I / P-FG: 1.5KVAC O / P-FG: 0,5KVAC | |||||
Résistance à l'isolement | I / PO / P, I / P-FG, O / P-FG: 100m ohms / 500vdc / 25 ℃ / 70% Rh | |||||
Émission de CEM | EN61000-3-2: 2014 / EN61000-3-3: 2013 | |||||
Immunité EMC | EN 55032: 2015 / EN55035: 2017 / 60950-1 | |||||
Autres | Mtbf | ≥720,6k HRS Mil-HDBK-217F (25 ℃) | ||||

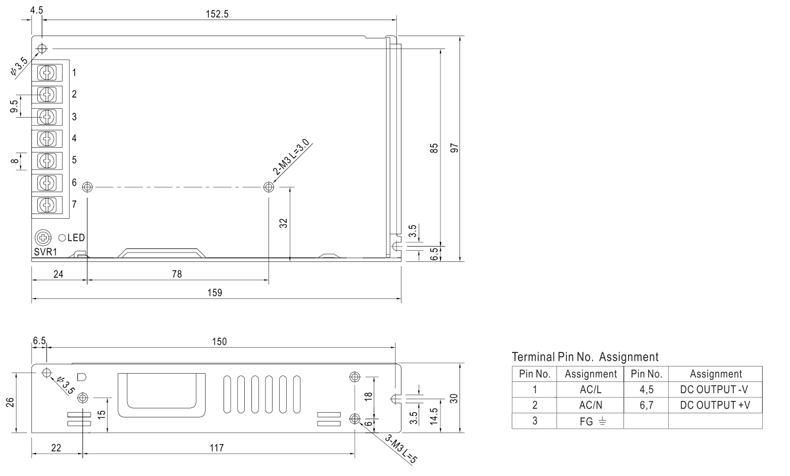

Dimension | 159 * 97 * 30 mm (l * w * h) | |||||
Emballage | 0,42 kg; 30pcs / 15,4 kg / ctn | |||||
Note | 1. tous les paramètres non mentionnés spécialement sont mesurés à une entrée 230 VAC, une charge nominale et 25 ℃ de température ambiante. 2. Le bruit de manteau est mesuré à 20 MHz de bande passante en utilisant un fil de paire torsadé 12 'terminé avec un condensateur parallèle de 0,1uf et 47uf. 3. La tolérance comprend la configuration de la tolérance, la régulation des lignes et la régulation de la charge. 4.Auport de la sortie est requis dans une faible tension d'entrée. Reportez-vous reporter à la courbe de rétrécissement pour plus de détails. 5.La alimentation doit être considérée comme une partie des composants du système. Tous les tests EMC testeront des échantillons sur une plaque de fer métallique avec une épaisseur de 1 mm, une longueur de 360 mm et une largeur de 36 mm. 6.Veuillez le contact avec le service client SMUN pour plus de détails. |
