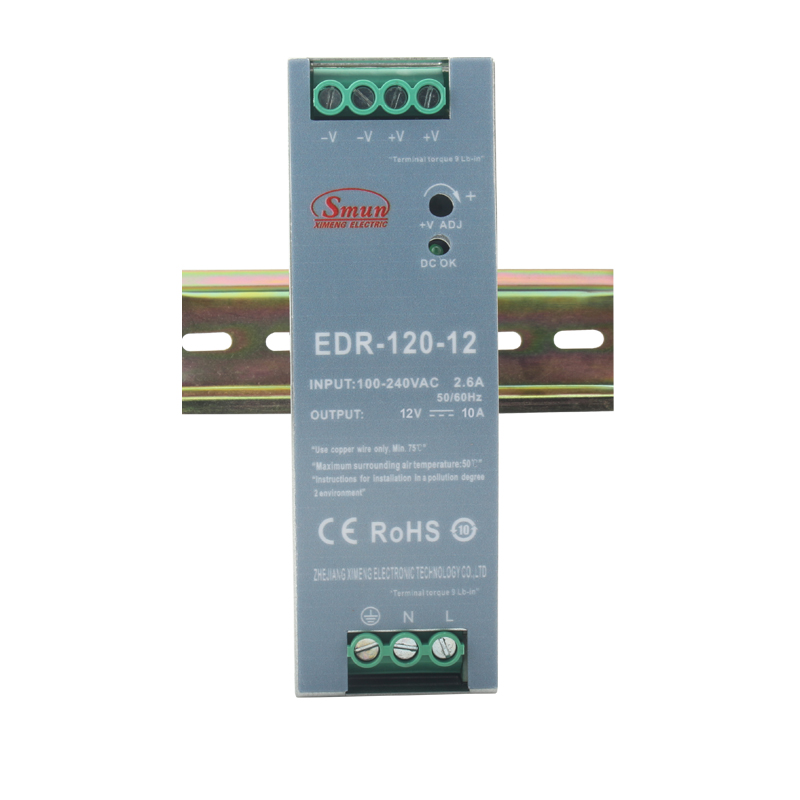

| Modèle | EDR-120-12 | EDR-120-24 | EDR-120-48 |
| Sortir | Tension de courant continu | 12V | 24V | 48v |
| Plage actuelle | 0-10A | 0-5A | 0-2.5A |
| Puissance nominale | 120W | 120W | 120W |
| Ripple Noise (max) | 100 mvp-p | 120 mvp-p | 150 mvp-p |
| Tension adj. range | 12-14V | 24-28V | 48-55V |
| Tolérance à la tension | ± 2,0% | ± 1,0% | ± 1,0% |
| Réglementation de ligne | ± 0,5% | ± 0,5% | ± 0,5% |
| Régulation de chargement | ± 1,0% | ± 1,0% | ± 1,0% |
| Installation, temps de montée | 1200 ms,60 ms/230 VCA 2000 ms,60 ms/115 VCA (pleine charge) |
| Tenir le temps | 16 ms/230 VCA 10 ms/115 VCA (pleine charge) |
| Saisir | Plage de tension | 90 ~ 264 VCA 120 ~ 370 VCC |
| Fréquence | 47 ~ 63Hz |
| Efficacité | 85% | 87% | 88,5% |
| Courant alternatif | 2,25 A/115 VCA 1,3 A/230 VCA |
| Inrush current | 20A/115VCA 35A/230VCA |
| Courant de fuite | <1MA / 240VAC |
| Protection | Surcharge | 105 ~ 130 % de puissance de sortie nominale |
| Type de protection : limitation de courant constant, récupération automatique une fois la condition de défaut supprimée |
| Sur tension | 14-17V | 29-33V | 56-65V |
| Type de protection: arrêtez la tension O / P, réécoutez pour récupérer |
| Surchauffe | Arrêtez la tension o/p, remettez sous tension pour récupérer |
| Environnement | Température de travail | -20 ~ +60 ℃ (voir la courbe de déclassement dans la fiche technique de SMUN) |
| Humidité de travail | 20 ~ 90% RH non condensé |
| Tempéricité de stockage | -40 ~ + 85 ℃, 10 ~ 95% Rh |
| Coefficient | ± 0,03% / ℃ (0 ~ 50 ℃) |
| Vibration | Composant: 10 ~ 500 Hz, 2G 10min./1 Cycle ， 60min. chacun le long des axes x, y, z; Montage: Compliance IEC60068-2-6 |
Sécurité
| Normes de sécurité | Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approuvé ; (conforme à BS EN/EN60204-1) |
| Tension avec | E/S/P : 2 KVAC I/P-FG : 2 KVAC SORTIE/P-FG : 0,5 KVAC |
| Résistance à l'isolement | I / PO / P, I / P-FG, O / P-FG:> 100m ohms / 500vdc / 25 ℃ / 70% Rh |
| Émission de CEM | Conformité aux normes BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A |
| Immunité EMC | Conformité aux normes BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), niveau industrie lourde, critères A, EAC TP TC 020 |
| Autres | Mtbf | ≥474,6 000 heures MIL-HDBK-217F (25 ℃) |
| Dimension | 40*125,2*113,5 mm (L*L*H) |
| Emballage | 0,6 kg ; 20 pièces/13Kg/1,16CUFT |
| Note | 1. Tous les paramètres non spécialement mentionnés sont mesurés à l'entrée 230 VAC, à la charge nominale et à 25 ℃ de température ambiante. 2. Ripple et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil de paire torsadé 12 'terminé avec un condensateur parallèle de 0,1uf et 47uf. 3. Tolérance : comprend la tolérance de configuration, la ragulation de la ligne et la régulation de la charge. 4. L'alimentation est considérée comme un composant qui sera installé dans l'équipement final. L'équipement final doit être reconfirmé pour répondre aux directives EMC. 5. Dégagements d'installation : 40 mm en haut, 20 mm en bas, 5 mm sur les côtés gauche et droit sont recommandés lorsqu'ils sont chargés en permanence à pleine puissance. Dans le cas où l'appareil adjacent est une source de chaleur, un dégagement de 15 mm est recommandé. 6. Un déclassement peut être nécessaire en cas de faible tension d'entrée. Veuillez vérifier la courbe de déclassement pour plus de détails. 7.Veuillez le contact avec le service client SMUN pour plus de détails. |
