Alimentation CA/CC fermée S-400 400 W pour réseau

Tension de sortie:
État de disponibilité:
Quantité:
  • S-400

  • SMUN

  • 8504401400

Caractéristiques:

  1. Plage d'entrée CA sélectionnable par interrupteur

  2. Filtre EMI intégré, petite ondulation

  3. Protections : court-circuit/surcharge/surtension/surchauffe

  4. Refroidissement par ventilateur

  5. Test de rodage à pleine charge à 100 %

  6. 2 ans de garantie


Caractéristiques:

Modèle S-400-5 S-400-12 S-400-24 S-400-48 S-400-60
Sortir Tension continue 5V 12V 24V 48V 60V
Courant nominal 60A 33,4A 16,7A 8,4A 6,7A
Plage actuelle 0-60A 0-33,4A 0-16,7A 0-8,4A 0-6,7A
Puissance nominale 300W 400,8 W 400,8 W 403.2W 402W
Ondulation et bruit 180 mVcrête à crête 180 mVcrête à crête 200 mVcrête à crête 200 mVcrête à crête 240 mVcrête à crête
Plage de réglage de tension 4,5-5,5V 10,8-13,2V 21,6-26,4 V 43,2-52,8 V 54-66V
Tolérance de tension ±1,0% ±1,0% ±1,0% ±1,0% ±1,0%
Régulation de ligne ±0,5% ±0,5% ±0,5% ±0,5% ±0,5%
Régulation de charge ±0,5% ±0,5% ±0,5% ±0,5% ±0,5%
Mise en place, temps de montée 1000 ms, 50 ms
Temps d'attente (Typ.) 20 ms/230 VCA
Saisir Plage de tension 85~132VAC/170~264VAC par interrupteur  240 ~ 370 V CC
Fréquence 47 ~ 63 Hz
Efficacité 78% 82% 84% 84% 84%
Courant alternatif 5,0A/115V   2,5A/230V
Courant d'appel Démarrage à froid : 30A/115V    60A/230V
Courant de fuite <3,5 mA/240 VCA
Protection Surcharge Puissance de sortie nominale 115 % ~ 135 %, protection contre les surcharges au démarrage
Type de protection : mode hoquet, récupération automatique après suppression de la condition de panne
Surtension 5,75-6,75V 13,8-16,2 V 28,4-32,4 V 55,2-64,8 V 69-81V
Type de protection : coupure de la tension o/p, serrage par diode Zener
Environnement Température de travail -10 ℃ ~ + 60 ℃
Humidité de travail 20-90% HR
Température de stockage, humidité -20 ~ + 85 ℃, 20 % à 90 % HR.
Coefficient de température ±0,03 %℃(0-50℃)
Vibration 10 ~ 500 Hz, 5G 12 min./1 cycle, période de 72 min. chacun le long des axes X, Y, Z
Sécurité
&
EMC
Normes de sécurité Conformité aux normes de sécurité : CE et GB4943.1 EN 60950.1
Résister à la tension I/PO/P : 1,5 KVAC I/P-FG : 1,5 KVAC  O/P-PG : 0,5 KVAC
Résistance d'isolement I/PO/P, I/P-FG, O/P-FG : 100 M Ohms / 500VDC / 25℃/ 70 % HR
Émission CEM EN61000-3-2:2014/EN61000-3-3:2013
Immunité CEM EN 55032:2015/EN55035:2017/60950-1
Autres MTBF ≥720,6K heures MIL-HDBK-217F(25℃)

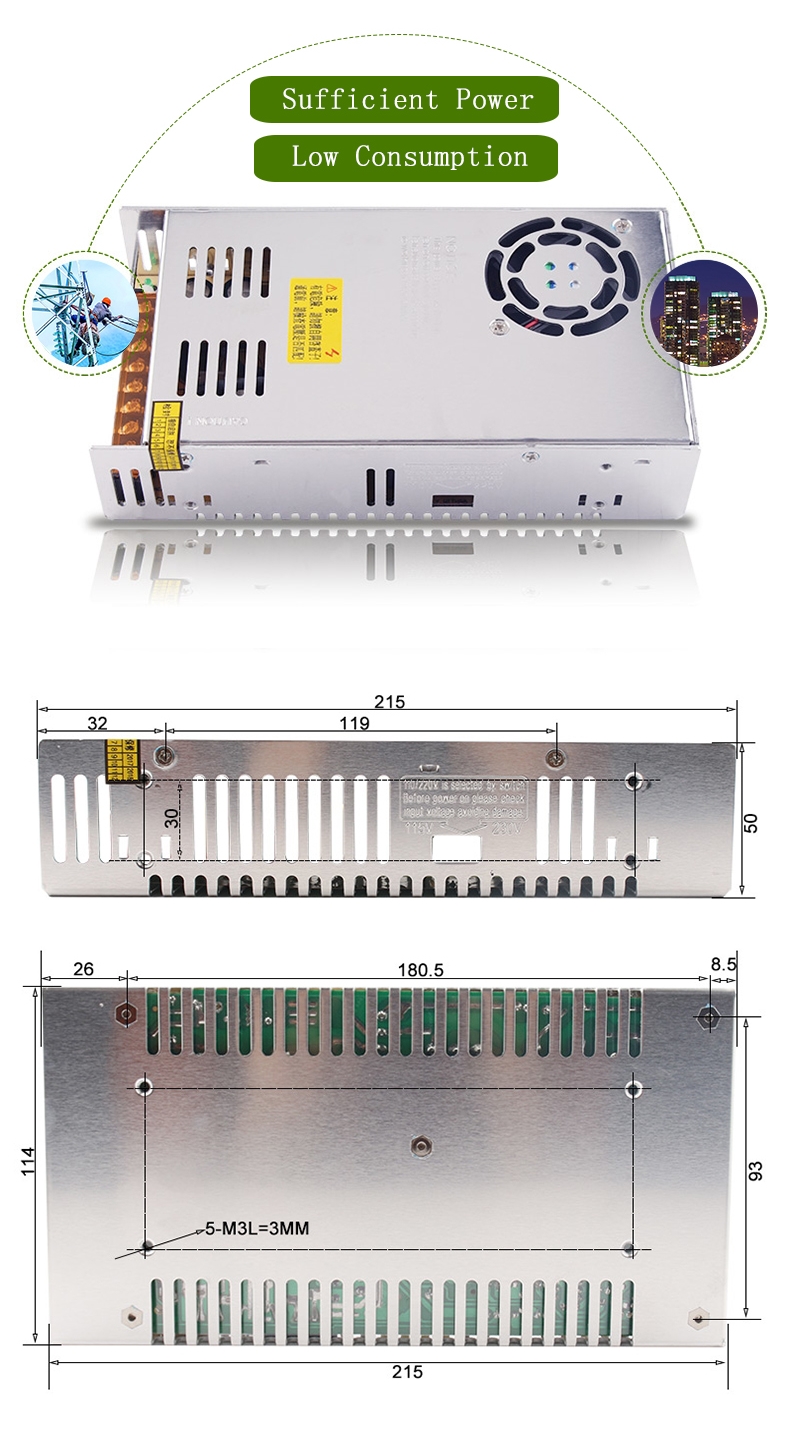

Taille L215*L115*H50mm
Emballage 0,9 kg
Note 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 230 V CA, une charge nominale et une température ambiante de 25 ℃.
2. L'ondulation et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil à paire torsadée de 12 ' terminé par des condensateurs parallèles de 0,1 uf et 47 uf.
3. Tolérance : comprend la tolérance de configuration, la régulation de ligne et la régulation de charge.
4. Un déclassement de sortie est requis en cas de faible tension d'entrée. Veuillez vous référer à la courbe de déclassement pour plus de détails.
5. L’alimentation électrique doit être considérée comme faisant partie des composants du système. Tous les tests CEM testeront les échantillons de test sur une plaque de fer métallique d'une épaisseur de 1 mm, d'une longueur de 360 ​​mm * d'une largeur de 360 ​​mm.
