Alimentation industrielle sur rail Din à sortie unique série SDR 75 W à 480 W

Partager sur:

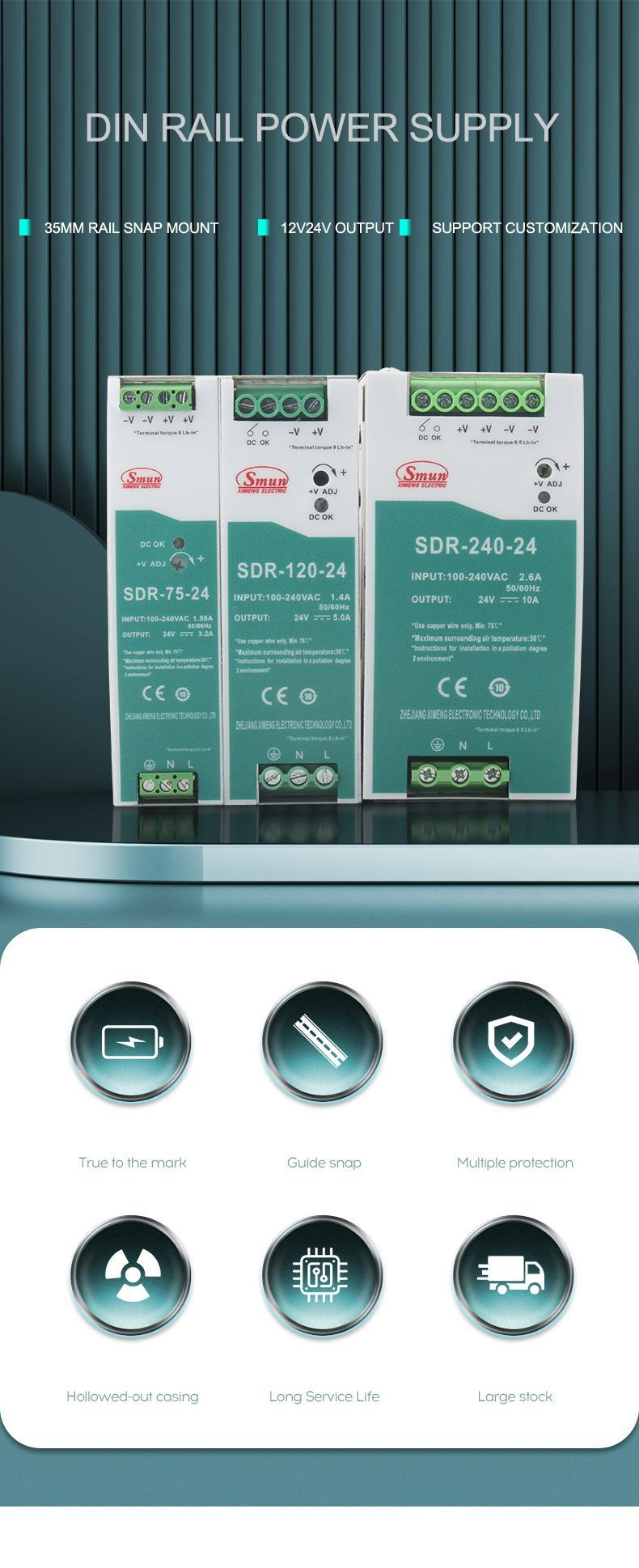

Alimentation industrielle sur rail Din à sortie unique série SDR 75 W à 480 W

Puissance :
75W ~ 480W
Caractéristiques :

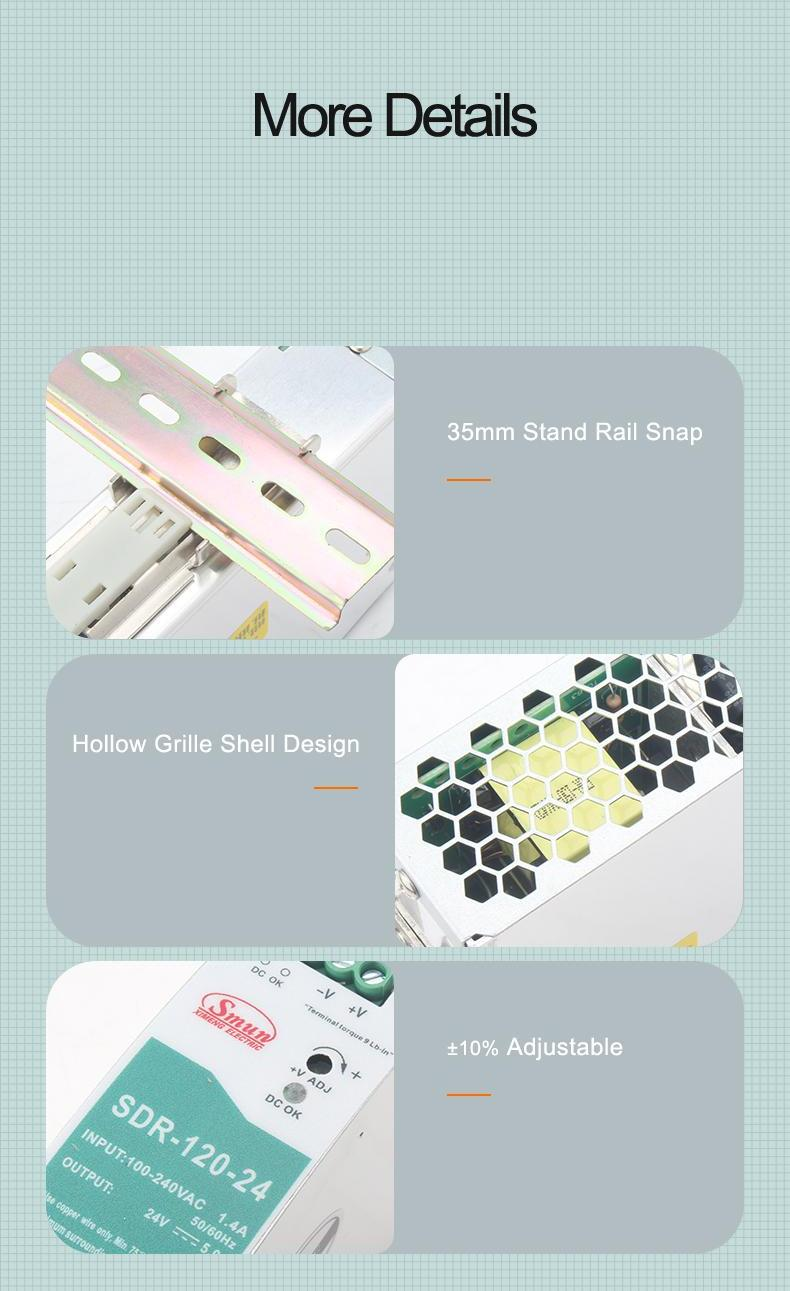

Boîtier en plastique, ultra fin
Assembler sur rail industriel TS-35/7.5 ou 15
Fonction PFC active intégrée

Haute efficacité

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
DTS
Marque de produit:
SMUN

Description:

La série SDR est une alimentation à commutateur montée sur rail DIN, largement utilisée dans les applications de contrôle industriel, d'équipement d'automatisation, d'instrumentation, de communication et d'éclairage LED, entre autres. Voici un aperçu de ses principales caractéristiques et spécifications :

Série	Puissance (W)	Entrée (VCA)	Sortie (VCC)	Taille (mm)	Garantie (années)
DTS-75	75	90-264	12,24,48	32X125,2X102	3
DTS-120	120		12,24,48	40X125,2X113,5
DTS-240	240		24,48	63X125,2X113,5
DTS-480	480		24,48	85,5X125,2X128,5

Caractéristiques:

Large plage de tension d'entrée : la série SDR est conçue avec une large plage de tension d'entrée, couvrant généralement 85-264 VCA ou 100-370 VCC, lui permettant de fonctionner de manière stable selon diverses normes électriques mondiales, améliorant ainsi sa polyvalence et sa flexibilité.
Haute efficacité : en tant qu'alimentation électrique économe en énergie, le SDR atteint généralement un rendement de conversion supérieur à 80 %, avec certains modèles encore plus élevés. Cela réduit non seulement la consommation d’énergie, mais également les coûts d’exploitation et l’impact environnemental.
Faible consommation d'énergie sans charge : conformément aux normes telles qu'ErP Lot 6, ces alimentations consomment peu d'énergie lorsqu'elles sont déchargées ou légèrement chargées, ce qui correspond aux exigences d'économie d'énergie verte.
Mécanismes de protection complets : au-delà des protections de base telles que la protection contre les courts-circuits (SCP), la protection contre les surtensions (OVP) et la protection contre les surcharges (OLP), le SDR-240 peut également comporter une protection contre la surchauffe (OTP), assurant une coupure automatique de la sortie dans des conditions anormales pour éviter tout dommage.
Certifications internationales : ces produits passent généralement plusieurs certifications de sécurité internationales, notamment CE, TÜV, garantissant la qualité et la sécurité des produits pour les applications du marché mondial.
Tension de sortie réglable : certains modèles peuvent offrir un réglage précis de la tension de sortie, permettant aux utilisateurs d'ajuster la tension de sortie en fonction de besoins spécifiques, augmentant ainsi la flexibilité.

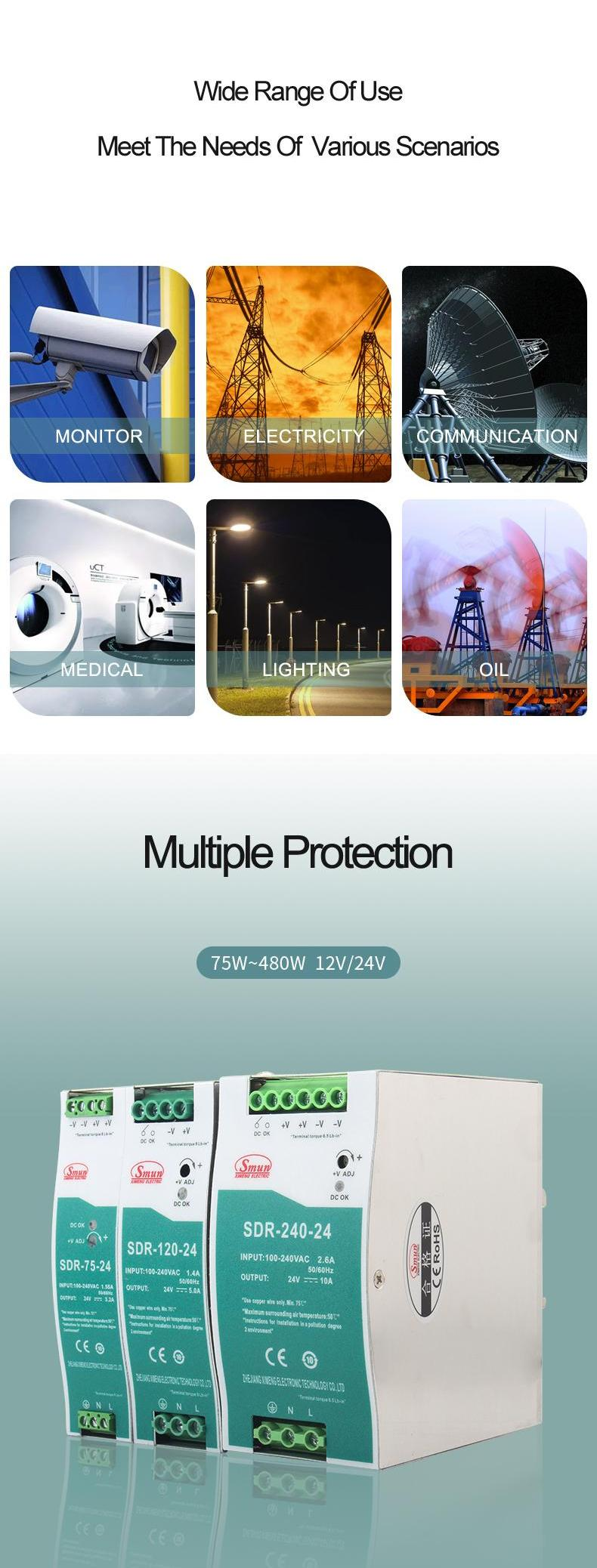

Applications:

Automatisation industrielle : fournit une alimentation CC stable pour les commandes PLC, les capteurs, les actionneurs et autres équipements d'automatisation industrielle.
Sécurité et surveillance : alimente les caméras de vidéosurveillance, les systèmes de contrôle d'accès, les systèmes d'alarme et autres dispositifs de sécurité, garantissant un fonctionnement ininterrompu 24h/24 et 7j/7.
Éclairage LED : convient aux systèmes d'éclairage LED intérieurs et extérieurs, en particulier aux bandes LED et aux luminaires nécessitant un entraînement à tension constante.
Équipement de télécommunication : alimente les routeurs, les commutateurs, les points d'accès sans fil et autres infrastructures de télécommunications, garantissant ainsi la stabilité de la transmission des données.
Systèmes d'instrumentation et de contrôle : Utilisé dans divers instruments de mesure, systèmes de contrôle d'automatisation, fournissant de l'énergie aux contrôleurs, aux écrans, etc.
Dispositifs médicaux : Bien que tous les modèles SDR-240 ne soient pas adaptés aux dispositifs médicaux, certains modèles certifiés peuvent être utilisés comme alimentation auxiliaire dans des instruments médicaux tels que des appareils de surveillance et des équipements thérapeutiques à petite échelle.

Caractéristiques:

Modèle		DTS-75-12	DTS-75-24	DTS-75-48
Sortir	Tension de courant continu	12V	24V	48v
	Plage actuelle	0-6.3a	0-3,2A	0-1.6a
	Puissance nominale	75.6W	76.8W	76.8W
	Ripple Noise (max)	100 mvp-p	120 mvp-p	150 mvp-p
	Tension adj. range	12-14V	24-28V	48-55V
	Tolérance à la tension	± 1,0%	± 1,0%	± 1,0%
	Réglementation de ligne	± 0,5%	± 0,5%	± 0,5%
	Régulation de chargement	± 1,0%	± 1,0%	± 1,0%
	Installation, temps de montée	1 500 ms, 60 ms/230 VCA 3 000 ms, 60 ms/115 VCA (pleine charge)
	Tenir le temps	80 ms/230 VCA 20 ms/115 VCA (pleine charge)
Saisir	Plage de tension	88 ~ 264 V CA 124 ~ 370 V CC [Opération d'entrée CC possible en connectant AC/L (+), AC/N (-)]
	Fréquence	47 ~ 63Hz
	Efficacité	88,5%	89%	90%
	Courant alternatif	1,4A/115VCA 0,85A/230VCA
	Inrush current	30A/115VCA 50A/230VCA
	Courant de fuite	<1MA / 240VAC
Protection	Surcharge	Fonctionne normalement avec une puissance de sortie nominale de 110 à 150 % pendant plus de 3 secondes, puis coupe la tension o/p, rallumez-le pour récupérer.
		Puissance nominale de 150 à 170 %, limitation de courant constant avec récupération automatique dans les 3 secondes, puis arrêt de la tension o/p après 3 secondes, remise sous tension pour récupérer
	Sur tension	14-17V	29-33V	56-65V
		Type de protection : arrêtez la tension o/p, remettez sous tension pour récupérer
	Surchauffe	Arrêtez la tension o/p, remettez sous tension pour récupérer une fois que la température baisse
Environnement	Température de travail	-30 ~ + 70 ℃ (Reportez-vous à la courbe de rétrécissement en tant que fiche technique de SMUN)
	Humidité de travail	20 ~ 95% RH non condensé
	Tempéricité de stockage	-40 ~ + 85 ℃, 10 ~ 95% Rh
	Coefficient	± 0,03% / ℃ (0 ~ 50 ℃)
	Vibration	Composant: 10 ~ 500 Hz, 2G 10min./1 Cycle ， 60min. chacun le long des axes x, y, z; Montage: Compliance IEC60068-2-6
Sécurité	Normes de sécurité	Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approuvé ; (conforme à BS EN/EN60204-1)
	Tension avec	E/S/P : 2 KVAC I/P-FG : 2 KVAC SORTIE/P-FG : 0,5 KVAC
	Résistance à l'isolement	I / PO / P, I / P-FG, O / P-FG:> 100m ohms / 500vdc / 25 ℃ / 70% Rh
	Émission de CEM	Conformité aux normes BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A
	Immunité EMC	Conformité aux normes BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), niveau industrie lourde, critères A, EAC TP TC 020
Autres	Mtbf	479,8 000 heures MIL-HDBK-217F (25 ℃)
	Dimension	32125,2102 mm (LLH)
	Emballage	0,51 kg ; 28 pièces/15,3 kg/1,22 CUFT
Note	1. Tous les paramètres non spécialement mentionnés sont mesurés à l'entrée 230 VAC, à la charge nominale et à 25 ℃ de température ambiante. 2. Ripple et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil de paire torsadé 12 'terminé avec un condensateur parallèle de 0,1uf et 47uf. 3. Tolérance : comprend la tolérance de configuration, la ragulation de la ligne et la régulation de la charge. 4. L'alimentation est considérée comme un composant qui sera installé dans l'équipement final. L'équipement final doit être reconfirmé pour répondre aux directives EMC. 5. Dégagements d'installation : 40 mm en haut, 20 mm en bas, 5 mm sur les côtés gauche et droit sont recommandés lorsqu'ils sont chargés en permanence à pleine puissance. Dans le cas où l'appareil adjacent est une source de chaleur, un dégagement de 15 mm est recommandé. 6. Un déclassement peut être nécessaire en cas de faible tension d'entrée. Veuillez vérifier la courbe de déclassement pour plus de détails. 7.Veuillez le contact avec le service client SMUN pour plus de détails.

Modèle		DTS-120-12	DTS-120-24	DTS-120-48
Sortir	Tension de courant continu	12V	24V	48v
	Plage actuelle	0-10A	0-5A	0-2.5A
	Puissance nominale	120W	120W	120W
	Ripple Noise (max)	100 mvp-p	120 mvp-p	150 mvp-p
	Tension adj. range	12-14V	24-28V	48-55V
	Tolérance à la tension	± 1,0%	± 1,0%	± 1,0%
	Réglementation de ligne	± 0,5%	± 0,5%	± 0,5%
	Régulation de chargement	± 1,0%	± 1,0%	± 1,0%
	Installation, temps de montée	1 500 ms, 60 ms/230 V CA 3 000 ms, 60 ms/115 V CA (pleine charge)
	Tenir le temps	20 ms/230 VCA 20 ms/115 VCA (pleine charge)
Saisir	Plage de tension	88 ~ 264 V CA 124 ~ 370 V CC [Opération d'entrée CC possible en connectant AC/L (+), AC/N (-)]
	Fréquence	47 ~ 63Hz
	Efficacité	85%	88%	90%
	Courant alternatif	1,4A/115VCA 0,85A/230VCA
	Inrush current	30A/115VCA 50A/230VCA
	Courant de fuite	<1MA / 240VAC
Protection	Surcharge	Fonctionne normalement avec une puissance de sortie nominale de 110 à 150 % pendant plus de 3 secondes, puis coupe la tension o/p, rallumez-le pour récupérer.
		Puissance nominale de 150 à 170 %, limitation de courant constant avec récupération automatique dans les 3 secondes, puis arrêt de la tension o/p après 3 secondes, remise sous tension pour récupérer
	Sur tension	14-17V	29-33V	56-65V
		Type de protection : arrêtez la tension o/p, remettez sous tension pour récupérer
	Surchauffe	Arrêtez la tension o/p, remettez sous tension pour récupérer une fois que la température baisse
Environnement	Température de travail	-30 ~ + 70 ℃ (Reportez-vous à la courbe de rétrécissement en tant que fiche technique de SMUN)
	Humidité de travail	20 ~ 95% RH non condensé
	Tempéricité de stockage	-40 ~ + 85 ℃, 10 ~ 95% Rh
	Coefficient	± 0,03% / ℃ (0 ~ 50 ℃)
	Vibration	Composant: 10 ~ 500 Hz, 2G 10min./1 Cycle ， 60min. chacun le long des axes x, y, z; Montage: Compliance IEC60068-2-6
Sécurité	Normes de sécurité	Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approuvé ; (conforme à BS EN/EN60204-1)
	Tension avec	E/S/P : 2 KVAC I/P-FG : 2 KVAC SORTIE/P-FG : 0,5 KVAC
	Résistance à l'isolement	I / PO / P, I / P-FG, O / P-FG:> 100m ohms / 500vdc / 25 ℃ / 70% Rh
	Émission de CEM	Conformité aux normes BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A
	Immunité EMC	Conformité aux normes BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), niveau industrie lourde, critères A, EAC TP TC 020
Autres	Mtbf	292,1 000 heures MIL-HDBK-217F (25 ℃)
	Dimension	40125,2113,5 mm (LLH)
	Emballage	0,67 kg ; 28 pièces/15,3 kg/1,22 CUFT
Note	1. Tous les paramètres non spécialement mentionnés sont mesurés à l'entrée 230 VAC, à la charge nominale et à 25 ℃ de température ambiante. 2. Ripple et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil de paire torsadé 12 'terminé avec un condensateur parallèle de 0,1uf et 47uf. 3. Tolérance : comprend la tolérance de configuration, la ragulation de la ligne et la régulation de la charge. 4. L'alimentation est considérée comme un composant qui sera installé dans l'équipement final. L'équipement final doit être reconfirmé pour répondre aux directives EMC. 5. Dégagements d'installation : 40 mm en haut, 20 mm en bas, 5 mm sur les côtés gauche et droit sont recommandés lorsqu'ils sont chargés en permanence à pleine puissance. Dans le cas où l'appareil adjacent est une source de chaleur, un dégagement de 15 mm est recommandé. 6. Un déclassement peut être nécessaire en cas de faible tension d'entrée. Veuillez vérifier la courbe de déclassement pour plus de détails. 7.Veuillez le contact avec le service client SMUN pour plus de détails.

Modèle		SDR-240-12	SDR-240-24	DTS-240-48
Sortir	Tension de courant continu	12V	24V	48v
	Plage actuelle	0-20A	0-10A	0-5A
	Puissance nominale	240W	240W	240W
	Ripple Noise (max)	100 mvp-p	120 mvp-p	150 mvp-p
	Tension adj. range	12-14V	24-28V	48-55V
	Tolérance à la tension	± 1,0%	± 1,0%	± 1,0%
	Réglementation de ligne	± 0,5%	± 0,5%	± 0,5%
	Régulation de chargement	± 1,0%	± 1,0%	± 1,0%
	Installation, temps de montée	1 500 ms, 60 ms/230 V CA 3 000 ms, 60 ms/115 V CA (pleine charge)
	Tenir le temps	20 ms/230 VCA 20 ms/115 VCA (pleine charge)
Saisir	Plage de tension	88 ~ 264 V CA 124 ~ 370 V CC [Opération d'entrée CC possible en connectant AC/L (+), AC/N (-)]
	Fréquence	47 ~ 63Hz
	Efficacité	85%	88%	90%
	Courant alternatif	1,4A/115VCA 0,85A/230VCA
	Inrush current	30A/115VCA 50A/230VCA
	Courant de fuite	<1MA / 240VAC
Protection	Surcharge	Fonctionne normalement avec une puissance de sortie nominale de 110 à 150 % pendant plus de 3 secondes, puis coupe la tension o/p, rallumez-le pour récupérer.
		Puissance nominale de 150 à 170 %, limitation de courant constant avec récupération automatique dans les 3 secondes, puis arrêt de la tension o/p après 3 secondes, remise sous tension pour récupérer
	Sur tension	14-17V	29-33V	56-65V
		Type de protection : arrêtez la tension o/p, remettez sous tension pour récupérer
	Surchauffe	Arrêtez la tension o/p, remettez sous tension pour récupérer une fois que la température baisse
Environnement	Température de travail	-30 ~ + 70 ℃ (Reportez-vous à la courbe de rétrécissement en tant que fiche technique de SMUN)
	Humidité de travail	20 ~ 95% RH non condensé
	Tempéricité de stockage	-40 ~ + 85 ℃, 10 ~ 95% Rh
	Coefficient	± 0,03% / ℃ (0 ~ 50 ℃)
	Vibration	Composant: 10 ~ 500 Hz, 2G 10min./1 Cycle ， 60min. chacun le long des axes x, y, z; Montage: Compliance IEC60068-2-6
Sécurité	Normes de sécurité	Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approuvé ; (conforme à BS EN/EN60204-1)
	Tension avec	E/S/P : 2 KVAC I/P-FG : 2 KVAC SORTIE/P-FG : 0,5 KVAC
	Résistance à l'isolement	I / PO / P, I / P-FG, O / P-FG:> 100m ohms / 500vdc / 25 ℃ / 70% Rh
	Émission de CEM	Conformité aux normes BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A
	Immunité EMC	Conformité aux normes BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), niveau industrie lourde, critères A, EAC TP TC 020
Autres	Mtbf	292,1 000 heures MIL-HDBK-217F (25 ℃)
	Dimension	63125,2113,5 mm (LLH)
	Emballage	1,03 kg ; 12 pièces/13,4 kg/1,22 CUFT
Note	1. Tous les paramètres non spécialement mentionnés sont mesurés à l'entrée 230 VAC, à la charge nominale et à 25 ℃ de température ambiante. 2. Ripple et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil de paire torsadé 12 'terminé avec un condensateur parallèle de 0,1uf et 47uf. 3. Tolérance : comprend la tolérance de configuration, la ragulation de la ligne et la régulation de la charge. 4. L'alimentation est considérée comme un composant qui sera installé dans l'équipement final. L'équipement final doit être reconfirmé pour répondre aux directives EMC. 5. Dégagements d'installation : 40 mm en haut, 20 mm en bas, 5 mm sur les côtés gauche et droit sont recommandés lorsqu'ils sont chargés en permanence à pleine puissance. Dans le cas où l'appareil adjacent est une source de chaleur, un dégagement de 15 mm est recommandé. 6. Un déclassement peut être nécessaire en cas de faible tension d'entrée. Veuillez vérifier la courbe de déclassement pour plus de détails. 7.Veuillez le contact avec le service client SMUN pour plus de détails.
