Alimentation industrielle sur rail Din mince à sortie unique série MDR 10 W à 100 W

Partager sur:

Alimentation industrielle sur rail Din mince à sortie unique série MDR 10 W à 100 W

Puissance :
10W ~ 96W
Caractéristiques :
Boîtier en plastique, ultra fin
1∅, entrée gamme complète
Consommation d'énergie à vide <0,75 W ~ 1 W
Assembler sur rail industriel TS-35/7.5 ou 15
Fonction PFC active intégrée
Sortie de signal DC OK (MDR-10/20)
Contact de relais DC OK (MDR-40/60/100)
Classe I, Div 2 Emplacements dangereux T4 (MDR-40/60)

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
MDR
Marque de produit:
SMUN

Description:

MDR est une alimentation à découpage haute performance montée sur rail DIN, spécialement conçue pour les applications industrielles, offrant une sortie CC stable et parfaitement adaptée à une installation dans des armoires de commande ou d'autres espaces compacts nécessitant une conversion de puissance efficace.

Série	Puissance (W)	Entrée (VCA)	Sortie (VCC)	Taille (mm)	Garantie (années)
MDR-10		85-264	5,12,15,24	22,5X90X100	3
MDR-20	20		5,12,15,24	22,5X90X100
MDR-40	40		5,12,24,48	40X90X100
MDR-60	60		5,12,24,48	40X90X100
MDR-100	100		12,24,48	55X90X100

Caractéristiques:

Puissance nominale : Le MDR offre une puissance de sortie répondant aux exigences de puissance des charges de taille moyenne.
Tension d'entrée : il prend en charge une large gamme de tensions d'entrée CA, généralement de 85 VCA à 264 VCA, garantissant un fonctionnement stable selon différentes normes de tension mondiales.
Configuration de sortie : disponible avec diverses options de tension de sortie, le modèle MDR mentionné fournissant une sortie de 5 V, 12 V, 24 V CC, 48 V, adaptée aux appareils exigeant des besoins de tension spécifiques.
Conception ultra fine : l'alimentation est conçue dans un souci d'efficacité spatiale, avec un profil ultra fin qui facilite l'installation dans des espaces limités.
Méthode de montage : utilise un montage sur rail DIN standard (généralement TS35/75 ou TS35/15), permettant une installation et une maintenance rapides.
Haute efficacité : offre une efficacité de conversion élevée, réduisant les pertes d'énergie et contribuant à la conservation de l'énergie.
Fonctions de protection : intègre des mécanismes de protection contre les surcharges, les courts-circuits et les surtensions pour garantir la sécurité de l'alimentation électrique et des équipements connectés.
Versions sans fil : Certains modèles proposent des configurations sans fil, sans câbles de sortie, permettant aux utilisateurs de câbler selon leurs besoins spécifiques.
Filtre EMI : équipé d'un filtre EMI interne pour supprimer efficacement les interférences électromagnétiques et améliorer la compatibilité électromagnétique.
Environnement de fonctionnement : convient à une large plage de températures de fonctionnement, garantissant un fonctionnement stable à long terme dans les environnements industriels.

Applications:

Automatisation industrielle : alimente les automates programmables, les capteurs, les actionneurs, les IHM et autres systèmes de contrôle industriels.
Surveillance de sécurité : convient pour alimenter les caméras de vidéosurveillance, les systèmes de contrôle d'accès, les systèmes d'alarme et autres équipements de sécurité.
Éclairage LED : agit comme un pilote de LED, fournissant de l'énergie aux systèmes d'éclairage industriels ou commerciaux.
Équipement de télécommunication : fournit une alimentation CC stable aux commutateurs réseau, aux routeurs, aux serveurs et à d’autres infrastructures de télécommunications.
Instrumentation : offre une prise en charge électrique précise pour les équipements de laboratoire, les instruments de mesure et les appareils similaires.

Caractéristiques:

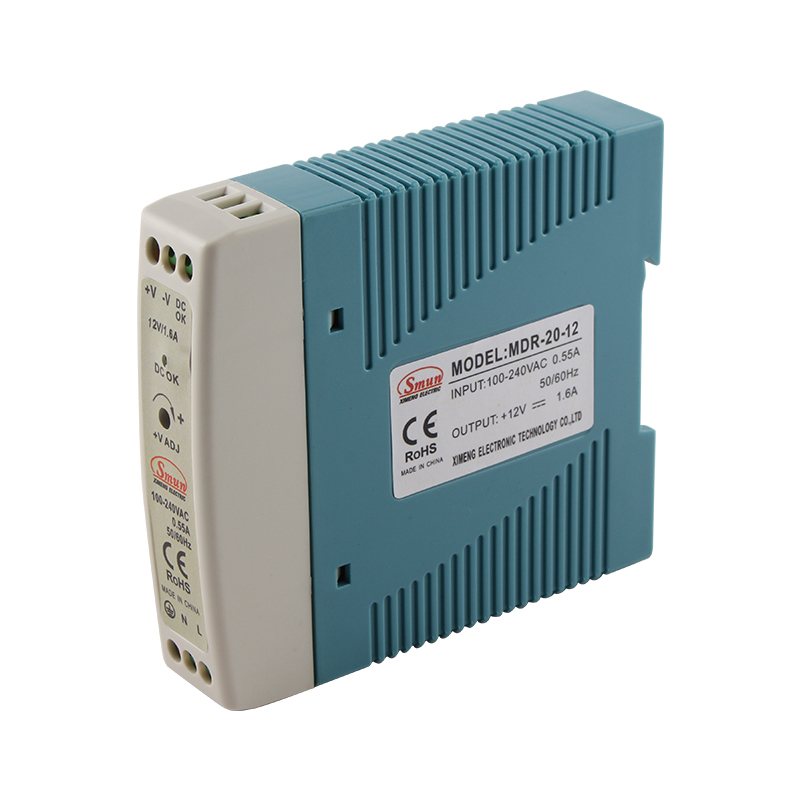

Modèle		MDR-20-12	MDR-20-24	MDR-20-48
Sortir	Tension de courant continu	12V	24V	48v
	Plage actuelle	0-1,67A	0-1A	0-0,4A
	Puissance nominale	20W	24W	19,2 W
	Ripple Noise (max)	120 mvp-p	150 mvp-p	180 mvp-p
	Tension adj. range	10.8 ~ 13,2V	21,6 ~ 26,4 V	43,2 ~ 52,8 V
	Tolérance à la tension	± 1,0%	± 1,0%	± 1,0%
	Réglementation de ligne	± 1,0%	± 1,0%	±0,2%
	Régulation de chargement	± 1,0%	± 1,0%	± 0,5%
	Installation, temps de montée	500 ms, 30 ms/230 V CA 1 000 ms, 30 ms/115 V CA (pleine charge)
	Tenir le temps	50 ms/230 VCA 20 ms/115 VCA (pleine charge)
Saisir	Plage de tension	85 ~ 264 VCA 124 ~ 370 VCC
	Fréquence	47 ~ 63Hz
	Efficacité	80%	80%	84%
	Courant alternatif	0,55A/115VCA 0,35A/230VCA
	Inrush current	20A/115VCA 40A/230VCA
	Courant de fuite	<1MA / 240VAC
Protection	Surcharge	Puissance de sortie nominale de 105 à 160
		Type de protection : mode hoquet, récupération automatique une fois la condition de défaut supprimée.
	Sur tension	13,8 ~ 16,2v	28,5 ~ 33,8 V	41,4 ~ 48,6v
		Type de protection : Arrêt de la tension o/p, récupération automatique une fois la condition de défaut supprimée
Fonction	Signal actif DC OK (Max.)	9 ~ 13,5 V/40 mA	18~27V/20mA	41 ~ 54 V/10 mA
Environnement	Température de travail	-20 ~ +70 ℃ (voir la courbe de déclassement dans la fiche technique du SMUN)
	Humidité de travail	20 ~ 90% RH non condensé
	Tempéricité de stockage	-20 ~ +85 ℃, 10 ~ 90 % HR
	Coefficient	± 0,03% / ℃ (0 ~ 50 ℃)
	Vibration	Composant: 10 ~ 500 Hz, 2G 10min./1 Cycle ， 60min. chacun le long des axes x, y, z; Montage: Compliance IEC60068-2-6
Sécurité	Normes de sécurité	Respectez les normes de sécurité CE et GB4943.1
	Tension avec	E/S/P : 2 KVAC I/P-FG : 2 KVAC SORTIE/P-FG : 0,5 KVAC
	Résistance à l'isolement	I / PO / P, I / P-FG, O / P-FG:> 100m ohms / 500vdc / 25 ℃ / 70% Rh
	Émission de CEM	EN61000-3-2: 2014 / EN61000-3-3: 2013
	Immunité EMC	EN55032:2015/EN55035:2017/60950-1
Autres	Mtbf	236,9 000 heures MIL-HDBK-217F (25 ℃)
	Dimension	22,590100mm (LLH)
	Emballage	0,19 kg ; 72 pièces/14,7 kg/0,91 CUFT
Note	1. Tous les paramètres non spécialement mentionnés sont mesurés à l'entrée 230 VAC, à la charge nominale et à 25 ℃ de température ambiante. 2. Ripple et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil de paire torsadé 12 'terminé avec un condensateur parallèle de 0,1uf et 47uf. 3. Tolérance: comprend la tolérance de configuration, la régulation des lignes et la régulation de la charge. 4. La sortie doit être réduite dans des conditions de faible tension d'entrée, reportez-vous au tableau de la courbe de déclassement pour plus de détails. 5. La durée du temps de réglage est mesurée lors du premier démarrage à froid. La mise sous/hors tension de l'alimentation électrique peut augmenter le temps de configuration. 6.Veuillez le contact avec le service client SMUN pour plus de détails.

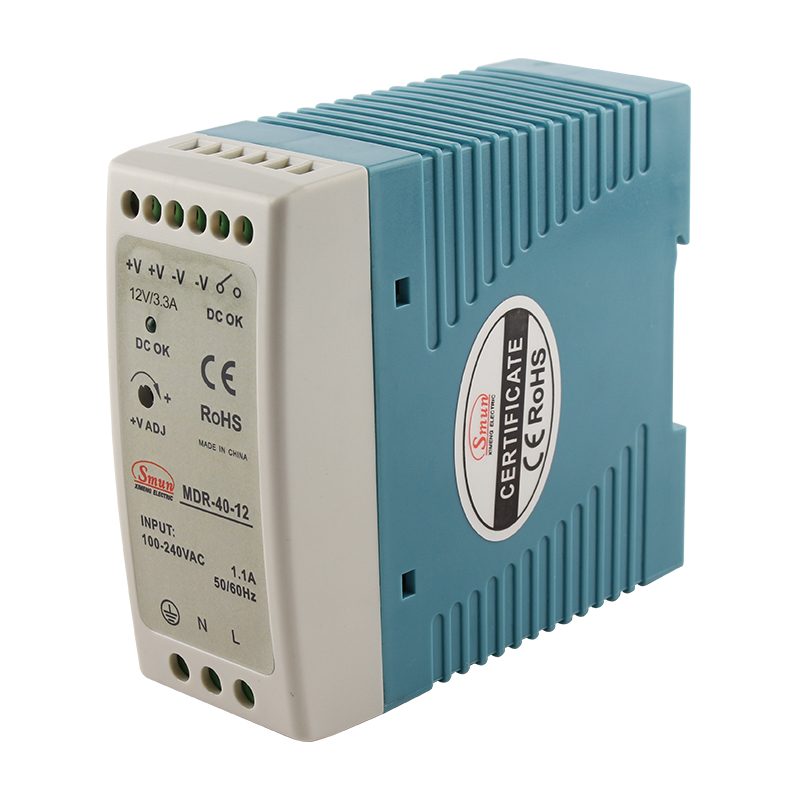

Modèle		MDR-40-12	MDR-40-24	MDR-40-48
Sortir	Tension de courant continu	12V	24V	48v
	Plage actuelle	0-3.4a	0-1,7A	0-0,83A
	Puissance nominale	40,8 W	40,8 W	39,8 W
	Ripple Noise (max)	120 mvp-p	150 mvp-p	180 mvp-p
	Tension adj. range	10.8 ~ 13,2V	21,6 ~ 26,4 V	43,2 ~ 52,8 V
	Tolérance à la tension	± 1,0%	± 1,0%	± 1,0%
	Réglementation de ligne	± 1,0%	± 1,0%	±0,2%
	Régulation de chargement	± 1,0%	± 1,0%	± 0,5%
	Installation, temps de montée	500 ms, 30 ms/230 V CA 1 000 ms, 30 ms/115 V CA (pleine charge)
	Tenir le temps	50 ms/230 VCA 20 ms/115 VCA (pleine charge)
Saisir	Plage de tension	85 ~ 264 VCA 124 ~ 370 VCC
	Fréquence	47 ~ 63Hz
	Efficacité	76%	80%	84%
	Courant alternatif	0,55A/115VCA 0,35A/230VCA
	Inrush current	20A/115VCA 40A/230VCA
	Courant de fuite	<1MA / 240VAC
Protection	Surcharge	105 à 160% de puissance de sortie nominale
		Type de protection : mode hoquet, récupération automatique une fois la condition de défaut supprimée.
	Sur tension	13,8 ~ 16,2v	28,5 ~ 33,8 V	41,4 ~ 48,6v
		Type de protection : Arrêt de la tension o/p, récupération automatique une fois la condition de défaut supprimée
Fonction	Signal actif DC OK (Max.)	9 ~ 13,5 V/40 mA	18~27V/20mA	41 ~ 54 V/10 mA
Environnement	Température de travail	-20 ~ +70 ℃ (voir la courbe de déclassement dans la fiche technique du SMUN)
	Humidité de travail	20 ~ 90% RH non condensé
	Tempéricité de stockage	-20 ~ +85 ℃, 10 ~ 90 % HR
	Coefficient	± 0,03% / ℃ (0 ~ 50 ℃)
	Vibration	Composant: 10 ~ 500 Hz, 2G 10min./1 Cycle ， 60min. chacun le long des axes x, y, z; Montage: Compliance IEC60068-2-6
Sécurité	Normes de sécurité	Respectez les normes de sécurité CE et GB4943.1
	Tension avec	E/S/P : 2 KVAC I/P-FG : 2 KVAC SORTIE/P-FG : 0,5 KVAC
	Résistance à l'isolement	I / PO / P, I / P-FG, O / P-FG:> 100m ohms / 500vdc / 25 ℃ / 70% Rh
	Émission de CEM	EN61000-3-2: 2014 / EN61000-3-3: 2013
	Immunité EMC	EN55032:2015/EN55035:2017/60950-1
Autres	Mtbf	> 327,9 000 heures MIL-HDBK-217F (25 ℃)
	Dimension	4090100mm (LLH)
	Emballage	0,25Kg
Note	1. Tous les paramètres non spécialement mentionnés sont mesurés à l'entrée 230 VAC, à la charge nominale et à 25 ℃ de température ambiante. 2. Ripple et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil de paire torsadé 12 'terminé avec un condensateur parallèle de 0,1uf et 47uf. 3. Tolérance: comprend la tolérance de configuration, la régulation des lignes et la régulation de la charge. 4. La sortie doit être réduite dans des conditions de faible tension d'entrée, reportez-vous au tableau de la courbe de déclassement pour plus de détails. 5. La durée du temps de réglage est mesurée lors du premier démarrage à froid. La mise sous/hors tension de l'alimentation électrique peut augmenter le temps de configuration. 6.Veuillez le contact avec le service client SMUN pour plus de détails.

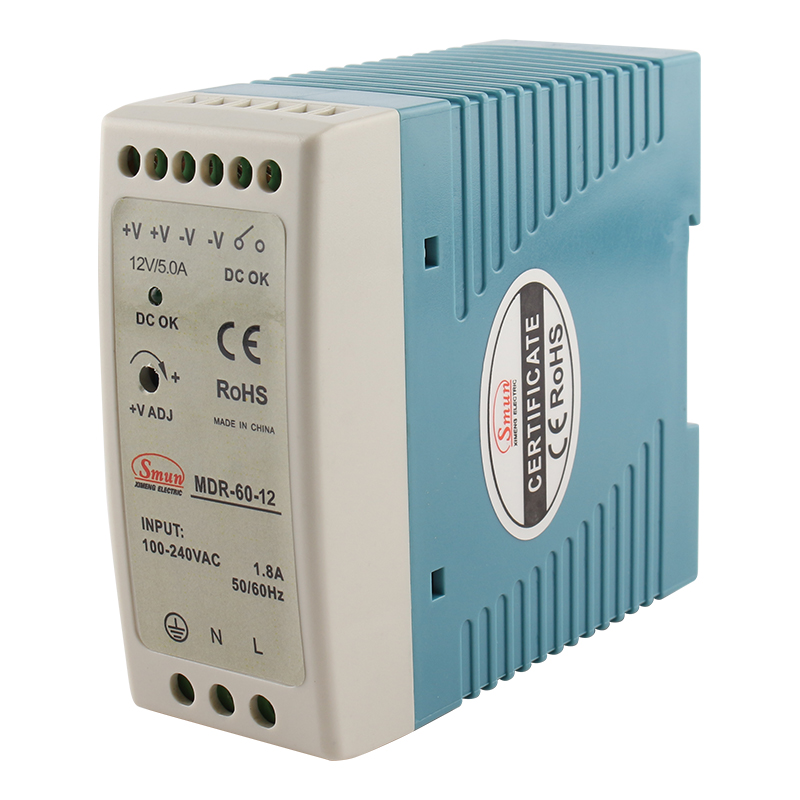

Modèle		MDR-60-12	MDR-60-24	MDR-60-48
Sortir	Tension de courant continu	12V	24V	48v
	Plage actuelle	0-5A	0-2.5A	0-1.25A
	Puissance nominale	60W	60W	60W
	Ripple Noise (max)	120 mvp-p	150 mvp-p	180 mvp-p
	Tension adj. range	10.8 ~ 13,2V	21,6 ~ 26,4 V	43,2 ~ 52,8 V
	Tolérance à la tension	± 1,0%	± 1,0%	± 1,0%
	Réglementation de ligne	± 1,0%	± 1,0%	±0,2%
	Régulation de chargement	± 1,0%	± 1,0%	± 0,5%
	Installation, temps de montée	500 ms, 30 ms/230 V CA 1 000 ms, 30 ms/115 V CA (pleine charge)
	Tenir le temps	50 ms/230 VCA 20 ms/115 VCA (pleine charge)
Saisir	Plage de tension	85 ~ 264 VCA 124 ~ 370 VCC
	Fréquence	47 ~ 63Hz
	Efficacité	76%	80%	84%
	Courant alternatif	0,55A/115VCA 0,35A/230VCA
	Inrush current	20A/115VCA 40A/230VCA
	Courant de fuite	<1MA / 240VAC
Protection	Surcharge	105 à 160% de puissance de sortie nominale
		Type de protection : mode hoquet, récupération automatique une fois la condition de défaut supprimée.
	Sur tension	13,8 ~ 16,2v	28,5 ~ 33,8 V	41,4 ~ 48,6v
		Type de protection : Arrêt de la tension o/p, récupération automatique une fois la condition de défaut supprimée
Fonction	Signal actif DC OK (Max.)	9 ~ 13,5 V/40 mA	18~27V/20mA	41 ~ 54 V/10 mA
Environnement	Température de travail	-20 ~ +70 ℃ (voir la courbe de déclassement dans la fiche technique du SMUN)
	Humidité de travail	20 ~ 90% RH non condensé
	Tempéricité de stockage	-20 ~ +85 ℃, 10 ~ 90 % HR
	Coefficient	± 0,03% / ℃ (0 ~ 50 ℃)
	Vibration	Composant: 10 ~ 500 Hz, 2G 10min./1 Cycle ， 60min. chacun le long des axes x, y, z; Montage: Compliance IEC60068-2-6
Sécurité	Normes de sécurité	Respectez les normes de sécurité CE et GB4943.1
	Tension avec	E/S/P : 2 KVAC I/P-FG : 2 KVAC SORTIE/P-FG : 0,5 KVAC
	Résistance à l'isolement	I / PO / P, I / P-FG, O / P-FG:> 100m ohms / 500vdc / 25 ℃ / 70% Rh
	Émission de CEM	EN61000-3-2: 2014 / EN61000-3-3: 2013
	Immunité EMC	EN55032:2015/EN55035:2017/60950-1
Autres	Mtbf	> 299,2 000 heures MIL-HDBK-217F (25 ℃)
	Dimension	4090100mm (LLH)
	Emballage	0,25Kg
Note	1. Tous les paramètres non spécialement mentionnés sont mesurés à l'entrée 230 VAC, à la charge nominale et à 25 ℃ de température ambiante. 2. Ripple et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil de paire torsadé 12 'terminé avec un condensateur parallèle de 0,1uf et 47uf. 3. Tolérance: comprend la tolérance de configuration, la régulation des lignes et la régulation de la charge. 4. La sortie doit être réduite dans des conditions de faible tension d'entrée, reportez-vous au tableau de la courbe de déclassement pour plus de détails. 5. La durée du temps de réglage est mesurée lors du premier démarrage à froid. La mise sous/hors tension de l'alimentation électrique peut augmenter le temps de configuration. 6.Veuillez le contact avec le service client SMUN pour plus de détails.

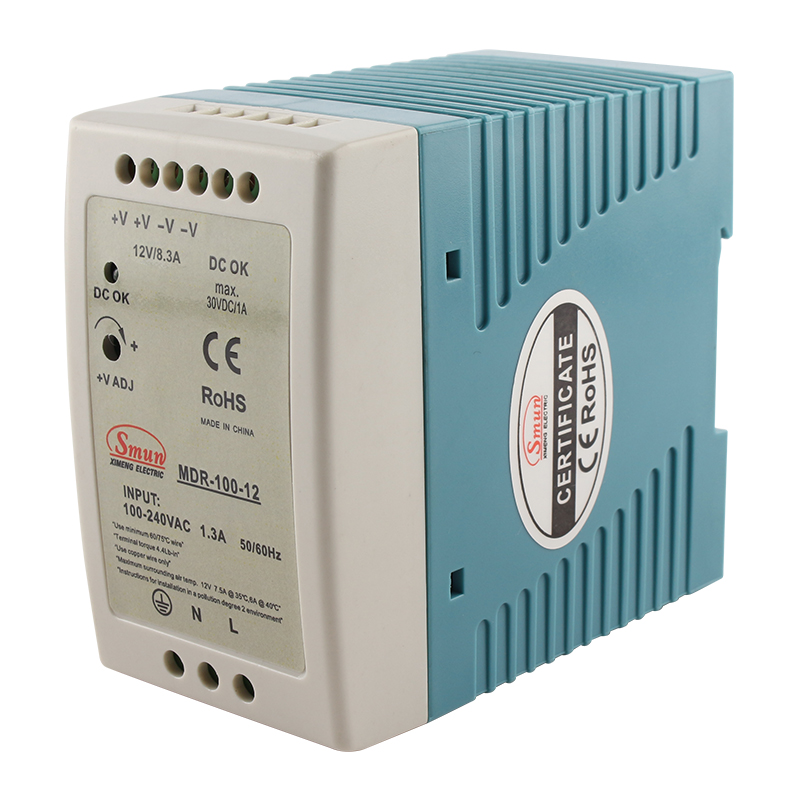

Modèle		MDR-100-12	MDR-100-24	MDR-100-48
Sortir	Tension de courant continu	12V	24V	48v
	Plage actuelle	0-8.3A	0-4.2a	0-2.1A
	Puissance nominale	99.6W	100,8W	100,5W
	Ripple Noise (max)	120 mvp-p	150 mvp-p	180 mvp-p
	Tension adj. range	10.8 ~ 13,2V	21,6 ~ 26,4 V	43,2 ~ 52,8 V
	Tolérance à la tension	± 1,0%	± 1,0%	± 1,0%
	Réglementation de ligne	± 1,0%	± 1,0%	±0,2%
	Régulation de chargement	± 1,0%	± 1,0%	± 0,5%
	Installation, temps de montée	500 ms, 30 ms/230 V CA 1 000 ms, 30 ms/115 V CA (pleine charge)
	Tenir le temps	50 ms/230 VCA 20 ms/115 VCA (pleine charge)
Saisir	Plage de tension	85 ~ 264 VCA 124 ~ 370 VCC
	Fréquence	47 ~ 63Hz
	Efficacité	76%	80%	84%
	Courant alternatif	0,55A/115VCA 0,35A/230VCA
	Inrush current	20A/115VCA 40A/230VCA
	Courant de fuite	<1MA / 240VAC
Protection	Surcharge	105 à 160% de puissance de sortie nominale
		Type de protection : mode hoquet, récupération automatique une fois la condition de défaut supprimée.
	Sur tension	13,8 ~ 16,2v	28,5 ~ 33,8 V	41,4 ~ 48,6v
		Type de protection : Arrêt de la tension o/p, récupération automatique une fois la condition de défaut supprimée
Fonction	Signal actif DC OK (Max.)	9 ~ 13,5 V/40 mA	18~27V/20mA	41 ~ 54 V/10 mA
Environnement	Température de travail	-20 ~ +70 ℃ (voir la courbe de déclassement dans la fiche technique du SMUN)
	Humidité de travail	20 ~ 90% RH non condensé
	Tempéricité de stockage	-20 ~ +85 ℃, 10 ~ 90 % HR
	Coefficient	± 0,03% / ℃ (0 ~ 50 ℃)
	Vibration	Composant: 10 ~ 500 Hz, 2G 10min./1 Cycle ， 60min. chacun le long des axes x, y, z; Montage: Compliance IEC60068-2-6
Sécurité	Normes de sécurité	Respectez les normes de sécurité CE et GB4943.1
	Tension avec	E/S/P : 2 KVAC I/P-FG : 2 KVAC SORTIE/P-FG : 0,5 KVAC
	Résistance à l'isolement	I / PO / P, I / P-FG, O / P-FG:> 100m ohms / 500vdc / 25 ℃ / 70% Rh
	Émission de CEM	EN61000-3-2: 2014 / EN61000-3-3: 2013
	Immunité EMC	EN55032:2015/EN55035:2017/60950-1
Autres	Mtbf	> 346 000 heures MIL-HDBK-217F (25 ℃)
	Dimension	5590100mm (LLH)
	Emballage	0,45Kg
Note	1. Tous les paramètres non spécialement mentionnés sont mesurés à l'entrée 230 VAC, à la charge nominale et à 25 ℃ de température ambiante. 2. Ripple et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil de paire torsadé 12 'terminé avec un condensateur parallèle de 0,1uf et 47uf. 3. Tolérance: comprend la tolérance de configuration, la régulation des lignes et la régulation de la charge. 4. La sortie doit être réduite dans des conditions de faible tension d'entrée, reportez-vous au tableau de la courbe de déclassement pour plus de détails. 5. La durée du temps de réglage est mesurée lors du premier démarrage à froid. La mise sous/hors tension de l'alimentation électrique peut augmenter le temps de configuration. 6.Veuillez le contact avec le service client SMUN pour plus de détails.
