Comment calculer la marge de courant de pointe pour une alimentation industrielle ?

Les systèmes d’automatisation industrielle prospèrent grâce à une fourniture d’énergie cohérente et fiable. Pourtant, une seule chute de tension provenant d’une unité inadéquate peut mettre un terme soudain à des lignes de production entières. Le sous-dimensionnement de votre équipement entraîne inévitablement un comportement erratique des automates programmables (PLC). Cela provoque également des déclenchements intempestifs et des temps d’arrêt coûteux et imprévus. À l’inverse, des unités surdimensionnées de manière agressive gaspillent un espace précieux dans les armoires. Cela augmente inutilement les dépenses en capital initiales (CAPEX).

Le calcul d'une marge précise de courant d'alimentation comble l'écart critique entre les charges électriques théoriques et les conditions de fonctionnement difficiles du monde réel. Il garantit la fiabilité du système sans encombrement inutile des composants. Dans ce guide, vous apprendrez un cadre de calcul concret pour gérer les pics dynamiques. Nous explorerons également les règles essentielles de réduction de température et les critères d’évaluation spécifiques des fournisseurs. Ces étapes vous aideront à finaliser vos spécifications électriques en toute confiance et à assurer le bon fonctionnement de vos processus industriels.

Points clés à retenir

• Une continue standard marge de courant d'alimentation est généralement de 20 à 30 % supérieure à la charge maximale en régime permanent, mais les charges dynamiques nécessitent des calculs de pointe distincts.

• Les durées de courant de pointe (par exemple, 3 secondes contre 30 millisecondes) dictent strictement si vous avez besoin d"une alimentation continue plus importante ou d"une unité dotée d"une fonction spécifique « augmentation de puissance ».

• Les environnements de déclassement thermique influencent fortement le calcul de la marge ; une alimentation de 10 A ne peut fournir que 7,5 A à 60°C.

• La sélection du facteur de forme, en particulier le choix entre une alimentation sous boîtier et une alimentation sur rail DIN, modifie fondamentalement la dissipation thermique et les marges de sécurité requises.

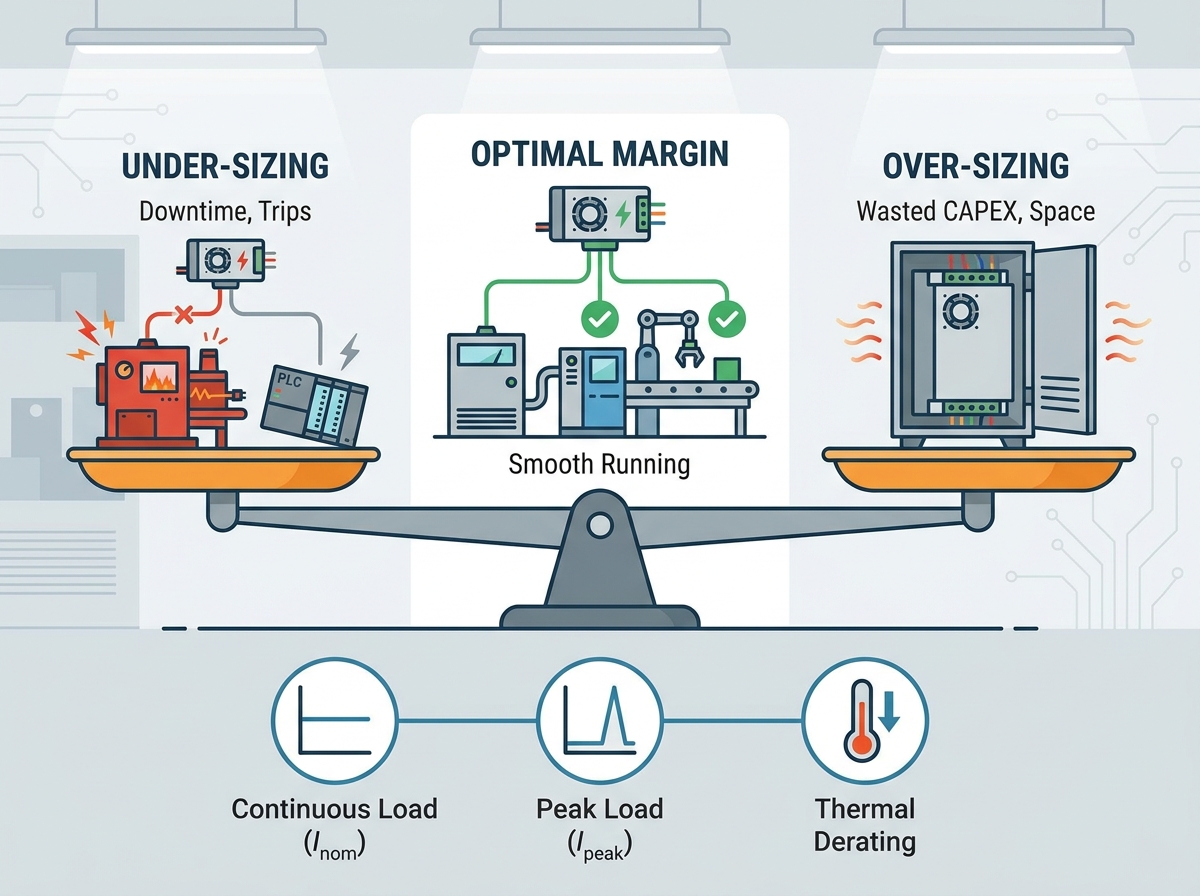

L’analyse de rentabilisation : équilibre entre fiabilité et surspécification

Les équipes d’ingénierie ont souvent du mal à trouver le juste milieu optimal lors de la spécification de la puissance. Vous devez équilibrer la sécurité physique de votre équipement avec des budgets d’approvisionnement stricts. Trouver cet équilibre nécessite une compréhension approfondie du comportement des charges électriques au fil du temps.

Le coût du sous-dimensionnement

Lorsque vous sélectionnez une unité uniquement en fonction de la charge nominale, vous vous exposez à de graves risques opérationnels. Les déclenchements intempestifs sont le symptôme le plus courant d’un sous-dimensionnement. Cela se produit lorsque des pointes transitoires déclenchent la protection interne contre les courts-circuits de l"unité. Cela force le système à s’arrêter de manière inattendue. Le vieillissement accéléré des composants présente un autre danger caché. Faire fonctionner une unité en continu à sa limite maximale génère une chaleur interne excessive. Cette chaleur dégrade rapidement les condensateurs électrolytiques. L"équation d"Arrhenius indique que la durée de vie des condensateurs diminue environ de moitié pour chaque augmentation de 10°C de la température de fonctionnement. De plus, les unités sous-dimensionnées provoquent souvent des redémarrages imprévisibles du système lors du démarrage du moteur. Ces redémarrages corrompent les données et ruinent les lots de production actifs.

Le piège du surdimensionnement

Pour éviter un sous-dimensionnement, certains ingénieurs appliquent des marges de sécurité arbitraires de 100 %. Ils doublent la charge calculée et achètent des unités massives. Cette approche crée des problèmes distincts. Premièrement, cela augmente considérablement l’empreinte physique à l’intérieur de l’armoire de commande. L’espace des panneaux est extrêmement coûteux. Deuxièmement, cela réduit l’efficacité électrique. Les appareils d"alimentation à découpage fonctionnent plus efficacement entre 50 % et 80 % de leur charge nominale. Faire fonctionner une unité massive à seulement 20 % de sa capacité génère un gaspillage de chaleur inutile. Enfin, le surdimensionnement gonfle inutilement les coûts d’approvisionnement. Vous payez pour du silicium et du cuivre internes que vous n’utiliserez jamais.

Critères de réussite

Une spécification finalisée doit atteindre quatre objectifs distincts. Il doit couvrir confortablement le tirage en régime permanent. Il doit s"adapter aux pointes transitoires connues sans chute de tension. Il doit tenir compte du déclassement thermique environnemental à l’intérieur des panneaux fermés. Enfin, il doit optimiser le rapport prix/performance global pour votre application spécifique.

Calcul étape par étape de la marge de courant de pointe

Vous ne pouvez pas deviner votre chemin vers un système fiable. Une approche méthodique garantit que votre spécification correspond à la réalité. Suivez ce cadre d"ingénierie en quatre étapes pour déterminer vos besoins exacts.

Étape 1 : Auditer la charge continue totale ($I_{nom}$)

Commencez par additionner la consommation de courant nominal de tous les composants actifs. Vous devez calculer la charge lorsque les appareils fonctionnent simultanément dans des conditions standard. Incluez des capteurs, des automates, des interfaces homme-machine (IHM) et des relais standard. Consultez la fiche technique de chaque composant de votre nomenclature. Si un appareil répertorie une plage de consommation d’énergie, utilisez la valeur maximale en régime permanent. Ce chiffre de référence représente votre $I_{nom}$.

Étape 2 : Identifier les charges transitoires/de pointe ($I_{peak}$)

Ensuite, isolez vos charges inductives et capacitives. Ces composants nécessitent un courant d’appel massif lorsqu’ils sont sous tension. Les moteurs à courant continu (CC), les contacteurs lourds et les gros solénoïdes représentent des charges inductives typiques. Déterminez la durée exacte de ces demandes de pointe. Un moteur peut tirer 150 % de son courant nominal pendant trois secondes complètes. À l’inverse, un driver de LED peut exiger 300 % pendant seulement 30 millisecondes. Cartographiez le cycle de service de ces événements. Les pics fréquents nécessitent des stratégies de refroidissement différentes de celles des événements rares et isolés.

Étape 3 : Appliquer le facteur de déclassement environnemental

La chaleur limite considérablement la fourniture de courant. Vous devez localiser la courbe de déclassement spécifique du fabricant pour l"appareil que vous avez choisi. Identifiez la température de fonctionnement maximale attendue à l’intérieur de votre armoire de commande. La plupart des unités industrielles offrent une capacité de 100 % jusqu"à 50°C. Au-delà de ce point, ils perdent généralement 2 à 2,5 % de capacité par degré Celsius. Calculez la perte de capacité réelle à votre température maximale. Nous appelons cela le déficit de déclassement thermique.

Étape 4 : La formule de marge finale

Maintenant, combinez vos données dans un calcul concret. Appliquez les règles suivantes pour établir votre référence et vérifier vos pics.

1. Calcul de base : Note recommandée = ($I_{nom}$ × 1,25 tampon) + Déficit de déclassement thermique.

2. Vérification de pointe : comparez votre $I_{peak}$ calculé à la capacité de pointe spécifiée de l'unité. Assurez-vous que la durée de pointe certifiée de l'unité sélectionnée dépasse l'événement transitoire le plus long de votre système.

Si votre calcul de base suggère une unité de 10 A, mais que le démarrage de votre moteur en 3 secondes atteint 20 A, vous avez le choix. Vous devez soit acheter une unité continue de 20 A, soit trouver une unité de 10 A dotée d"une fonction spécialisée d"augmentation de puissance de 200 %.

Naviguer dans les charges dynamiques et les risques de courant d’appel

Les charges dynamiques trompent de nombreux ingénieurs. Un système peut sembler parfaitement sûr sur le papier mais échouer à plusieurs reprises sur le terrain. Comprendre le comportement de la charge vous aide à éviter les pièges des spécifications standard.

Démarrages de moteurs et de solénoïdes

Les charges inductives combattent les changements dans le flux de courant. Lorsque vous appliquez une tension à un moteur stationnaire, il manque de force contre-électromotrice (FEM). En conséquence, il peut consommer trois à cinq fois son courant nominal pendant plusieurs millisecondes ou secondes. Les appareils d’alimentation standard n’ont pas la capacité interne nécessaire pour prendre en charge cette consommation massive. Ils considèrent cette demande soudaine comme un défaut. Ils déclenchent la protection contre les courts-circuits et entrent en « mode hoquet ». Ce mode arrête la sortie et la redémarre à plusieurs reprises. Si votre calcul de marge ignore ce comportement, vos moteurs trembleront simplement au lieu de démarrer.

Charges capacitives

Les charges capacitives présentent un défi différent. Les condensateurs vides agissent comme des courts-circuits dès que vous mettez sous tension. Les pilotes de LED et les commutateurs réseau complexes contiennent d’énormes banques de condensateurs d’entrée. Ils provoquent des pointes de courant instantanées incroyablement abruptes. Alors que les pointes inductives peuvent durer quelques secondes, les pointes capacitives se résolvent souvent en microsecondes. Cependant, l"amplitude est sévère. Si le pic fait chuter la tension du système en dessous du seuil de fonctionnement minimum de l"automate, le contrôleur redémarrera instantanément.

Réalité de la mise en œuvre

Vous ne devez pas augmenter massivement votre courant nominal continu uniquement pour gérer des pics courts et peu fréquents. Cela viole notre règle contre le surdimensionnement. Évaluez plutôt les unités conçues spécifiquement pour les charges dynamiques. Recherchez les appareils offrant des capacités « Peak Power » ou « Power Boost ». Ces unités avancées peuvent supporter 150 % à 200 % de leur courant nominal pendant 3 à 5 secondes. Ils gèrent le démarrage du moteur en douceur. Ensuite, ils reprennent leur évaluation continue hautement efficace.

Tableau des caractéristiques de charge dynamique

Évaluation du facteur de forme : contraintes thermiques et montage

Le calcul de votre marge dépend en grande partie de la capacité de l"unité à évacuer la chaleur. Le facteur de forme modifie fondamentalement la dissipation thermique. Vous devez aligner vos marges de sécurité sur votre stratégie de montage physique.

Marges d’alimentation sur rail DIN

Une alimentation sur rail DIN se monte directement sur un rail métallique standardisé à l'intérieur d'une armoire de commande. Vous les trouvez généralement dans les panneaux d’automatisation haute densité. Ce facteur de forme repose presque exclusivement sur le refroidissement par convection naturelle. L'air froid entre par les bouches d'aération inférieures, absorbe la chaleur et sort par les bouches d'aération supérieures.

Lors du calcul des marges pour ce facteur de forme, les règles de dégagement vertical sont absolues. Les fabricants imposent des espaces de dégagement spécifiques au-dessus et au-dessous de l"unité. Si vous bloquez ces évents avec des conduits de câbles épais, la température interne monte en flèche. Les appareils générateurs de chaleur adjacents perturbent également le refroidissement. Si vous montez un variateur de fréquence (VFD) chaud directement à côté de l"alimentation, vous devez augmenter considérablement votre déficit de déclassement thermique. Si le flux d"air forcé (ventilateurs d"armoire) n"est pas disponible, votre marge de courant continu doit souvent être plus élevée pour compenser la chaleur stagnante.

Marges d"alimentation fermées

Une alimentation fermée comporte un boîtier métallique de protection. Vous montez généralement ces unités via des vis de châssis. Vous les trouverez dans des machines autonomes, dans des usines difficiles ou dans des environnements à fortes vibrations où les rails DIN peuvent tomber en panne. Ils utilisent souvent un refroidissement par plaque de base ou des ventilateurs de refroidissement mécaniques intégrés.

Les unités fermées gèrent généralement plus facilement des températures ambiantes plus élevées. Le refroidissement de la plaque de base transfère la chaleur directement dans le cadre métallique lourd de la machine. Cependant, les unités reposant sur des ventilateurs internes présentent des risques mécaniques. Les ventilateurs mécaniques finissent par tomber en panne en raison de la pénétration de poussière ou de l"usure des roulements. Lorsque vous dimensionnez une unité fermée avec un ventilateur, évaluez le temps moyen entre pannes (MTBF) à votre charge actuelle calculée. Si le ventilateur tombe en panne, l"unité réduira considérablement sa puissance ou s"arrêtera complètement. Pour atténuer ce risque, de nombreux ingénieurs spécifient des unités fermées suffisamment grandes pour fonctionner passivement même en cas de panne du ventilateur.

Comparaison des facteurs de forme

Évaluation des fournisseurs : lire les fiches techniques avec un scepticisme technique

Les fiches techniques masquent souvent les limites critiques de la terminologie marketing. Vous devez aborder les spécifications des fournisseurs avec un scepticisme technique sain. Une marge calculée n"a aucune valeur si le matériel ne fonctionne pas comme annoncé.

Évaluations continues et maximales

Ne confondez jamais les puissances maximales à court terme avec la capacité de fonctionnement continue. Certains fabricants étiquetent une unité comme « 240 W » en gros caractères. Cependant, la lecture des petits caractères révèle qu’il ne supporte que 240 W pendant trois secondes. Sa puissance nominale continue réelle pourrait n’être que de 120 W. Rejetez les fabricants qui cachent ces distinctions. Exigez toujours une vérification indépendante. Recherchez les certifications UL, TUV ou CE confirmant les résultats des tests thermiques en régime permanent.

Comportement de protection contre les surcharges

Vous devez évaluer exactement comment l"unité se comporte lorsque votre charge dépasse la marge calculée. Les appareils utilisent généralement l’une des deux topologies de protection.

La « limitation de courant constant » est idéale pour démarrer des charges industrielles lourdes. Lorsque la charge demande un courant excessif, l"unité plafonne le courant à sa limite maximale. Il diminue alors la tension proportionnellement. Cela permet aux moteurs lourds de démarrer progressivement sans faire planter le système.

À l"inverse, le « Foldback » ou le « Hiccup mode » arrête complètement la sortie lors de la détection d"une surcharge. L"appareil attend quelques secondes et réessaye. Bien qu"il soit excellent pour éliminer les courts-circuits réels, le mode hoquet peut ne pas réussir complètement à démarrer les charges inductives. Assurez-vous de sélectionner Limitation de courant constant si votre système est équipé de gros moteurs.

Logique de présélection

Utilisez un processus strict et reproductible pour filtrer les options de vos fournisseurs. Suivez ces étapes séquentielles :

1. Filtrer par sortie nominale : prenez votre calcul $I_{nom}$ et ajoutez votre tampon de 25 %. Jetez toutes les unités tombant en dessous de cette valeur continue.

2. Filtrer par durée de pointe : faites correspondre vos durées de pointes transitoires mesurées avec la fenêtre d'augmentation de puissance certifiée par le fabricant.

3. Vérifiez la courbe thermique : comparez la courbe de déclassement à la température prévue de l'armoire. Assurez-vous que l'unité répond toujours aux exigences de l'étape 1 à 60 °C.

4. Sélectionnez pour la longévité : comparez le coût total du cycle de vie, les périodes de garantie et les mesures de MTBF établies pour vos choix restants.

Conclusion

Le calcul de la marge correcte reste un exercice de collecte de données précises et non une conjecture arbitraire. L"identification de vos charges en régime permanent établit votre référence. La cartographie des pics transitoires vous permet de gérer avec succès les risques de démarrage inductifs. L"application d"un déclassement précis de la température garantit que l"unité survit aux environnements difficiles. En suivant ce cadre systématique, vous protégez l’intégrité de votre système sans gonfler les coûts d’investissement initiaux.

Prenez des mesures immédiates lors de votre prochaine construction. Examinez attentivement votre nomenclature actuelle. Isolez vos charges inductives les plus élevées et mesurez leurs durées de pointe exactes. Enfin, consultez toujours les courbes de déclassement thermique de votre fournisseur avant d"émettre le bon de commande final.

FAQ

Q : Quelle est une règle empirique sûre concernant la marge de courant d’alimentation ?

R : Une marge de 20 à 30 % au-dessus de votre charge continue maximale constitue la norme industrielle pour les environnements stables. Toutefois, cette règle générale est facilement dépassée. Des exigences de déclassement thermique spécifiques ou des charges d"appel exceptionnellement élevées nécessitent des calculs personnalisés pour garantir la sécurité.

Q : Puis-je utiliser une alimentation électrique à courant supérieur à celui requis ?

R : Oui. Un appareil ne consommera que le courant exact dont il a besoin pour fonctionner. Cependant, un surdimensionnement significatif d"une unité (par exemple > 50 %) réduit son efficacité électrique. Cela augmente également l’empreinte physique à l’intérieur de votre armoire et augmente inutilement vos coûts matériels initiaux.

Q : Comment la température affecte-t-elle le calcul de ma marge actuelle ?

R : La plupart des appareils électriques industriels commencent à « déclasser » ou à perdre leur capacité au-dessus de 50 °C à 60 °C. Si la température interne de votre armoire atteint 60 °C, une unité peut ne fournir que 75 % de son courant continu nominal. Votre marge de base doit être augmentée pour compenser ce déficit thermique.

Q : Que se passe-t-il si le courant de crête dépasse la valeur nominale de l"alimentation ?

R : En fonction de la topologie interne spécifique, la tension de sortie chutera considérablement. Alternativement, l"appareil peut passer en « mode hoquet », ce qui signifie qu"il s"arrête et redémarre en continu. Ce comportement réinitialise immédiatement les contrôleurs connectés et provoque des temps d"arrêt opérationnels importants.
