Utilisez-vous la bonne alimentation pour vos appareils ? Le choix de la bonne alimentation à découpage peut avoir un impact significatif sur les performances et l'efficacité de votre système.
Dans cet article, nous explorerons les facteurs clés à prendre en compte lors de la sélection d'une alimentation à découpage. Vous apprendrez comment l'adapter à vos besoins spécifiques, des machines industrielles aux dispositifs médicaux, en garantissant des performances optimales.
Qu'est-ce qu'une alimentation de commutation?
Définition et principe de fonctionnement de base des alimentations à découpage (SMPS)
Une alimentation à découpage (SMPS) est un dispositif électronique utilisé pour convertir efficacement l'énergie électrique d'une forme à une autre. Contrairement aux alimentations linéaires traditionnelles, qui utilisent des transformateurs et des régulateurs de tension, le SMPS utilise une commutation haute fréquence pour réguler la tension et le courant. Cela lui permet d'être plus compact, léger et nettement plus efficace que les alimentations linéaires. SMPS peut gérer à la fois les entrées AC et DC, en les convertissant en tension de sortie nécessaire pour divers appareils.
Dans un SMPS typique, un oscillateur allume et éteint rapidement, tandis que les composants du redresseur et du filtre lissent la sortie. Cette commutation haute fréquence minimise les pertes d'énergie, ce qui se traduit par un rendement bien supérieur à celui des alimentations linéaires, qui dissipent l'énergie excédentaire sous forme de chaleur.
Composants clés d'une alimentation à découpage : redresseur, filtre, régulateur à découpage et circuit de commande
Une alimentation à découpage se compose de plusieurs composants essentiels qui fonctionnent ensemble pour convertir la puissance d'entrée en sortie régulée :
Composant | Fonction | But |
Redresseur | Convertit l'entrée AC en DC | Fournit un DC stable pour un traitement ultérieur |
Filtre | Lisse les fluctuations ou les ondulations de la sortie CC | Assure une tension de sortie stable et propre |
Régulateur de commutation | Allume et éteint rapidement l'alimentation d'entrée pour réguler la tension de sortie | Maintient une tension stable malgré les fluctuations |
Circuit de contrôle | Gère le processus de commutation et surveille la tension et le courant | Assure des performances et une stabilité optimales |
Ces composants permettent à l'alimentation de convertir et de réguler efficacement l'énergie pour une large gamme d'applications, des machines industrielles à l'électronique grand public.
En quoi les alimentations à découpage diffèrent des alimentations linéaires et pourquoi elles sont plus efficaces
Les alimentations à découpage fonctionnent différemment des alimentations linéaires, ce qui présente des avantages significatifs en termes d'efficacité et de conception.
● Alimentations linéaires : elles utilisent un transformateur pour réduire la tension d'entrée, suivi d'un régulateur linéaire pour ajuster davantage la tension. Ce processus génère beaucoup de chaleur en raison de la dissipation d'énergie, ce qui les rend encombrants, inefficaces et nécessitant des systèmes de refroidissement supplémentaires.
● Alimentations à découpage : les SMPS utilisent une commutation haute fréquence pour convertir l'énergie, ce qui réduit les pertes d'énergie et minimise la génération de chaleur. Cette méthode permet au SMPS d'utiliser des composants plus petits et plus légers et de produire moins de chaleur, ce qui les rend beaucoup plus efficaces, atteignant souvent des rendements de 85 % ou plus.
Les avantages du SMPS par rapport aux alimentations linéaires incluent :
● Efficacité supérieure : les SMPS convertissent davantage de puissance d'entrée en sortie utilisable, minimisant ainsi les pertes de chaleur et d'énergie.
● Compact et léger : L'utilisation de la commutation haute fréquence permet d'obtenir des composants plus petits et une conception plus compacte, idéale pour les applications à espace limité.
● Meilleures performances : SMPS maintient une régulation précise de la tension et gère diverses tensions d'entrée avec des performances supérieures.
Facteurs clés à prendre en compte lors du choix d'une alimentation à découpage
Exigences d'alimentation et capacité de charge
Lors de la sélection d'une alimentation à découpage, il est crucial de calculer la consommation électrique totale de votre système. Cela peut être fait en multipliant la tension requise par le courant pour chaque appareil. Une fois la puissance totale déterminée, assurez-vous que l’alimentation peut gérer la charge maximale en tenant compte de ces facteurs :
1. Ajoutez une marge de sécurité : ajoutez toujours une marge de 20 à 30 % à la puissance totale pour s'adapter aux charges de pointe et aux pics de consommation d'énergie. Cela évite les surcharges et garantit que l'alimentation électrique peut gérer des demandes de puissance soudaines.
2. Tenez compte des types de charge : les appareils ont des besoins en énergie différents :
un. Tension constante : les microcontrôleurs et autres appareils à faible consommation nécessitent une tension constante.
b. Courant constant : les LED et les chargeurs de batterie nécessitent une régulation précise du courant.
En sélectionnant une alimentation avec une marge de sécurité appropriée et des fonctionnalités de régulation de courant, vous garantissez un fonctionnement fiable du système.
Fonctionnalités d’efficacité et d’économie d’énergie
L’efficacité est cruciale pour minimiser le gaspillage d’énergie et réduire les coûts opérationnels. Recherchez des alimentations présentant les caractéristiques suivantes :
● Indices de rendement élevé : une alimentation électrique avec un indice de rendement de 85 % ou plus réduit les pertes d'énergie et les coûts d'exploitation.
● Correction du facteur de puissance (PFC) : la PFC active améliore l'efficacité en corrigeant le facteur de puissance, ce qui est particulièrement important dans les applications à charge élevée.
● Mode veille : les alimentations en mode veille consomment peu d'énergie lorsque le système est inactif, ce qui permet des économies d'énergie supplémentaires.
Ces fonctions d'économie d'énergie réduisent les coûts d'électricité et aident à prévenir la surchauffe, prolongeant ainsi la durée de vie de l'alimentation électrique et des appareils connectés.
Régulation de tension et de courant
Une tension et un courant stables sont essentiels au bon fonctionnement des appareils sensibles. Lorsque vous choisissez une alimentation à découpage, tenez compte des éléments suivants :
● Régulation de tension : garantit que la tension de sortie reste constante même lorsque la tension d'entrée fluctue ou que la charge change.
● Régulation du courant : les appareils tels que les LED et les moteurs nécessitent une régulation précise du courant pour éviter tout dommage ou dysfonctionnement. Une alimentation fiable maintient un courant stable quels que soient les changements de charge ou d’entrée.
● Régulation de charge et de ligne :
○ Régulation de charge : maintient la tension de sortie stable malgré les fluctuations de la charge connectée.
○ Régulation de ligne : maintient une tension de sortie stable même avec des tensions d'entrée variables.
Choisissez une alimentation à découpage avec des spécifications strictes de régulation de charge et de ligne, en particulier pour les applications nécessitant une grande stabilité.
Fonctionnalités de protection et fiabilité
L’importance des fonctions de protection
Les alimentations à découpage doivent inclure des fonctionnalités de protection robustes pour garantir un fonctionnement sûr et fiable. Les mécanismes de protection courants comprennent :
● Protection contre les surtensions (OVP) : évite les dommages en limitant la tension de sortie lorsqu'elle dépasse un niveau prédéfini.
● Protection contre les surintensités (OCP) : protège contre les surcharges en limitant le courant lorsqu'il dépasse les niveaux de sécurité.
● Protection contre les courts-circuits (SCP) : déconnecte l'alimentation électrique lors d'un court-circuit pour éviter un flux de courant excessif.
● Protection contre la surchauffe (OTP) : surveille la température et coupe l'alimentation électrique si elle dépasse les limites de sécurité, empêchant ainsi la surchauffe.
Ces fonctions de protection protègent l'alimentation électrique et les appareils connectés, garantissant une durée de vie plus longue et un fonctionnement fiable.
Comment les mécanismes de protection protègent les appareils et améliorent la fiabilité
Les mécanismes de protection améliorent la fiabilité globale de l'alimentation électrique en évitant les défauts électriques. En intégrant OVP, OCP, SCP et OTP, l'alimentation peut fonctionner selon des paramètres sûrs, même dans des conditions imprévisibles. Cela conduit à :
● Sécurité des appareils : protège les appareils sensibles des fluctuations de tension, de courant et de température.
● Augmentation de la disponibilité : réduit le risque de panne, garantissant ainsi que les appareils restent opérationnels pendant de plus longues périodes.
● Rentabilité : protège le système contre les dommages, réduisant ainsi le besoin de réparations ou de remplacements coûteux.
Ces fonctions de protection sont essentielles pour maintenir la fonctionnalité de l'alimentation et garantir un fonctionnement fiable de l'appareil.
Gestion du bruit et de la chaleur
Gestion du bruit dans les alimentations à découpage
Les alimentations à découpage génèrent du bruit en raison de leur commutation haute fréquence, ce qui peut affecter les composants électroniques sensibles. Pour les applications telles que les équipements audio ou les dispositifs médicaux, minimiser le bruit est essentiel. Recherchez des alimentations avec :
● Faible ondulation et bruit de sortie : assurez-vous que l'alimentation électrique spécifie une faible ondulation et des interférences électromagnétiques (EMI) pour un fonctionnement stable dans des environnements sensibles au bruit.
● Blindage et filtrage : de nombreuses alimentations sont équipées de filtres EMI intégrés pour réduire les émissions de bruit, garantissant l'intégrité des signaux et évitant les perturbations des performances.
Le choix d'une alimentation à faible bruit garantit le bon fonctionnement des composants électroniques sensibles et évite les interférences qui pourraient affecter négativement les performances.
Considérations sur la gestion de la chaleur
La surchauffe peut entraîner une efficacité réduite et une panne prématurée des alimentations. Une gestion efficace de la chaleur est essentielle pour maintenir la fiabilité, en particulier dans les applications à forte charge ou dans des espaces confinés.
● Méthodes de refroidissement : les blocs d'alimentation sont dotés d'un refroidissement passif (dissipateurs thermiques) ou d'un refroidissement actif (ventilateurs). Choisissez la méthode appropriée en fonction de la génération de chaleur et de l'environnement de l'application.
● Caractéristiques thermiques : assurez-vous que l'alimentation électrique peut fonctionner dans la plage de température de votre environnement. Les alimentations industrielles ont généralement des caractéristiques thermiques plus élevées pour résister à des conditions difficiles.
Une dissipation thermique efficace évite la surchauffe et garantit la longévité de l’alimentation et des appareils qu’elle alimente.
Facteur de forme et options de montage
Taille physique et compatibilité avec l'espace disponible
La taille physique du bloc d'alimentation doit correspondre à l'espace disponible dans votre système. Mesurez soigneusement la zone d'installation pour vous assurer que l'alimentation électrique s'adapte sans obstruer le flux d'air ni nécessiter de modifications excessives.
● Conceptions compactes : pour les espaces restreints, envisagez des conceptions ultra fines ou à cadre ouvert qui réduisent le besoin de composants encombrants tout en fournissant la puissance de sortie nécessaire.
● Personnalisation : Certaines applications peuvent nécessiter des alimentations personnalisées. Dans de tels cas, le choix des options open-frame permet une plus grande flexibilité d’intégration.
Choisir une alimentation aux dimensions correctes garantit une intégration transparente dans votre système.
Types d'options de montage
La méthode de montage affecte la facilité d'installation et les performances du système. Les options de montage courantes incluent :

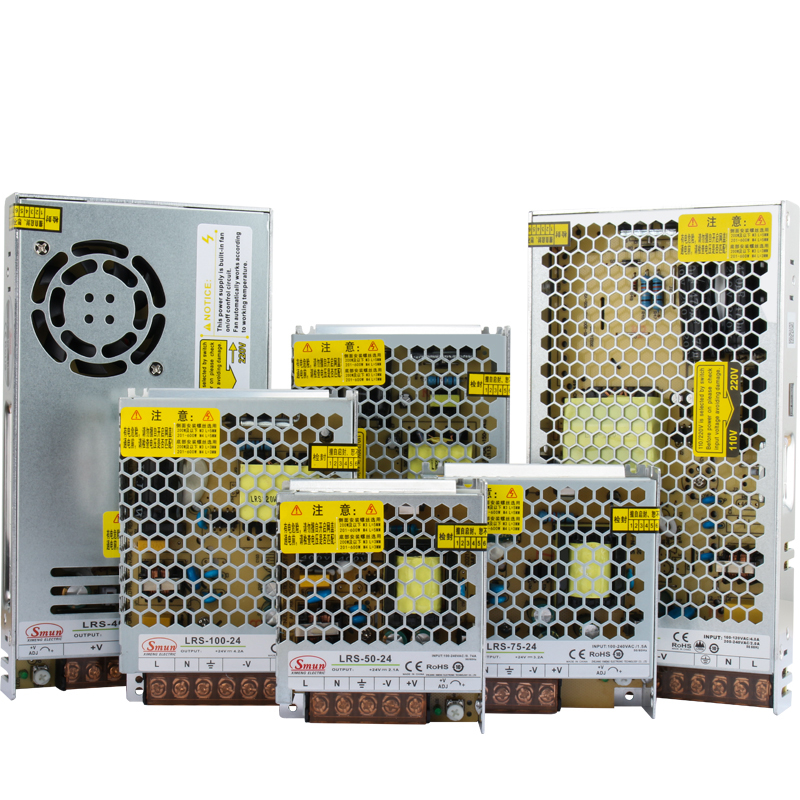

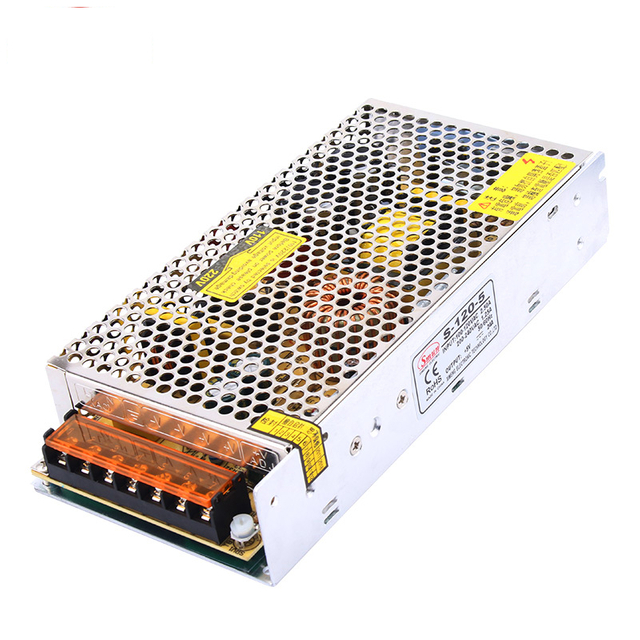

● Montage à cadre ouvert : idéal pour les configurations personnalisées où l'alimentation est intégrée dans un cadre ou un boîtier existant.
● Montage fermé : offre une protection contre la poussière et l'humidité, ce qui le rend adapté aux environnements dans lesquels l'alimentation est exposée à des dommages physiques.
● Montage sur rail DIN : courante dans les applications industrielles, cette option simplifie l'installation et la maintenance, en particulier dans les espaces restreints.
Considérations environnementales : indice IP et tolérance à la température
Lorsque vous utilisez des alimentations dans des environnements industriels ou extérieurs, tenez compte de l'indice de protection IP et de la tolérance de température :
● Indice IP : plus l'indice IP est élevé, meilleure est la protection contre la poussière et l'eau. Pour les environnements extérieurs ou difficiles, choisissez une alimentation avec un indice IP d'au moins IP65 ou supérieur.
● Tolérance de température : sélectionnez des alimentations avec des tolérances de température plus élevées pour une utilisation dans des environnements extrêmes. Les alimentations industrielles sont conçues pour fonctionner dans de larges plages de températures, garantissant ainsi des performances fiables.
Ces considérations garantissent que votre alimentation électrique fonctionne de manière optimale dans les conditions auxquelles elle sera confrontée, améliorant ainsi la fiabilité et la longévité du système.
Choisir en fonction de l'application : caractéristiques et fonctions spéciales
Adaptation de l'alimentation électrique aux besoins spécifiques de votre application
Il est essentiel d'adapter l'alimentation électrique aux exigences et caractéristiques électriques spécifiques de votre application. Les applications telles que les bandes LED, les machines industrielles et les dispositifs médicaux ont chacune des besoins uniques.
● Bandes LED : celles-ci nécessitent une régulation de courant constante pour garantir la stabilité. Choisissez une alimentation qui correspond précisément aux besoins actuels des LED.
● Machines industrielles : pour les applications lourdes, choisissez une alimentation capable de fournir une puissance élevée et d'offrir une protection robuste contre les fluctuations de tension d'entrée.
● Dispositifs médicaux : les dispositifs médicaux exigent une fiabilité élevée et un faible bruit. Sélectionnez une alimentation avec une régulation de tension stricte et une ondulation minimale.
Sélection de fonctionnalités supplémentaires en fonction du cas d'utilisation
Certaines fonctionnalités peuvent améliorer les performances de votre alimentation en fonction de l'application :
● Télédétection : cette fonctionnalité garantit une tension stable au niveau de la charge, en particulier sur les longs câbles.
● Fonctions de signalisation : recherchez des alimentations qui incluent des indicateurs d'état, tels que des signaux de panne de courant ou de bonne alimentation, en particulier dans les applications critiques.
● Alimentation sans coupure (UPS) : pour les systèmes qui ne peuvent pas se permettre de temps d'arrêt, sélectionnez une alimentation avec fonctionnalité UPS pour garantir un fonctionnement continu pendant les coupures de courant.
En sélectionnant l'alimentation électrique et les fonctionnalités appropriées, vous pouvez garantir un fonctionnement fiable, efficace et sûr pour votre application spécifique.
Conclusion
Lors du choix d'une alimentation à découpage, il est crucial de prendre en compte des facteurs tels que les besoins en énergie, l'efficacité et les fonctions de protection. Rechercher différentes options et comprendre les besoins immédiats et à long terme peut vous aider à faire le meilleur choix. Zhejiang Ximeng Electronic Technology Co., Ltd. propose des alimentations de haute qualité dotées de mécanismes de protection avancés et de fonctionnalités d'économie d'énergie, garantissant la fiabilité, l'efficacité et la sécurité de vos appareils.
FAQ
Q : Qu'est-ce qu'une alimentation à découpage et comment est-elle utilisée dans les applications industrielles ?
R : Une alimentation à découpage (SMPS) convertit efficacement l’énergie électrique, gérant à la fois les entrées CA et CC. Il est largement utilisé dans des secteurs tels que l'automatisation et l'électronique en raison de sa taille compacte, de son rendement élevé et de sa capacité à réguler avec précision la tension de sortie.
Q : Comment choisir la bonne alimentation à découpage pour mes machines ?
R : Tenez compte de la puissance de sortie, de la capacité de charge et de l’efficacité requises. Assurez-vous que l'alimentation à découpage peut gérer les charges de pointe et comprend les fonctionnalités de protection nécessaires telles que la protection contre les surtensions et les surintensités.
Q : Quelles sont les implications financières de l'utilisation d'une alimentation à découpage dans le cadre d'opérations à long terme ?
R : Bien que le coût initial d'une alimentation à découpage puisse être plus élevé que celui des alternatives linéaires, son rendement élevé, ses fonctionnalités d'économie d'énergie et ses besoins de maintenance réduits réduisent les coûts opérationnels tout au long de son cycle de vie.
Q : Quel est l'impact de la régulation de tension sur les performances d'une alimentation à découpage dans les systèmes critiques ?
R : La régulation de tension est cruciale pour maintenir des performances stables dans les applications sensibles. Une alimentation à découpage avec une régulation précise de la tension garantit que l'équipement connecté fonctionne dans des limites sûres, minimisant ainsi le risque de dommages.
Q : Existe-t-il des limites ou des compromis lors de la sélection d'une alimentation à découpage ?
R : Bien que les alimentations à découpage offrent un rendement élevé, elles peuvent générer plus de bruit et nécessiter une meilleure gestion de la chaleur par rapport aux alimentations linéaires. Une prise en compte attentive des besoins en matière de bruit et de refroidissement est essentielle pour des performances optimales.
