La sélection d’une mauvaise alimentation compromet la fiabilité du système. Cela crée des goulets d’étranglement frustrants en matière de conformité. Cela augmente également les coûts de maintenance à long terme. L"automatisation industrielle exige une précision absolue. Chaque composant joue un rôle essentiel dans votre conception globale. Vous avez besoin d’un matériel robuste pour assurer le bon fonctionnement des machines.
Ce guide se concentre sur l’évaluation des critères essentiels. Nous cherchons spécifiquement à trouver une alimentation électrique fermée pour les applications commerciales et industrielles. Nous fournissons aux ingénieurs d’études et aux équipes achats un cadre pragmatique. Vous apprendrez à évaluer minutieusement les spécifications. Nous comparons objectivement différents facteurs de forme. Nous expliquons également comment évaluer efficacement les partenaires de fabrication.
Grâce à cette approche fondée sur des données probantes, vous évitez des erreurs de conception coûteuses. Vous garantissez que votre produit final fonctionne en toute sécurité dans des environnements difficiles. Nous couvrons tout, de la gestion thermique à la conformité stricte en matière de sécurité. En suivant notre cadre, vous atténuez les risques. Vous obtenez des délais de mise sur le marché plus rapides et garantissez des performances sur le terrain robustes.
Points clés à retenir
- Le facteur de forme est important : le choix entre des conceptions standard et discrètes dicte la gestion thermique et la disposition spatiale de votre système.
- Des spécifications au-delà de l'étiquette : l'évaluation de la puissance continue par rapport aux charges de pointe et la compréhension des courbes de déclassement thermique évitent les pannes prématurées sur le terrain.
- La conformité n'est pas négociable : les unités précertifiées réduisent les délais de mise sur le marché et atténuent les risques réglementaires liés aux lancements de produits à l'échelle mondiale.
- Viabilité du fournisseur : un fournisseur d'alimentation électrique fermé fiable est évalué sur la résilience de la chaîne d'approvisionnement, la transparence des tests et le support du cycle de vie, et pas seulement sur le coût unitaire.
Alimentation de type fermé ou cadre ouvert : cadrer la décision
Les ingénieurs débattent souvent entre les architectures ouvertes et fermées. Les contraintes d'architecture système dictent fortement ce choix. Vous devez évaluer si votre enceinte principale offre une protection inhérente suffisante. Les unités à cadre ouvert nécessitent que le système hôte fasse le gros du travail. L'hôte doit gérer la sécurité physique et le blindage EMI. À l’inverse, une alimentation de type fermé offre une solution autonome. Cela simplifie considérablement l’intégration.
Les réalités de la gestion thermique diffèrent également considérablement. Les modèles à cadre ouvert dépendent fortement du flux d’air au niveau du système. Ils ont besoin d"une convection ambiante ou de ventilateurs externes soufflant sur leurs composants. Les unités fermées gèrent la chaleur différemment. Ils disposent d"un châssis en métal. Ce châssis fait office de dissipateur thermique intégré. Les modèles fermés de puissance supérieure incluent souvent un refroidissement actif intégré. Les ventilateurs intégrés garantissent que les composants restent dans des marges de fonctionnement sûres.
La sécurité et la manipulation représentent une autre fracture critique. Les unités fermées protègent les opérateurs des composants haute tension. Ils éliminent les risques de chocs accidentels lors de l’entretien de routine. Le boîtier métallique protège également les circuits sensibles des débris environnementaux. Les vis qui tombent ou la poussière ne peuvent pas facilement court-circuiter la carte interne. Ces caractéristiques protectrices font des modèles fermés le choix standard. Ils dominent l’automatisation industrielle et les équipements accessibles aux utilisateurs.
Erreurs courantes d’intégration Open-Frame
- Ne pas fournir un espace suffisant autour du PCB nu.
- Ignorer les directions du flux d’air ambiant à l’intérieur de l’armoire principale.
- S'appuyer uniquement sur la mise à la terre du châssis externe sans vérifier les performances EMI.
Spécifications de l"alimentation électrique sous boîtier de base à évaluer
La lecture d’une fiche technique nécessite de lire entre les lignes. Vous devez maîtriser les spécifications de l'alimentation ci-jointes pour garantir la fiabilité. Nous commençons par analyser les exigences de charge et la capacité de production. Vous devez calculer soigneusement le tirage continu. Ensuite, comparez-le aux charges de pointe transitoires. Évitez de trop spécifier votre puissance. Des spécifications excessives massives nuisent à l’efficacité énergétique. Cela gaspille également de l’espace physique. À l’inverse, une sous-spécification déclenche une protection contre les surintensités. Cela provoque des redémarrages inattendus du système.

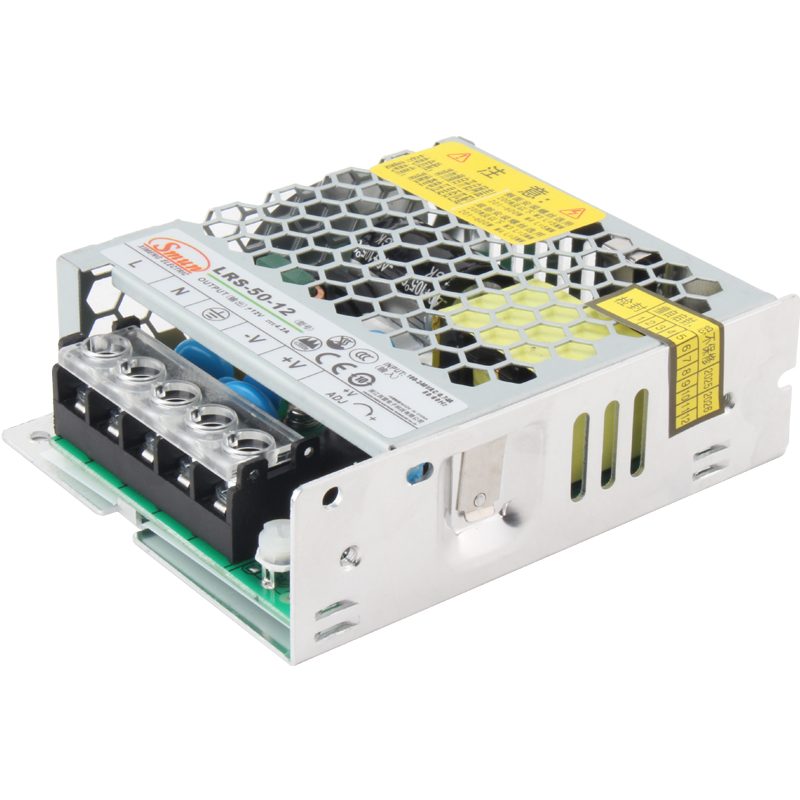

L'empreinte au sol et l'efficacité spatiale dictent la conception mécanique. Vous devez évaluer les facteurs de forme standard par rapport aux facteurs de forme discrets. Les contraintes d'espace vertical déterminent souvent ces décisions dans les racks modernes. Nous recommandons une analyse comparative avec les architectures modernes à profil bas. Par exemple, regardez l' alimentation fournie, les modèles fins de la série LRS de 35 W à 600 W. Ils offrent une densité de puissance exceptionnellement élevée. Ils s'adaptent parfaitement aux hauteurs standard compatibles 1U.
Le bruit électrique et la stabilité ont un impact sur les composants en aval sensibles. L"ondulation et le bruit nécessitent une attention particulière. Vous devez vérifier les seuils acceptables en millivolts (mV). Les charges CC sensibles, comme les capteurs analogiques, échouent en cas d"ondulation élevée. La réponse transitoire est également importante. Vous devez savoir à quelle vitesse l"unité récupère des changements soudains de charge. Une récupération rapide évite les chutes de tension dommageables lors du démarrage du moteur.
L’efficacité et la puissance en veille complètent les spécifications de base. Recherchez une efficacité active de 85 % ou plus. Une faible consommation d’énergie à vide est également cruciale. Ces mesures vous aident à respecter les normes énergétiques modernes. Les cadres de conformité tels qu"ErP et DoE exigent des normes d"efficacité strictes.
Tableau 1 : Guide d"évaluation des paramètres d"alimentation
| Paramètre de spécification | Pièges courants | Meilleures pratiques d'ingénierie |
| Puissance continue | Dimensionnement exactement en fonction de la charge maximale | Taille jusqu"à 80 % de la capacité nominale pour la longévité |
| Ripple et bruit | Ignorer les pics de haute fréquence | Ajoutez des filtres LC externes pour les capteurs analogiques sensibles |
| Réponse transitoire | Accepter des temps de récupération lents | Vérifier la récupération sous 500 µs pour les charges par étapes |
| Efficacité active | Ignorer l"efficacité à faible charge | Vérifiez les courbes d"efficacité à des charges de 25 %, 50 % et 100 % |
Résilience environnementale et déclassement thermique
Les environnements industriels poussent l’électronique à ses limites absolues. Les plages de températures de fonctionnement nécessitent un examen approfondi. Vous ne pouvez pas simplement lire la température maximale. Vous devez examiner attentivement la courbe de déclassement thermique du fabricant. Une unité évaluée à 500 W peut ne fournir que 300 W à une température ambiante de 50 °C. Si vous ignorez cette courbe, l"appareil surchauffe. Il provoquera un arrêt thermique et arrêtera votre chaîne de production.
Nous recommandons une approche systématique de l’évaluation thermique :
- Identifiez la température ambiante maximale absolue à l'intérieur de votre enceinte principale.
- Consultez la fiche technique spécifique de la courbe de déclassement de l’alimentation.
- Calculez la puissance de sortie continue maximale disponible à cette température maximale.
- Tenez compte des limitations de débit d’air ou des poches d’air stagnantes dans votre armoire.
- Ajoutez une marge de sécurité de 15 % à votre calcul final de puissance.
La résistance aux vibrations et aux chocs constitue un autre pilier essentiel. L"automatisation industrielle implique un mouvement constant. La robotique et la machinerie lourde génèrent des contraintes mécaniques importantes. Les unités commerciales standards craquent sous ces violences physiques. Vous devez rechercher une conformité explicite à la norme CEI 60068-2-6. Cette norme prouve que l"unité survit aux profils de vibrations industrielles continues.
Le revêtement conforme et la protection contre la pénétration répondent aux menaces chimiques et particulaires. Un boîtier métallique bloque les gros débris. Il n’arrête pas la poussière microscopique ni la condensation. Les environnements très humides engendrent la corrosion. Les sols poussiéreux des usines invitent aux courts-circuits conducteurs. Vous devez évaluer si le PCB interne nécessite un revêtement conforme. Le revêtement protège les composants sensibles montés en surface. Il garantit une fiabilité à long terme malgré un boîtier métallique respirant.
Normes de sécurité, EMI/EMC et conformité
Naviguer dans la conformité mondiale peut retarder les lancements de produits pendant des mois. Les certifications pré-approuvées constituent un énorme raccourci. Assurez-vous que l’unité que vous avez choisie détient les approbations régionales pertinentes. Recherchez UL/cUL pour l’Amérique du Nord. Vérifiez TUV et CE pour les marchés européens. Vérifiez UKCA pour le Royaume-Uni. L"utilisation d"unités précertifiées rationalise la certification de votre produit final. Les laboratoires de tests acceptent automatiquement le module d"alimentation.
Les normes spécifiques aux applications dictent des règles précises d’isolation et de sécurité. Vous devez adapter la norme à votre secteur d’activité. Pour les équipements industriels et informatiques (ITE), exigez la conformité CEI/EN/UL 62368-1. Les applications médicales entraînent des conséquences bien plus strictes. Vous devez vérifier la certification CEI 60601-1. Les unités médicales nécessitent des barrières d"isolement spécifiques. Vous devez évaluer le MOOP (Means of Operator Protection) par rapport au MOPP (Means of Patient Protection). Les unités MOPP présentent une rigidité diélectrique plus élevée et des courants de fuite plus faibles.
La compatibilité électromagnétique (CEM) détermine la façon dont votre système fonctionne avec les autres. Le boîtier métallique contribue intrinsèquement au blindage EMI. Il fait office de cage de Faraday. Cependant, le boîtier à lui seul ne garantit pas la conformité. Vous devez vérifier les normes d’émissions exactes. Recherchez la conformité CISPR ou EN55032 sur la fiche technique. Les normes d’immunité sont également très importantes. Vérifiez les normes EN61000-4. Cela garantit que le bruit électrique externe ne perturbera pas votre alimentation électrique. Vous devez faire correspondre ces références à votre environnement opérationnel spécifique.
Comment présélectionner un fournisseur d"alimentation électrique fermée
Les spécifications matérielles ne racontent que la moitié de l’histoire. L’entreprise qui fabrique le matériel est tout aussi importante. Vous avez besoin d’un fiable fournisseur d’alimentation électrique fermé pour garantir un succès à long terme. Évaluez d’abord la transparence de la fabrication et de l’assurance qualité. Le fournisseur fournit-il des données MTBF complètes ? Le temps moyen entre pannes prouve la rigueur de l’ingénierie. Recherchez des calculs basés sur des cadres acceptés. Les normes MIL-HDBK-217F ou Telcordia offrent les numéros MTBF les plus fiables.
La gestion du cycle de vie définit votre future charge de travail d"ingénierie. L’électronique grand public disparaît progressivement tous les deux ans. Les systèmes industriels fonctionnent depuis des décennies. Le fournisseur garantira-t-il la disponibilité du produit ? Vous avez besoin d"unités disponibles pendant tout le cycle de vie de votre équipement hôte. L’obsolescence soudaine des pièces oblige à une refonte coûteuse du système. Exigez des politiques claires de notification de fin de vie (EOL).
La personnalisation versus COTS (Commercial Off-The-Shelf) représente un autre test pour les fournisseurs. La plupart des projets commencent avec des SKU standard. Parfois, de légères modifications sont nécessaires. Évaluez si le fournisseur peut fournir des normes modifiées. Peuvent-ils ajouter des vernis de protection spécifiques ? Peuvent-ils proposer des réglages de tension de sortie personnalisés ? Un fournisseur flexible vous évite de concevoir une architecture d’alimentation personnalisée à partir de zéro.
L’assistance mondiale et les délais de livraison complètent l’évaluation des fournisseurs. Les chaînes d’approvisionnement se brisent de manière inattendue. Vous devez évaluer les réseaux de stockage locaux du fournisseur. Peuvent-ils livrer les unités à votre fabricant sous contrat à temps ? Lisez attentivement leurs conditions de garantie. Les unités industrielles de haute qualité bénéficient généralement de garanties de 3 à 5 ans. Enfin, auditez leurs processus RMA (Return Merchandise Authorization). Un processus de retour fluide indique une organisation mature et axée sur le client.
Conclusion
Choisir le bon matériel d’alimentation nécessite un équilibre minutieux. Vous devez équilibrer l’ajustement mécanique, les réalités thermiques et la conformité globale. Ignorer un seul facteur conduit à des systèmes compromis. Considérez les composants de puissance comme la base de la conception de votre matériel.
Pour finaliser votre décision, appuyez-vous sur une matrice de décision structurée. Donnez la priorité à la capacité électrique réduite et aux certifications de sécurité en premier. Ceux-ci évitent des pannes catastrophiques sur le terrain. Ensuite, évaluez le facteur de forme physique et l’intégration spatiale. Enfin, considérons le coût unitaire. Suivre cette hiérarchie exacte maximise votre valeur à long terme. Il garantit le fonctionnement impeccable de votre équipement industriel dans les conditions les plus difficiles.
FAQ
Q : Puis-je monter une alimentation fermée dans n"importe quelle orientation ?
R : L’orientation du montage affecte directement la convection thermique et le déclassement. La chaleur augmente, donc le montage vertical par rapport au montage horizontal modifie le flux d"air interne. Référez-vous toujours à la fiche technique du fabricant. Ils fournissent des angles de montage approuvés et des pénalités de déclassement pour les orientations non standard. Le respect de ces directives garantit un refroidissement optimal et évite les arrêts thermiques.
Q : Les blocs d"alimentation fermés nécessitent-ils un refroidissement externe ?
R : Cela dépend de la puissance. Les unités refroidies par convection, généralement inférieures à 200 W, dépendent uniquement de l"air ambiant. Les unités refroidies par ventilateur incluent un refroidissement actif intégré. Cependant, même les unités à convection nécessitent un espace physique adéquat à l’intérieur de l’armoire système principale. Sans espace de respiration adéquat, les températures ambiantes augmentent et déclenchent une défaillance thermique.
Q : Puis-je connecter plusieurs alimentations fermées en parallèle pour obtenir plus de puissance ?
R : Oui, mais seulement si les modèles spécifiques disposent d"un partage de courant actif intégré. C"est ce qu"on appelle souvent une fonction parallèle. Le câblage standard d’unités non partagées ensemble provoque un grave déséquilibre de charge. Une unité assumera toute la charge, se surchargera et échouera rapidement.
Q : Quelle est la différence entre un montage sur châssis et une alimentation intégrée dans un rail DIN ?
R : La différence réside dans le facteur de forme et la vitesse d"installation. Un montage sur châssis nécessite de visser physiquement l"unité dans une plaque arrière métallique. Une alimentation sur rail DIN s"enclenche directement sur des rails industriels normalisés. Les modèles sur rail DIN accélèrent considérablement l’installation à l’intérieur d’armoires de commande complexes.
