Introduction
Les onduleurs sont les héros méconnus des systèmes électriques modernes. Qu'il s'agisse d'une installation solaire domestique, d'une source d'énergie de secours ou de machines industrielles, un onduleur joue un rôle crucial dans la conversion de l'électricité sous une forme utilisable. Comprendre le fonctionnement d'un onduleur est essentiel pour quiconque souhaite améliorer l'efficacité énergétique, garantir la fiabilité de l'alimentation électrique ou adopter des solutions d'énergie renouvelable. Ce guide explore en profondeur le fonctionnement de l'onduleur, de ses principes fondamentaux à ses différents types, composants et applications réelles.
Qu'est-ce qu'un onduleur et pourquoi c'est important
Un onduleur est un appareil électronique qui convertit le courant continu (DC) en courant alternatif (AC) . La plupart des appareils électroménagers, des outils et des appareils électroniques domestiques fonctionnent sur courant alternatif, tandis que des sources telles que les panneaux solaires et les batteries produisent du courant continu. L'onduleur comble cette lacune, garantissant que l'énergie CC stockée ou générée peut faire fonctionner des appareils électriques standard.
Dans le contexte des systèmes d'énergie solaire, l'onduleur est le cerveau de l'installation : il surveille la tension, ajuste le courant et gère l'interaction avec le réseau. Dans un sens plus large, les onduleurs ont révolutionné la façon dont l'énergie est gérée, distribuée et utilisée dans les environnements résidentiels, commerciaux et industriels.
Le principe de base : comment un onduleur convertit le courant continu en courant alternatif
En son cœur, un onduleur exécute un processus électronique contrôlé qui commute l’alimentation CC à grande vitesse pour émuler la forme d’onde de l’alimentation CA. Cette transformation se produit via des composants semi-conducteurs, généralement des transistors ou des MOSFET , qui activent et coupent rapidement le courant selon un modèle contrôlé par les circuits internes de l'onduleur .
Répartition étape par étape
| Étape | Description | du processus |
| 1 | Entrée CC | L'onduleur reçoit du courant continu provenant d'une source CC comme un panneau solaire ou une batterie. |
| 2 | Processus de changement | Les transistors de puissance basculent rapidement pour générer une séquence d'impulsions. |
| 3 | Mise en forme des vagues | Ces impulsions sont filtrées et modulées pour créer une forme d'onde CA propre. |
| 4 | Régulation de sortie | Les capteurs et les microcontrôleurs ajustent la tension et la fréquence pour correspondre à la sortie CA requise (par exemple, 120 V/60 Hz). |
Ce processus garantit que le signal CA de sortie imite l'onde sinusoïdale douce fournie par le réseau, permettant ainsi aux équipements sensibles de fonctionner correctement.
Composants clés d'un système d'onduleur
Chaque système d'onduleur se compose de plusieurs composants critiques qui fonctionnent en harmonie pour obtenir une conversion et une régulation efficaces. Comprendre ces éléments donne un aperçu des performances et de la fiabilité de l'onduleur.
| Composant | Fonction |
| Circuit d'entrée CC | Alimente la tension continue à partir d’une source telle qu’une batterie ou un panneau solaire. |
| Transistors de puissance (IGBT/MOSFET) | Effectuez une commutation à grande vitesse du courant continu pour simuler le courant alternatif. |
| Unité de microcontrôleur (MCU) | Contrôle le timing de commutation et la mise en forme de la forme d'onde. |
| Circuit de filtre | Lisse les impulsions pour former une sortie d’onde sinusoïdale pure. |
| Circuit de refroidissement | Empêche la surchauffe des ventilateurs ou des dissipateurs thermiques. |
| Transformateur de sortie (en option) | Ajuste les niveaux de tension pour des charges CA spécifiques. |
Ces composants garantissent que l' onduleur maintient un fonctionnement sûr dans des conditions de charge et de température variables.
Types d'onduleurs et leurs applications
Tous les onduleurs ne sont pas égaux. Chaque type est conçu pour des environnements et des attentes de performances spécifiques. Vous trouverez ci-dessous les principales catégories d'onduleurs :

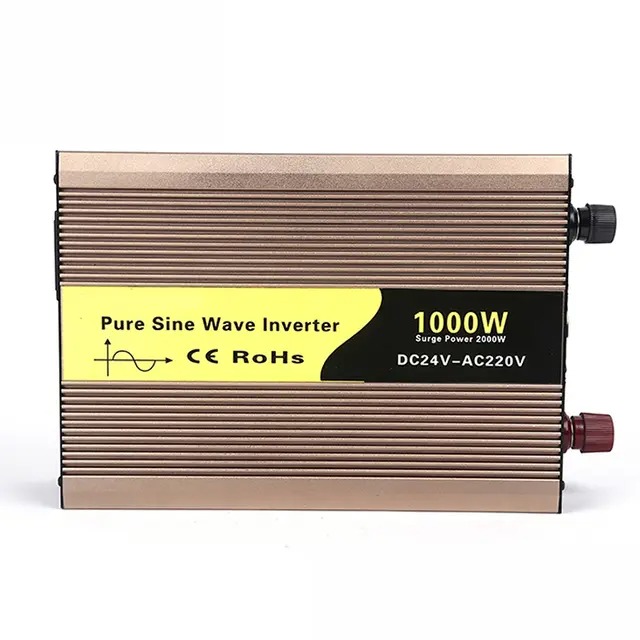

1. Onduleur à onde sinusoïdale pure
Produit une forme d’onde propre et lisse identique à l’électricité du réseau.
Idéal pour les appareils sensibles comme les ordinateurs, les équipements audio et les instruments médicaux.

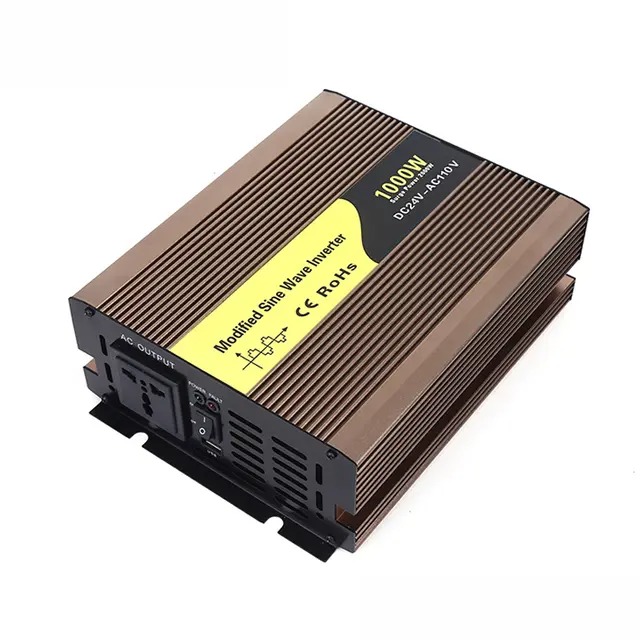

2. Onduleur à onde sinusoïdale modifiée
Plus simple et moins cher, mais produit une approximation échelonnée d'une onde sinusoïdale.
Convient aux appareils de base comme les lumières, les ventilateurs et les petits outils.
3. Onduleur à onde carrée
Type le plus ancien et le moins efficace ; produit une distorsion harmonique élevée.
Rarement utilisé aujourd'hui, sauf dans des applications simples et peu coûteuses.
4. Onduleur relié au réseau
5. Onduleur hors réseau (autonome)
Fonctionne indépendamment du réseau électrique public, souvent avec un stockage sur batterie.
Courant dans les zones éloignées ou dans les configurations d’alimentation de secours.
Modulation de largeur d'impulsion (PWM) et création d'onde sinusoïdale
La partie la plus critique du fonctionnement d'un onduleur réside dans le contrôle de la forme d'onde . Les onduleurs modernes utilisent la modulation de largeur d'impulsion (PWM) pour synthétiser une onde sinusoïdale CA à partir d'une entrée CC. PWM fait varier la largeur des impulsions de tension pour simuler la forme sinusoïdale, garantissant une tension de sortie douce et stable.
Présentation du processus PWM
| Élément | Fonction |
| Signal porteur | Une onde triangulaire haute fréquence utilisée à des fins de comparaison. |
| Signal de référence | Représente l’onde sinusoïdale souhaitée. |
| Circuit comparateur | Compare les signaux pour déterminer la largeur d'impulsion. |
| Appareil de commutation | Produit la forme d'onde de sortie CA correspondante. |
La technologie PWM améliore l'efficacité de l'onduleur, réduit la distorsion harmonique et améliore la compatibilité avec l'électronique moderne.
Efficacité de l'onduleur et qualité de l'énergie
L'efficacité d'un onduleur mesure sa capacité à convertir le courant continu en courant alternatif sans perte d'énergie. Les onduleurs à haut rendement atteignent généralement un rendement de conversion de 90 à 98 % , ce qui signifie que seule une petite partie de l'énergie est perdue sous forme de chaleur.
Facteurs affectant l'efficacité
Niveau de charge : les onduleurs fonctionnent plus efficacement entre 40 et 80 % de la charge nominale.
Température : L’excès de chaleur réduit l’efficacité de la conversion et la durée de vie des composants.
Type de forme d'onde : Les onduleurs à onde sinusoïdale pure offrent une puissance plus propre et une meilleure efficacité.
Fréquence de commutation : des fréquences plus élevées permettent des formes d'onde plus fluides mais peuvent augmenter la génération de chaleur.
Mesures de qualité de l'énergie
| Métrique | Description | Plage idéale Fonction |
| Distorsion harmonique totale (THD) | Mesure la pureté de la forme d’onde. | < 3% |
| Régulation de tension | Cohérence de la tension de sortie. | ±5% |
| Stabilité de fréquence | Maintient une fréquence AC précise (50/60 Hz). | ±0,1 Hz |
Les onduleurs de haute qualité maintiennent une tension et une fréquence stables, protégeant les appareils et améliorant la fiabilité globale du système.
Comment fonctionnent les onduleurs dans les systèmes d'énergie solaire
Dans les applications d’énergie solaire, les onduleurs constituent l’intelligence centrale du système. Ils gèrent le flux d’énergie, la synchronisation du réseau et la surveillance.
Flux de processus dans un onduleur solaire
Collecte DC : les panneaux solaires génèrent de l’électricité DC.
Conversion : l'onduleur convertit le courant continu en courant alternatif compatible avec le réseau.
Synchronisation : pour les systèmes connectés au réseau, l'onduleur adapte la tension et la fréquence au réseau électrique public.
Distribution d'énergie : l'électricité est utilisée en temps réel ou réinjectée dans le réseau, ce qui permet souvent d'obtenir des crédits via la facturation nette.
Surveillance : les onduleurs intelligents suivent les performances, détectent les défauts et optimisent la sortie.
Les onduleurs solaires incluent souvent des algorithmes MPPT (Maximum Power Point Tracking) , qui ajustent les paramètres d’entrée pour extraire la plus grande énergie possible des panneaux solaires.
Mécanismes de sécurité et protection dans les systèmes d'onduleurs
Le fonctionnement fiable de l'onduleur dépend de systèmes de protection intégrés qui évitent les dommages dans des conditions anormales.
| de protection | Fonction |
| Protection contre les surcharges | Arrête la sortie si la charge dépasse la valeur nominale. |
| Protection de court-circuit | Empêche les dommages internes dus à des défauts de câblage. |
| Arrêt pour surchauffe | Active le refroidissement ou éteint l'onduleur en cas de surchauffe. |
| Coupure basse/haute tension | Protège les batteries et les appareils des tensions extrêmes. |
| Protection contre les défauts à la terre | Détecte le courant de fuite pour garantir la sécurité de l'utilisateur. |
Ces caractéristiques rendent les onduleurs modernes plus sûrs, plus durables et plus faciles à intégrer dans des systèmes énergétiques complexes.
Avantages de l'utilisation d'un onduleur
L'utilisation généralisée des onduleurs est motivée par les nombreux avantages qu'ils offrent en matière de gestion de l'énergie et de durabilité.
Efficacité énergétique : réduit la dépendance aux combustibles fossiles en optimisant l’utilisation des énergies renouvelables.
Alimentation électrique ininterrompue : maintient l'électricité pendant les pannes lorsqu'elle est associée à des batteries.
Protection de l'appareil : fournit une tension stable et un courant propre aux équipements sensibles.
Évolutivité : peut être personnalisée pour les petites maisons ou les grandes opérations industrielles.
Avantages environnementaux : Permet les systèmes solaires et éoliens, réduisant ainsi l'empreinte carbone.
Conclusion
Comprendre le fonctionnement d'un onduleur révèle pourquoi il constitue la pierre angulaire des systèmes de conversion de puissance modernes. En convertissant intelligemment le courant continu en courant alternatif, en régulant la tension et la fréquence et en s'intégrant aux sources d'énergie renouvelables, les onduleurs fournissent une électricité efficace, fiable et propre. Qu'il s'agisse de secours domestiques, d'installations solaires ou d'applications industrielles, les onduleurs continuent d'alimenter la transition mondiale vers des solutions énergétiques plus intelligentes et plus vertes.
FAQ
1. Que fait réellement un onduleur ?
Un onduleur convertit l'électricité CC provenant de sources telles que des batteries ou des panneaux solaires en électricité CA adaptée à l'alimentation d'appareils et d'appareils.
2. Quelle est la différence entre les onduleurs à onde sinusoïdale pure et les onduleurs à onde sinusoïdale modifiée ?
Les onduleurs à onde sinusoïdale pure produisent une alimentation CA propre et fluide, idéale pour les appareils électroniques sensibles, tandis que les onduleurs à onde sinusoïdale modifiée sont moins chers mais peuvent provoquer du bruit ou des performances réduites.
3. Un onduleur peut-il fonctionner sans batterie ?
Oui. Les onduleurs connectés au réseau peuvent fonctionner directement à partir de panneaux solaires sans batteries, mais les systèmes hors réseau nécessitent des batteries pour le stockage et la stabilité de l'énergie.
4. Quelle est l’efficacité des onduleurs modernes ?
La plupart des onduleurs de haute qualité atteignent un rendement de 90 à 98 %, selon la conception, la charge et les conditions environnementales.
5. Comment choisir le bon onduleur ?
Sélectionnez un onduleur en fonction de vos besoins en énergie, du type de charge (sensible ou générale), de vos préférences de forme d'onde et si vous avez besoin d'un fonctionnement connecté au réseau ou hors réseau.
