Comment les options matérielles affectent-elles l’alimentation du pilote LED ?

La sélection des bons composants d’alimentation constitue une décision cruciale en matière de gestion des risques pour les infrastructures d’éclairage modernes. De mauvais choix de matériaux dans l’électronique interne ou dans les boîtiers externes provoquent systématiquement des pannes prématurées du système. Vous ne pouvez tout simplement pas vous permettre des temps d’arrêt inattendus dans des environnements commerciaux ou industriels. Les équipes d’approvisionnement et les ingénieurs sont confrontés à un exercice d’équilibre constant. Ils doivent jongler avec soin avec les coûts initiaux de la nomenclature (BOM) tout en garantissant la fiabilité à long terme. Nous avons créé cet article pour vous aider à gérer efficacement ces compromis complexes. Vous découvrirez un cadre technique indépendant du fournisseur pour évaluer les matériaux du boîtier, de l"enrobage et des composants internes. Nous vous montrerons exactement comment ces choix physiques impactent directement les performances du conducteur et les rendements globaux du cycle de vie. En comprenant ces dynamiques matérielles, vous pouvez prendre en toute confiance des décisions d’approvisionnement plus judicieuses. Votre capacité à évaluer de manière critique ces composants influence directement la stabilité de l’ensemble de votre réseau d’éclairage.

Points clés à retenir

• La gestion thermique est essentielle : les boîtiers en aluminium surpassent considérablement les plastiques en termes de dissipation thermique, prolongeant directement la durée de vie de l'électronique interne.
• Les composés d'enrobage sont importants : l'enrobage à base de silicone offre une résistance aux vibrations et une conductivité thermique essentielles pour les environnements difficiles, bien qu'il augmente le poids unitaire et le coût.
• L'intégrité des composants dicte la durée de vie : la qualité des condensateurs électrolytiques internes est le principal goulot d'étranglement pour le temps moyen entre pannes (MTBF) d'un pilote LED.
• La transparence du fournisseur n'est pas négociable : un fournisseur fiable d'alimentations pour pilotes de LED fournira une documentation complète sur la conformité des matériaux (UL, CE, RoHS) plutôt que de simples déclarations de performances de haut niveau.

L"impact commercial de la sélection des matériaux sur la durée de vie des conducteurs

Les systèmes d’éclairage souffrent souvent d’une dure réalité du « maillon faible ». Un réseau de LED de haute qualité dure facilement 50 000 heures dans des conditions normales. Cependant, l’ensemble du luminaire tombe en panne immédiatement si les matériaux internes se dégradent. Cette dégradation due au stress thermique rend le choix de votre matériau extrêmement important. Vous devez évaluer soigneusement l’ensemble de l’architecture du système.

Vous devez comparer les économies initiales aux dépenses de maintenance futures. Les boîtiers en plastique de qualité inférieure peuvent sembler attrayants sur les feuilles de calcul d"achat initiales. Les condensateurs génériques offrent un allégement budgétaire tentant à court terme. Pourtant, ces matériaux bon marché provoquent directement de fréquentes pannes sur le terrain. Vous dépenserez énormément en main d’œuvre de remplacement. Vous perdrez également de l’argent pendant les temps d’arrêt opérationnels. Imaginez que vous louiez une nacelle à ciseaux pour remplacer un seul conducteur épuisé dans un entrepôt à hauts rayonnages. Le travail de maintenance efface rapidement toute économie initiale en matière de composants.

Qu’est-ce qui définit une spécification de matériau réussie ? Une conception robuste répond à trois critères de performance distincts. Premièrement, il maintient un équilibre thermique stable sous des charges électriques maximales. Deuxièmement, il garantit une fourniture d’énergie constante dans diverses conditions environnementales. Troisièmement, il garantit le strict respect des normes de conformité environnementale. Vous devez toujours rechercher des certifications RoHS et REACH vérifiées. Ces certifications prouvent que le fabricant utilise des composés chimiques sûrs et non dangereux.

Matériaux du boîtier : évaluation des boîtiers en plastique par rapport aux boîtiers en aluminium

Votre boîtier externe constitue la principale ligne de défense. Il protège les composants internes fragiles des environnements opérationnels difficiles. Évaluons les deux principaux types de boîtiers utilisés aujourd"hui dans l"industrie.

Boîtiers en plastique (polycarbonate/ABS)

Les boîtiers en plastique dominent les marchés de l"éclairage économique et grand public. Ils utilisent le moulage par injection pour une fabrication rapide et rentable.

• Meilleur cas d'utilisation : vous devez utiliser des plastiques pour des projets intérieurs, à faible consommation et sensibles aux coûts. Ils fonctionnent de manière adéquate dans les espaces équipés d’un contrôle du climat ambiant. Les exemples incluent les panneaux de plafond de bureau et les downlights résidentiels.
• Limites : Le plastique présente une conductivité thermique exceptionnellement mauvaise. Il agit comme un isolant et emprisonne la chaleur à l’intérieur de l’unité. Au fil du temps, les boîtiers en plastique souffrent d’une grave dégradation due aux UV. Ils jaunissent, deviennent cassants et se fissurent facilement lorsqu'ils sont exposés à la lumière directe du soleil. Vous devez les éviter dans les environnements à haute température.

Boîtiers en aluminium et en alliage métallique

Les boîtiers métalliques offrent une véritable durabilité de qualité industrielle. Ils constituent un choix haut de gamme pour les environnements exigeants et non protégés.

• Meilleur cas d'utilisation : les boîtiers métalliques sont essentiels pour les applications industrielles à haute puissance, en extérieur ou lourdes. Vous avez absolument besoin de métal lorsque vous visez des indices de protection IP65+ stricts.
• Avantages : L’aluminium agit comme un dissipateur thermique actif. Les ailettes extrudées évacuent la chaleur des composants électroniques internes sensibles. De plus, le métal protège contre les interférences électromagnétiques (EMI). Il offre également une résistance supérieure aux impacts physiques sévères.
• Risque de mise en œuvre : le métal augmente considérablement l'empreinte physique. Cela ajoute un poids considérable à l'alimentation du pilote de LED que vous avez choisie . Vous devez tenir compte de ce poids supplémentaire lors du montage des luminaires et de la planification structurelle.

Tableau de comparaison des matériaux de boîtier

Matériaux internes : composés d"enrobage et qualité des composants

Les enceintes externes ne racontent que la moitié de l’histoire. Les matériaux internes déterminent dans quelle mesure une unité gère les contraintes électriques quotidiennes et continues.

Le rôle des matériaux d"empotage (silicone ou époxy)

Les matériaux d"enrobage encapsulent entièrement les circuits imprimés internes. Ils protègent les joints de soudure fragiles des chocs physiques et de l’humidité liquide. Les fabricants versent ces liquides dans le boîtier, leur permettant ainsi de durcir complètement.

L"enrobage en silicone offre une stabilité thermique inégalée. Il reste très flexible sur de vastes plages de températures. Cette flexibilité permanente absorbe facilement les contraintes mécaniques et les dilatations thermiques. Il empêche activement la pénétration d"humidité microscopique. Nous recommandons fortement le silicone pour les besoins extrêmes et de haute fiabilité. Il déplace parfaitement les poches d"air isolantes.

L"époxy et le polyuréthane offrent une alternative plus rigide et moins coûteuse. Cependant, ces matériaux s’avèrent très sujets aux microfissures au fil du temps. Les fluctuations extrêmes de température dilatent et contractent la structure époxy rigide. Ce cycle thermique fracture le composé, compromettant entièrement la protection imperméable interne. Vous devez éviter l’époxy dans les environnements sujets aux gels hivernaux.

Condensateurs électrolytiques et matériaux PCB

Un pilote de puissance est aussi fiable que son condensateur interne le plus faible. Les ingénieurs surveillent en permanence la dégradation des condensateurs.

Les condensateurs électrolytiques de marque à haute température restent absolument essentiels. Les condensateurs de fabrication japonaise évalués à 105°C représentent la référence de l"industrie. Les condensateurs contiennent un matériau électrolytique liquide. La chaleur oblige cet électrolyte à sécher progressivement au fil du temps. Cette évaporation constitue la principale cause de panne matérielle. L’équation d’Arrhenius indique que la durée de vie du condensateur est réduite de moitié pour chaque augmentation de température de 10°C. Les matériaux de qualité supérieure des condensateurs retardent ce processus de séchage, doublant ou triplant la longévité du matériel.

Le substrat du circuit imprimé (PCB) doit transférer la chaleur efficacement. L'épaisseur du cuivre est très importante pour les chemins à courant élevé. Les matériaux des panneaux FR4 de qualité supérieure ont un impact sur l'efficacité avec laquelle la planche évacue la chaleur vers le boîtier extérieur. Un de haute qualité pilote LED utilise d'épaisses traces de cuivre de 2 onces. Ces traces plus épaisses réduisent considérablement la résistance électrique et évitent les points chauds localisés.

Faire correspondre les choix de matériaux aux applications à forte demande

Vous ne pouvez pas appliquer une approche générique et universelle à la sélection des composants. Les scénarios à forte demande nécessitent des matériaux d’ingénierie hautement spécialisés.

Extensibilité et demandes de charge

Les tolérances des matériaux doivent évoluer de manière non linéaire à mesure que la puissance augmente. Un petit driver de 50 W pardonne facilement les inefficacités thermiques mineures. Un énorme pilote de 500 W connaîtra un emballement thermique rapide sous exactement les mêmes inefficacités. Vous devez imposer des qualités de matériaux plus strictes pour les charges électriques plus élevées. Les exigences en matière de dissipation thermique s’accumulent rapidement.

Cas d"utilisation haute puissance

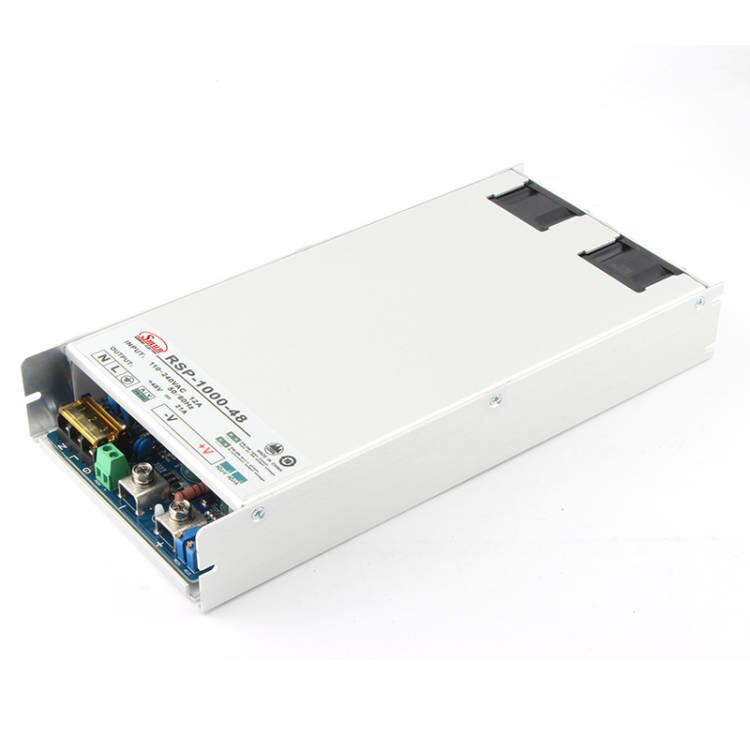

Examinons les exigences matérielles strictes pour les applications lourdes. Un exemple parfait consiste à spécifier une alimentation à découpage PFC réglable de 1 000 W..

Pourquoi le choix des matériaux est-il si important ici ? À 1 000 W, les composants actifs de correction du facteur de puissance (PFC) génèrent une chaleur substantielle et continue. Les boîtiers en plastique standard fondraient ou se déformeraient immédiatement sous ces charges. Les boîtiers en aluminium combinés à un refroidissement actif deviennent absolument obligatoires. Si l"unité utilise des ventilateurs de refroidissement, ils doivent être dotés de matériaux durables à double roulement à billes. Les paliers lisses se dégradent beaucoup trop rapidement. Alternativement, les fabricants doivent appliquer un enrobage thermique avancé en silicone pour garantir la survie sans ventilateurs.

Le matériel haute puissance nécessite des matériaux diélectriques supérieurs. Ces isolants épais empêchent activement les arcs électriques dangereux entre les traces haute tension. Des matériaux diélectriques appropriés garantissent une stricte conformité aux normes de sécurité UL Classe 1 et Classe 2. Ils protègent votre installation des incendies électriques inattendus.

Comment présélectionner un fournisseur d"alimentation pour pilote de LED en fonction de la transparence des matériaux

Les brochures marketing exagèrent souvent les allégations de performance générale. Vous devez éviter le bruit en exigeant des données techniques vérifiables. Un cadre d"évaluation structuré vous aide à distinguer les fabricants haut de gamme des assembleurs de bas niveau.

Révision des spécifications

Vous devez examiner attentivement les spécifications de l'alimentation du pilote de LED fournies . Regardez au-delà des chiffres de base en watts.

1. Recherchez les plages de températures de fonctionnement clairement indiquées. Portez une attention particulière au point de test Tc (température du boîtier) maximum.
2. Vérifiez les données exactes du temps moyen entre pannes (MTBF). Vérifiez les conditions de test utilisées, telles que la norme militaire rigoureuse MIL-HDBK-217F.
3. Vérifiez les rapports de tests indépendants en laboratoire IP (protection contre la pénétration) et IK (protection contre les chocs). N’acceptez pas les réclamations autocertifiées.

Prochaines étapes réalisables

Suivez ces étapes pratiques avant de finaliser vos contrats d’approvisionnement.

• Exigez une transparence complète de la nomenclature (BOM) pour les composants internes critiques. Vous devez vérifier les marques exactes des condensateurs et des circuits intégrés de contrôleur.
• Demandez des unités d’échantillonnage physiques pour votre équipe d’ingénierie.
• Vérifiez physiquement la densité d’empotage interne. Vous pouvez peser l'unité pour vérifier s'il y a des vides d'air ou des remplissages de composé insuffisants.
• Testez la dissipation thermique du boîtier à l’aide de caméras thermiques sous une charge électrique maximale.

Effectuez toujours ces vérifications rigoureuses avant d'acheter des commandes en volume auprès d'un fournisseur d'alimentations pour pilotes LED . Faire confiance à des matériaux non vérifiés entraîne des risques opérationnels inutiles.

Conclusion

Les options matérielles dictent une fiabilité systémique ultime. Des boîtiers externes en aluminium aux composés d"enrobage internes en silicone, ces choix déterminent le succès du projet. Ils décident si une unité de puissance répond aux rendements attendus sur le cycle de vie ou provoque des pannes précoces du système. Nous conseillons fortement aux acheteurs de privilégier les matériaux de gestion thermique exceptionnels. Ne sacrifiez jamais la qualité des condensateurs pour des économies initiales marginales. Les risques de maintenance à long terme dépassent de loin les avantages budgétaires à court terme.

Nous vous encourageons à consulter vos fiches techniques actuelles dès aujourd’hui. Consultez directement vos ingénieurs électriciens. Vérifiez immédiatement la qualité précise des matériaux de vos conducteurs présélectionnés. Une approche proactive de la vérification des composants garantit une infrastructure d’éclairage stable et durable.

FAQ

Q : Comment le matériau d"enrobage affecte-t-il les performances thermiques d"un driver LED ?

R : Les matériaux d"enrobage comme le silicone déplacent les poches d"air isolantes à l"intérieur du pilote, créant un pont thermique qui transfère la chaleur des composants du PCB directement au boîtier externe, réduisant ainsi considérablement les températures de fonctionnement internes.

Q : Pourquoi les boîtiers en aluminium sont-ils spécifiés pour les haut-parleurs à haute puissance ?

R : L’aluminium offre une conductivité thermique supérieure à celle du plastique. Pour les unités à haut rendement, le boîtier agit comme un dissipateur thermique nécessaire pour éviter l"emballement thermique.

Q : Les choix de matériaux ont-ils un impact sur les performances de gradation d"un driver LED ?

R : Indirectement, oui. Des matériaux internes de haute qualité (comme le silicium avancé dans les circuits intégrés et les condensateurs stables) garantissent une puissance de sortie propre et sans scintillement, en particulier à l"extrémité inférieure d"une courbe de gradation. Les composants bon marché se dégradent plus rapidement, provoquant des profils de gradation incohérents au fil du temps.
