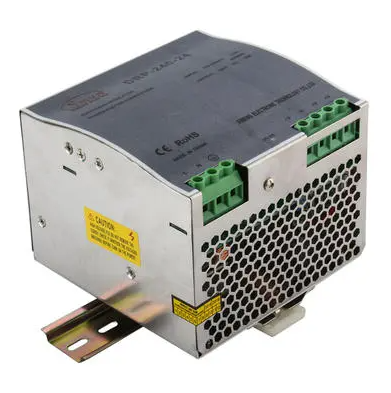

Selon la classification de la connexion entre le tube de commutation et la charge, lechanger de source d'alimentationpeut être divisé en trois types : série, parallèle et couplé par transformateur (parallèle).Vous trouverez ci-dessous les détails de ces différents types.
Voici le contenu :
Type de série
Type parallèle
Type couplé par transformateur d'impulsions (parallèle)
Type de série
La forme de base de l'alimentation à découpage est l'alimentation à découpage connectée en série, qui se caractérise par la connexion en série du régulateur à découpage avec la charge.Par conséquent, les exigences de tension de tenue des tubes de commutation et des diodes à courant continu sont faibles.Et le condensateur de filtrage dans le tube de commutation marche et arrêt est en courant, donc les performances de filtrage sont bonnes, le coefficient d'ondulation de la tension de sortie est faible.Et ses exigences en matière de section transversale du noyau de l'inducteur de stockage d'énergie sont également plus petites.Cependant, il présente également des inconvénients : il n'y a pas de transformateur d'isolement entre la tension continue de sortie et la tension du réseau.Et si le court-circuit interne du tube de commutation, toute la tension d'entrée directement à la charge, provoquera une surtension ou une surintensité de charge, endommagera les composants.Par conséquent, le côté sortie doit généralement ajouter un régulateur de tension pour protéger.
Type parallèle
Le circuit de base du régulateur à découpage de type parallèle est le même que le circuit en série car le tube de commutation est connecté en parallèle avec la charge et est appelé type parallèle.De plus, la diode est généralement appelée redresseur d'impulsions.Lorsque la conduction saturée du tube de commutation, la tension d'entrée est ajoutée aux deux extrémités de l'inductance de stockage d'énergie.A ce moment, le courant dans l'inducteur monte linéairement, la diode inverse la polarisation et se coupe, l'inducteur stocke de l'énergie, le courant requis par la charge est fourni par la tension chargée sur le condensateur il y a quelque temps.
Lorsque la coupure du tube de commutation d'alimentation à découpage, la conduction VD, à travers l'inductance de la baisse linéaire du courant, la tension d'induction est laissée négative à droite positive, tension d'entrée et inductance sur la tension d'induction avec série de polarité, tension d'entrée de puissance et inductance libérée par le l'énergie en même temps pour fournir du courant à la charge et pour charger le condensateur.
De même, lorsque l'équilibre dynamique est atteint, l'inducteur augmente le flux de courant lorsque le tube de commutation est saturé et diminue le flux de courant lorsque le tube de commutation est coupé, c'est-à-dire que l'énergie sur l'inducteur reste constante.
Type couplé par transformateur d'impulsions (parallèle)
Le dispositif de commutation des alimentations à découpage couplées par transformateur peut être un transistor bipolaire ou un tube à effet de champ.Ici, l'enroulement primaire du transformateur d'impulsions joue le rôle d'inducteur de stockage d'énergie, le transformateur d'impulsions transmet l'énergie par couplage inductif, ce qui peut isoler le côté entrée et le côté sortie régulé l'un de l'autre et réaliser le boîtier (plaque de base) sans électricité, et peut également obtenir une variété de tensions continues, ce qui facilite la production et la maintenance. Par conséquent, la plupart des téléviseurs couleur utilisent une alimentation à découpage couplée par transformateur.
L'efficacité de conversion élevée de l'alimentation à découpage est un grand avantage, et en raison de sa fréquence élevée, elle utilise un transformateur léger de petite taille.Par conséquent, l'alimentation à découpage sera plus petite que la taille de l'alimentation linéaire, le poids sera relativement léger.À ce stade, Zhejiang Ximeng Electronic Technology Co., Ltd. peut garantir les besoins et la qualité des clients.
