Le filtre de puissance de purification EMI monophasé AC 220 V Bolt Connection est un composant essentiel conçu pour protéger vos systèmes électriques contre les interférences électromagnétiques perturbatrices. Conçues spécifiquement pour les réseaux électriques monophasés, les séries CW4-S et CW4E-S offrent une suppression exceptionnelle du bruit, garantissant le bon fonctionnement des équipements industriels et commerciaux sans dégradation du signal. En intégrant ce filtre d'alimentation dans vos panneaux de commande ou châssis d'appareil, vous pouvez atténuer efficacement les risques d'approvisionnement associés au dysfonctionnement de l'équipement, aux temps d'arrêt inattendus et aux problèmes de conformité.
Caractéristiques et avantages
Cette série de filtres de puissance EMI est conçue dans un souci de praticité et de fiabilité à long terme, offrant des avantages significatifs aux intégrateurs de systèmes et aux fabricants d'équipements :
Taille compacte et installation facile : conçu avec un encombrement très réduit, ce filtre de puissance EMI permet un montage sur châssis rapide, simple et sécurisé. Cette conception compacte réduit considérablement le temps d'installation, diminue les coûts de main-d'œuvre et optimise la disposition interne dans les panneaux de commande électriques ou les boîtiers d'équipement encombrés.
Connexions polyvalentes aux bornes à boulons : doté de styles de connexion à boulons robustes et fiables, le filtre garantit des contacts électriques sécurisés même dans des environnements sujets à des vibrations. Cette connexion stable minimise les besoins de maintenance, réduit la résistance de contact et améliore la sécurité globale du système pendant un fonctionnement continu.
Suppression supérieure des EMI et des RFI : offre d'excellentes performances d'atténuation conduite ainsi qu'une protection très efficace contre les impulsions de surtension. En supprimant activement les interférences radio (RFI) et électromagnétiques (EMI), il protège les composants sensibles en aval, les microprocesseurs et les capteurs des fluctuations du réseau électrique, des pics de tension et du bruit haute fréquence.
Applications typiques
Ce filtre EMI monophasé AC 220 V est très polyvalent et adapté à un large spectre d'environnements exigeants où la qualité de l'alimentation est essentielle :
Équipement électrique et électronique : fournit une alimentation propre et purifiée à l’électronique industrielle générale, aux alimentations électriques et aux instruments de test. Il garantit un fonctionnement stable et réduit considérablement le risque de dysfonctionnement ou de lectures inexactes causés par le bruit des lignes électriques.
Équipement médical et domestique : idéal pour les appareils de diagnostic médical sensibles, les systèmes de surveillance des patients et les appareils électroménagers intelligents avancés. Le maintien d’une intégrité stricte du signal et la minimisation des émissions électromagnétiques sont essentiels dans ces applications pour garantir la sécurité des patients et la fiabilité des appareils.
Systèmes d'automatisation et de communication de données : Fortement recommandé pour les contrôleurs d'automatisation industrielle (PLC), la robotique, les réseaux de communication de données et les équipements électroniques de traitement de données. Le filtre aide à prévenir la perte de paquets de données, les erreurs de communication et les réinitialisations inattendues du système en filtrant les interférences haute fréquence perturbatrices de l'alimentation secteur.
Spécifications techniques
Comprendre les paramètres techniques est essentiel pour une sélection appropriée des composants. La série CW4 est conçue pour répondre aux normes rigoureuses de l'industrie, offrant une large sélection de courants nominaux pour s'adapter à diverses capacités de charge. La robustesse diélectrique et la large plage de températures de fonctionnement garantissent un fonctionnement fiable du filtre, même dans des conditions thermiques exigeantes.
Tension de fonctionnement continue maximale : 250 VAC
Fréquence de fonctionnement : 50/60 Hz
Courants nominaux : 3A – 40A à 40℃ Max
Tension de test à potentiel élevé (1 min) : ligne à ligne 1 500 V CC / ligne à terre 1 500 V CA
Plage de température de fonctionnement et de stockage : -25 ℃ ~ +85 ℃ (catégorie climatique 25/085/21)
Matrice de modèle et spécifications
Veuillez vous référer à la matrice de modèles détaillée ci-dessous pour sélectionner la configuration unipolaire ou bipolaire appropriée et le courant nominal requis pour les besoins spécifiques de votre application.
| Diagramme schématique | Modèle | Spécifications | Actuel |

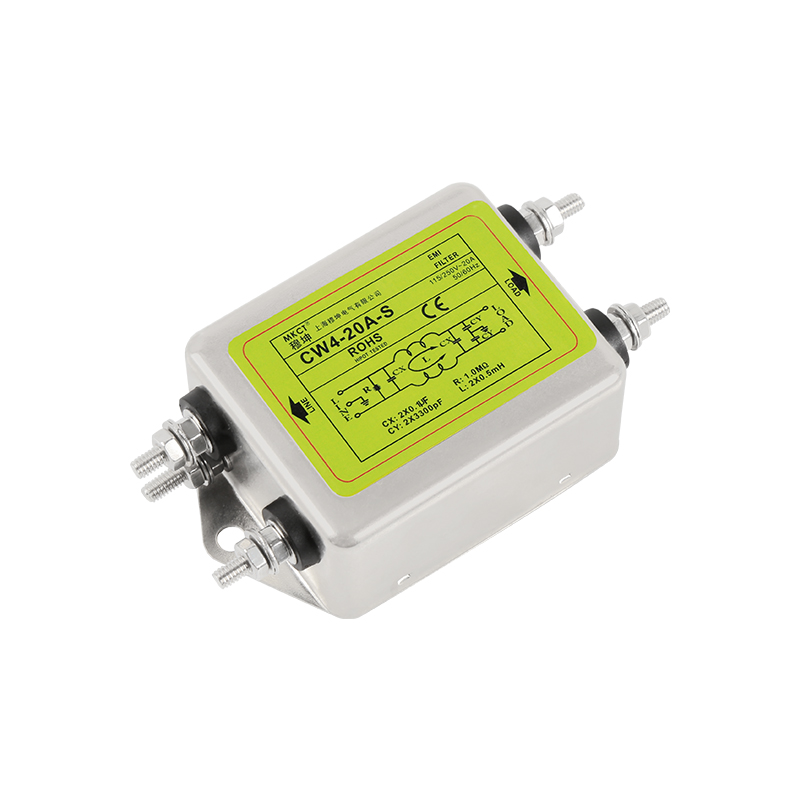

 | CW4-3A-S | unipolaire boulonné | 3A |
| CW4-6A-S | 6A |
| CW4-10A-S | 10A |
| CW4-20A-S | 20A |

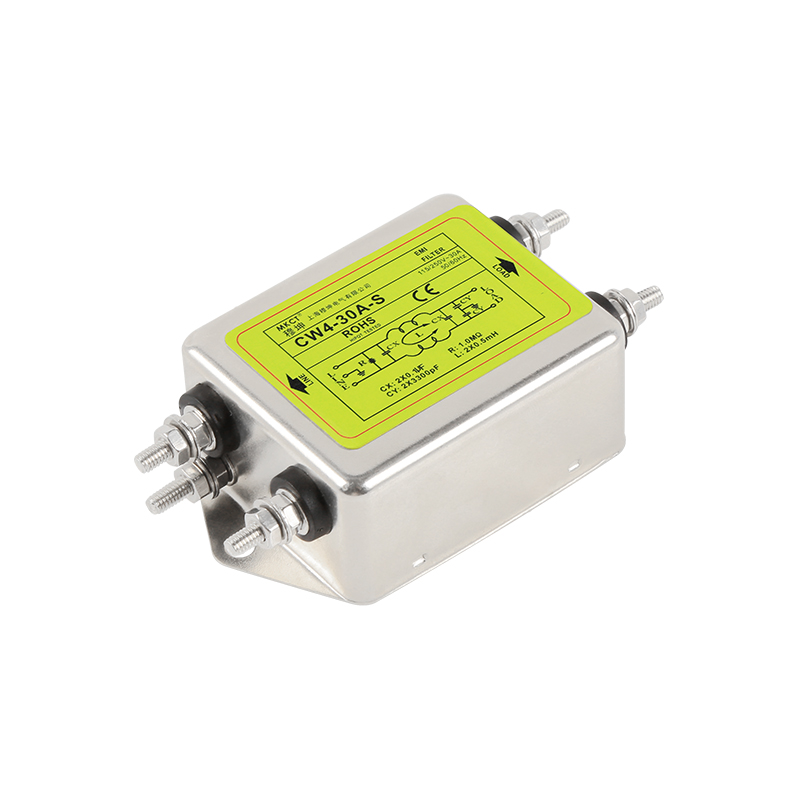

| CW4-30A-S | 30A |
| CW4L2-3A-S | bipolaire boulonné | 3A |
| CW4L2-6A-S | 6A |
| CW4L2-10A-S | 10A |
| CW4L2-20A-S | 20A |
| CW4L2-30A-S | 30A |

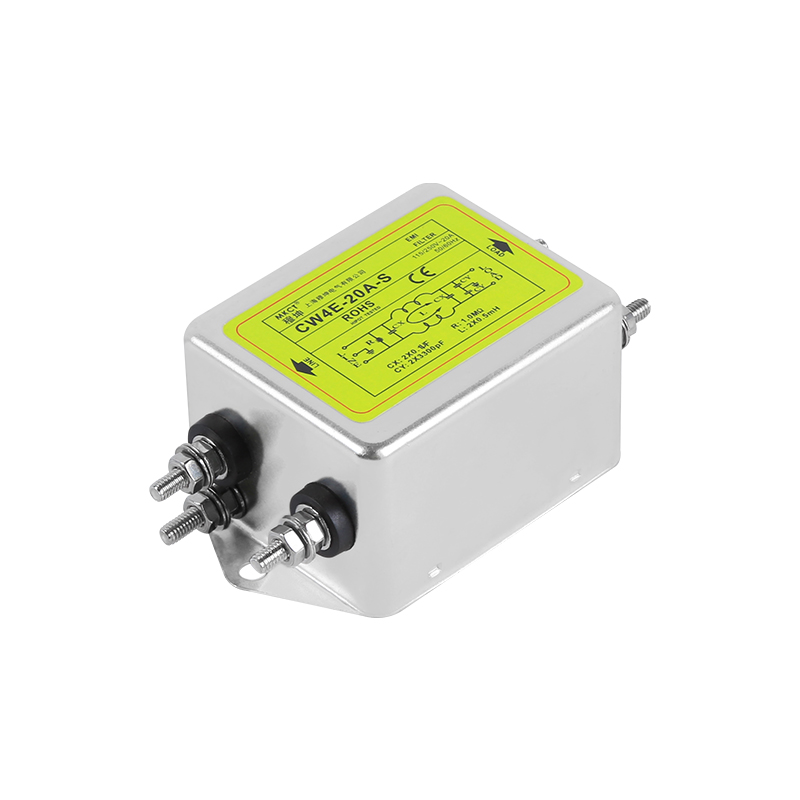

| CW4E-3A-S | unipolaire boulonné | 3A |
| CW4E-6A-S | 6A |
| CW4E-10A-S | 10A |
| CW4E-20A-S | 20A |

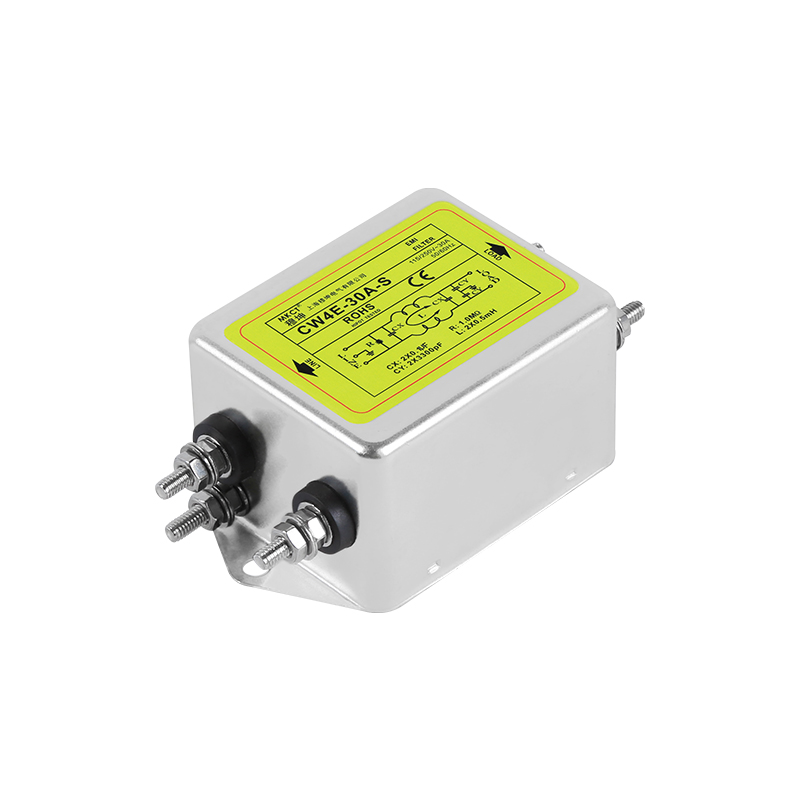

| CW4E-30A-S | 30A |

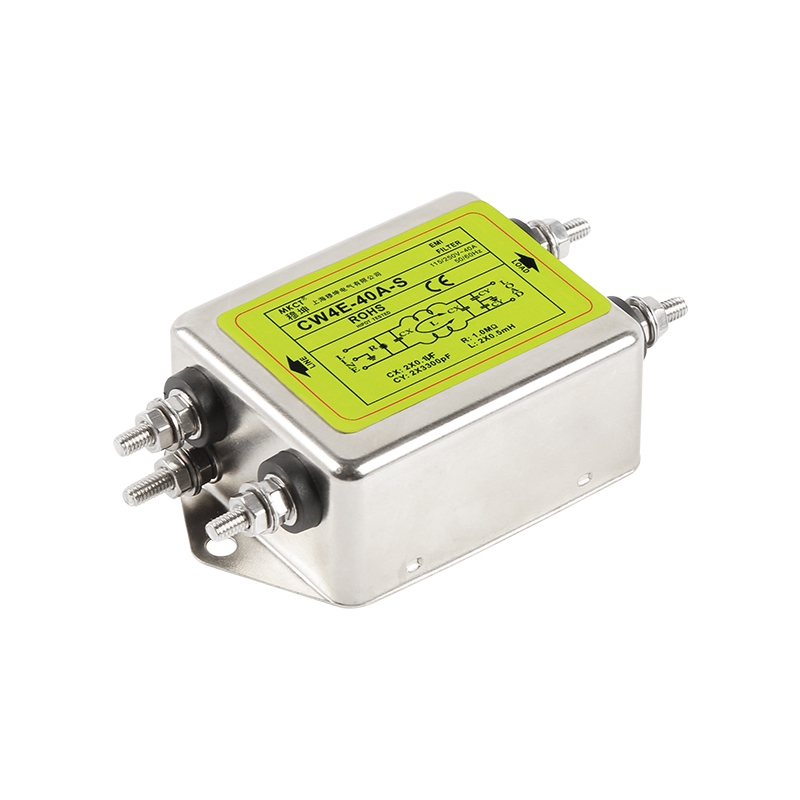

| CW4E-40A-S | 40A |
| CW4EL2-3A-S | bipolaire boulonné | 3A |
| CW4EL2-6A-S | 6A |
| CW4EL2-10A-S | 10A |
| CW4EL2-20A-S | 20A |
| CW4EL2-30A-S | 30A |
Pour des courbes de performances complètes, des dessins dimensionnels et d'autres documents techniques, veuillez vous référer à la section de fiche technique dédiée dans l'onglet adjacent.
