Filtre d'alimentation EMI CW2B-1A/3A/6A/10A-T à entrée IEC avec fusible et interrupteur en option

Caractéristiques

Filtre d'entrée d'alimentation IEC, conception intégrée du module avec interrupteur et fusibles.

Pour instruments de mesure et mini-électroniques

Bonnes performances de suppression des interférences

Applications typiques

Équipement électronique industriel

Équipements médicaux et commerciaux

Matériel de bureau et de test

Spécifications techniques

Tension de fonctionnement continue maximale : 250 VAC

Fréquence de fonctionnement : 50/60 Hz

Courants nominaux : 1A-10A@40℃ Max.

Tension de test à haut potentiel (1 min) : ligne à ligne 1 500 V CC/ligne à terre 1 500 V CA.

Plage de température de fonctionnement et de stockage : -25 ℃ ~ + 85 ℃ (25/085/21)

Diagramme schématique	modèle	Spécifications	Actuel	Note

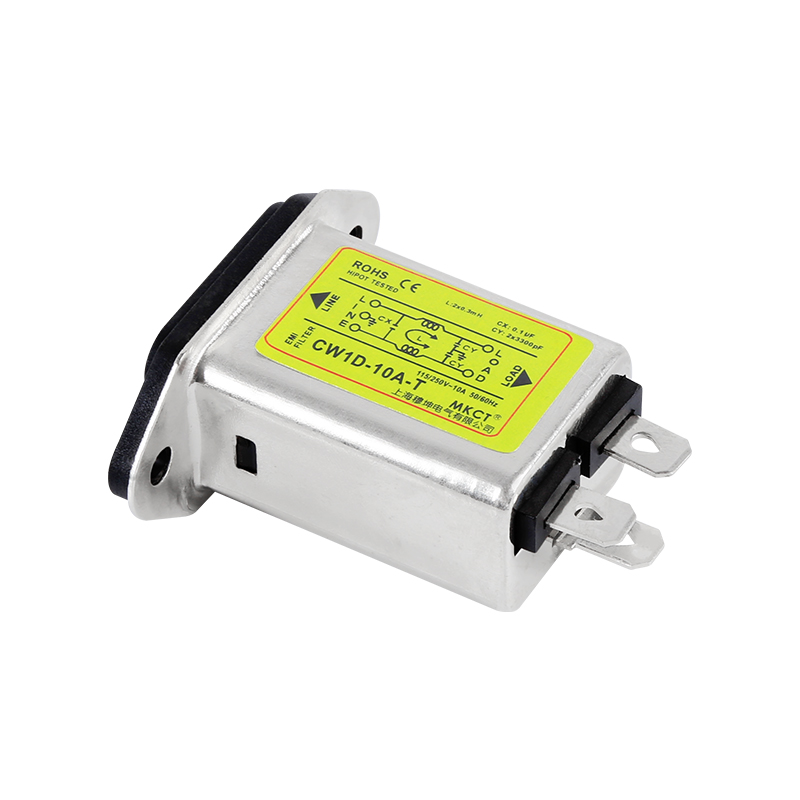

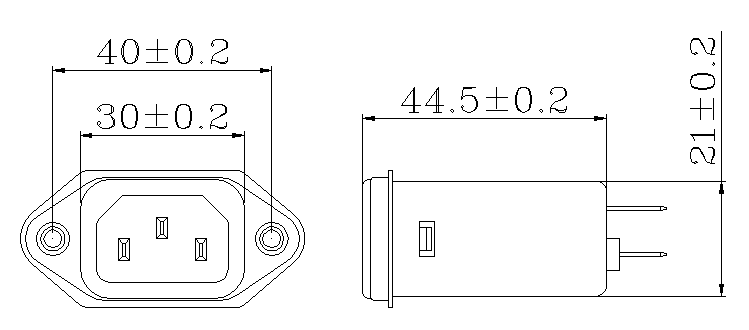

	CW1D-1A-T	Entrée prise CEI	1A
	CW1D-3A-T		3A
	CW1D-6A-T		6A
	CW1D-10A-T		10A
	CW2B-1A-TL(D2)	Entrée prise CEI	1A	Changez avec la lumière
	CW2B-3A-TL(D2)		3A
	CW2B-6A-TL(D2)		6A
	CW2B-10A-TL(D2)		10A
	CW2B-1A-T(D2)	Entrée prise CEI	1A	Interrupteur sans lumière
	CW2B-3A-T(D2)		3A
	CW2B-6A-T(D2)		6A
	CW2B-10A-T(D2)		10A

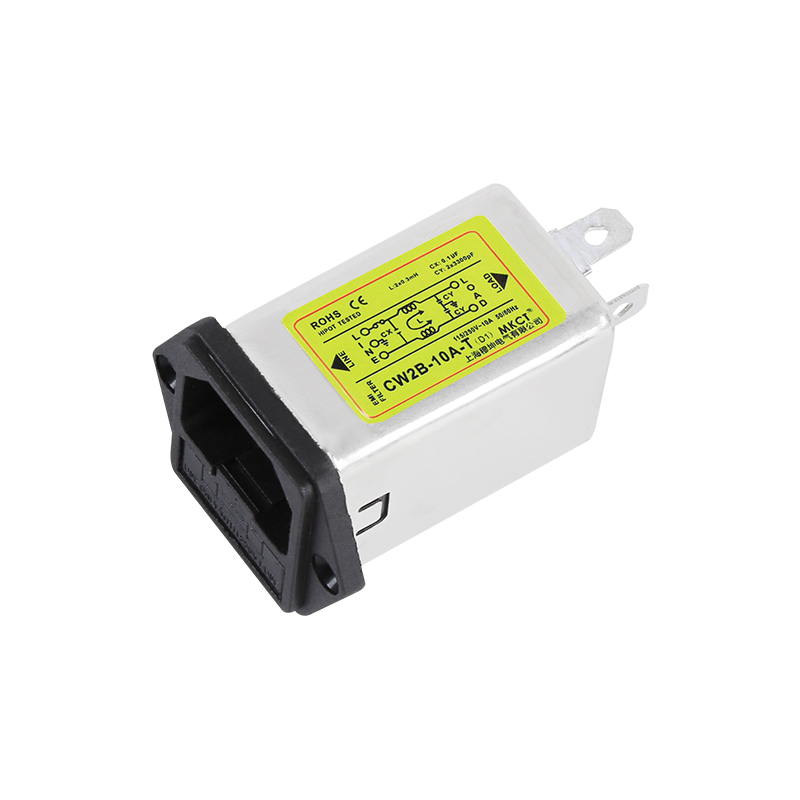

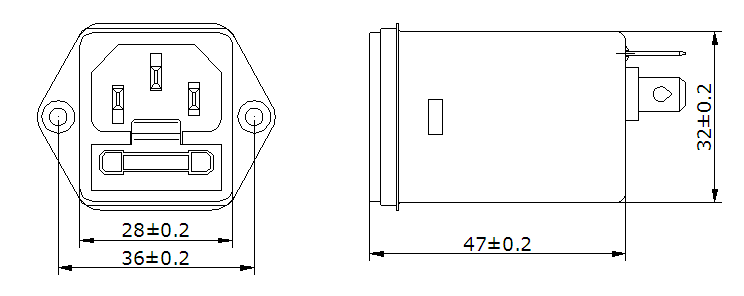

	CW2B-1A-T(D1)	Entrée prise CEI	1A	Fusible unique
	CW2B-3A-T(D1)		3A
	CW2B-6A-T(D1)		6A
	CW2B-10A-T(D1)		10A
	CW2B-3A-T2(D1)	Entrée prise CEI	3A	Double fusible
	CW2B-6A-T2(D1)		6A
	CW2B-10A-T2(D1)		10A

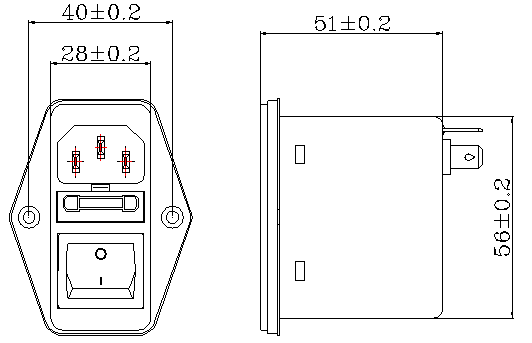

	CW2B-1A-T(D3)	Entrée prise CEI	1A	Interrupteur Fusible simple
	CW2B-3A-T(D3)		3A
	CW2B-6A-T(D3)		6A
	CW2B-10A-T(D3)		10A
	CW2B-3A-T2(D3)		3A	Interrupteur Double fusible
	CW2B-6A-T2(D3)		6A
	CW2B-10A-T2(D3)		10A

Pour plus de détails, veuillez consulter les fiches techniques.
