Les alimentations de commutation sont devenues l'épine dorsale de l'électronique moderne, de l'automatisation industrielle à l'électronique grand public. Malgré leur adoption généralisée, les préoccupations persistent toujours - les alimentations de commutation sont-elles bruyantes et moins fiables par rapport aux alternatives linéaires? Dans cet article, nous décomposons ces préoccupations et offrons des informations détaillées pour vous aider à comprendre la vérité derrière ces hypothèses.

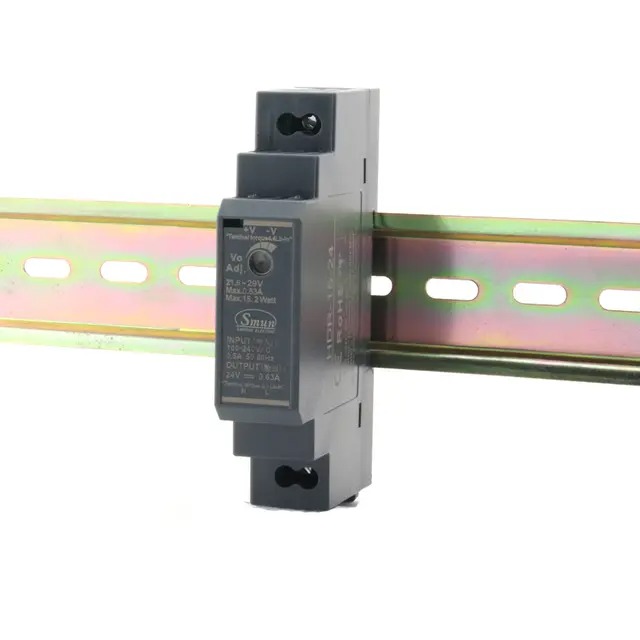

Qu'est-ce qu'une alimentation de commutation et comment fonctionne-t-elle?
Une alimentation de commutation (également connue sous le nom d'alimentation en mode commutateur ou SMPS) est un convertisseur d'alimentation électronique qui utilise des circuits de commutation et de contrôle à haute fréquence pour convertir efficacement la puissance électrique. Contrairement aux alimentations linéaires traditionnelles qui reposent sur la chute de tension résistive et les grands transformateurs, les alimentations de commutation régulent la tension de sortie à l'aide d'une série de transistors qui s'allument rapidement.
Cette opération à haute fréquence, souvent dans la plage de 20 kHz à plusieurs MHz, permet des tailles de composants plus petites, un poids plus léger et une efficacité énergétique nettement plus élevée. Ces caractéristiques ont fait de l'alimentation de commutation des fournitures par défaut pour la plupart des appareils modernes.
Les applications typiques comprennent:
| Type d'application | Exemples de |
| Automatisation industrielle | PLCS, capteurs, armoires de commande |
| Électronique grand public | Téléviseurs, consoles de jeux, chargeurs |
| Équipement de communication | Routeurs, modems, stations de base |
| Systèmes d'éclairage LED | Réverbères, signalisation, utilisation architecturale |
Cependant, bien que ces avantages ne soient pas contestés, il est essentiel d'explorer les critiques communes entourant le bruit et la fiabilité.
Les alimentations de commutation sont-elles vraiment bruyantes?
L'une des critiques les plus courantes de l'alimentation de l'énergie de commutation est le bruit électrique et acoustique . Mais pour vraiment répondre à cette question, nous devons faire la distinction entre deux types de bruit différents:
1. Bruit électrique (EMI / RFI)
Les alimentations de commutation produisent intrinsèquement des interférences électromagnétiques (EMI) et des interférences radiofréquences (RFI) en raison de leurs opérations de commutation à haute fréquence. Cependant, les alimentations modernes de commutation, telles que celles utilisées dans les convertisseurs AC-DC réglementés, sont conçues avec des filtres EMI intégrés, le blindage et la conformité aux normes internationales de CEM.
De plus, l'étendue du bruit dépend souvent de la qualité de conception. Les alimentations de commutation industrielle haut de gamme sont conçues avec des tolérances étroites, une tension d'ondulation minimisée et des sorties filtrées pour réduire le bruit électrique aux niveaux bien dans les limites acceptables.
2. Bruit acoustique (bourdonnement ou gémissement)
Le bruit acoustique, en revanche, peut parfois se produire en raison de la magnétostriction dans les transformateurs ou les vibrations des condensateurs en céramique lorsqu'ils fonctionnent à certaines fréquences. Cependant, cela est généralement inaudible dans les fournitures bien conçues opérant au-dessus de 20 kHz, qui est en dehors de la gamme auditive humaine.
Bien que toutes les alimentations de commutation génèrent un certain niveau de bruit, il n'est pas intrinsèquement problématique et est souvent bien contrôlé grâce à une bonne ingénierie.
Dans quelle mesure les alimentations de commutation sont-elles fiables?
Un autre mythe répandu est que la commutation d'alimentation est moins fiable que les alimentations linéaires. Allons à cela en comprenant les facteurs qui affectent la fiabilité:
1. Gestion thermique
L'une des préoccupations dans la conception de l'alimentation de commutation est la production de chaleur . Parce que ces appareils fonctionnent à des fréquences élevées, elles génèrent de la chaleur localisée dans des composants comme les MOSFET et les inductances. Cependant, la plupart des conceptions modernes intègrent le contrôle de protection de la , protection de l'arrêt thermique et des dissipateurs de chaleur ou des systèmes de refroidissement à base de flux d'air.
Une bonne gestion thermique garantit que les composants fonctionnent bien en dessous de leurs cotes de température maximales, étendant considérablement la durée de vie de l'alimentation.
2. Mécanismes de protection intégrés
Les alimentations de commutation d'aujourd'hui sont souvent équipées d'une gamme de caractéristiques de protection :
| protection Type | de fonction Fonction |
| Protection contre la tension | Empêche les pointes de sortie de nuire aux appareils connectés |
| Protection contre les surcharges | Arrête ou limite le courant sous une charge élevée |
| Protection de court-circuit | Garantie des composants internes lors des événements de court-circuit |
| Arrêt sur la température | Désactive automatiquement la sortie pendant la surchauffe |
Ces fonctionnalités améliorent non seulement la sécurité de l'appareil , mais ajoutent également une valeur significative à la fiabilité globale.
3. Longutier des cotes de durée de vie et de MTBF
Les alimentations de commutation bien conçues possèdent souvent des cotes MTBF (temps moyen entre les échecs) de 100 000 heures ou plus. Avec une utilisation et une installation appropriées, ils offrent des années de services ininterrompus dans des environnements industriels et commerciaux.
Comparaison de la fiabilité de l'alimentation de commutation par rapport à l'alimentation linéaire
Pour fournir une vue plus objective, considérons les principales différences:
| Fonction de | commutation Alimentation Alimentation | linéaire Alimentation |
| Efficacité | 80–95% | 50–60% |
| Taille et poids | Compact et léger | Volumineux et lourd |
| Sortie de chaleur | Plus faible en raison d'une efficacité élevée | Plus élevé en raison de la perte d'énergie |
| Bruit (EMI / RFI) | Plus élevé mais contrôlable | Très bas |
| Réglementation et flexibilité | Haute précision avec une large gamme | Limité |
| Durée de vie | Long avec une conception appropriée | Long mais moins riche en fonctionnalités |
Bien que les alimentations linéaires puissent gagner dans des environnements à faible bruit (tels que l'équipement audio ou de laboratoire), les alimentations de commutation dominent dans presque toutes les autres domaines , en particulier lorsque l'espace, le coût et l'efficacité sont importants.
FAQ communs sur la commutation d'alimentation
Q1. L'électricité de commutation peut-elle fournir des dommages à l'électronique sensible?
Pas si conçu correctement. Avec un filtrage, une réglementation et une protection contre la surtension appropriés, les alimentations de commutation sont parfaitement sans danger pour les dispositifs sensibles tels que les microcontrôleurs, les LED et les équipements de communication.
Q2. Pourquoi certains appareils bourdonnent-ils lorsqu'ils sont alimentés par une alimentation de commutation?
Le bourdonnement résulte généralement de la conception inférieure ou des composants vieillis. Des conceptions de qualité fonctionnent au-dessus de 20 kHz pour éviter les fréquences audibles et utiliser des composants magnétiques stables pour empêcher le gémissement de la bobine.
Q3. Quelles certifications dois-je rechercher?
Recherchez des certifications telles que CE , UL , ROHS et la conformité FCC . Ceux-ci indiquent que le produit a passé des tests rigoureux pour la sécurité, l'efficacité et la compatibilité électromagnétique.
Q4. Toutes les alimentations de commutation sont-elles les mêmes?
Pas du tout. Ils diffèrent en topologie (buck, boost, flyback, avant), notes d'entrée / sortie, caractéristiques de protection, facteurs de forme et qualité de construction. Le choix d'un modèle bien révisé et spécifique à l'application assure des performances et une fiabilité.

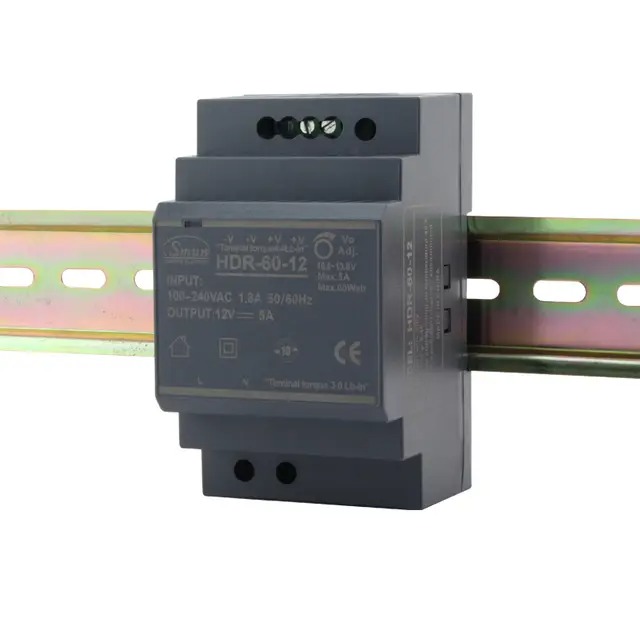

Meilleures pratiques pour installer une alimentation de commutation
Pour maximiser les performances et la durée de vie de votre alimentation de commutation , considérez ces directives:
Assurer une ventilation adéquate. L'accumulation de chaleur peut réduire considérablement la durée de vie.
Utilisez une fusion et une protection de circuit appropriées du côté d'entrée.
Évitez la surcharge. Autorisez toujours un tampon de 20 à 30% au-dessus de votre exigence de charge maximale.
Installez la protection des surtensions dans des environnements sujets aux pointes d'alimentation ou à la foudre.
Maintenir des pratiques de câblage propres pour minimiser les problèmes EMI et assurer un fonctionnement stable.
Lorsque ces mesures sont suivies, le changement d'alimentation peut fonctionner silencieusement, efficacement et pendant des années sans échecs.
Conclusion
La réponse courte n'est pas - pas lorsqu'elle est conçue et installée correctement.
Bien que les alimentations de commutation génèrent un certain niveau de bruit électrique et acoustique, celles-ci sont bien gérées dans les conceptions modernes grâce à un filtrage, un blindage et une optimisation de fréquence avancés. De même, les préoccupations concernant la fiabilité sont obsolètes, car les alimentations de commutation d'aujourd'hui sont livrées avec des cotes MTBF élevées, des caractéristiques de sécurité intégrées et des mécanismes de protection thermique qui garantissent des performances stables à long terme.
Si vous sélectionnez une alimentation de commutation pour l'automatisation industrielle, les systèmes LED ou l'électronique sensible, hiérarchisez celui qui répond aux normes internationales, offre une protection complète et correspond à vos exigences de production / charge.
Ce faisant, vous bénéficierez des avantages de la conception compacte , à haute efficacité et de la fiabilité supérieure - sans les inconvénients du bruit ou de l'instabilité.
