Les types de base d'alimentation à découpage

Comme son nom l'indique, alimentation à découpage est l'utilisation de dispositifs de commutation électroniques (tels que des transistors, des tubes à effet de champ, des thyristors en silicium, etc.), à travers le circuit de commande, de sorte que les dispositifs de commutation électroniques soient constamment « allumés » et « éteints », de sorte que les dispositifs de commutation électroniques sur la tension d'entrée pour la modulation d'impulsions, pour obtenir une conversion de tension DC/AC, DC/DC, ainsi qu'une tension de sortie réglable et une régulation automatique de la tension. Ci-dessous, nous présenterons les types de base d’alimentations à découpage.

Voici le contenu :

Alimentations à découpage auto-excitées et autres-excitées

Alimentations à découpage à modulation de largeur d'impulsion et à modulation de fréquence d'impulsion

Fonctionnement typique des tubes de commutation

Alimentations à découpage auto-excitées et autres-excitées

Selon la méthode d'excitation des dispositifs de commutation, ils peuvent être divisés en alimentations à découpage auto-excitées et autres alimentations à découpage. L'alimentation à découpage auto-excitée ne nécessite pas de circuit d'oscillation dédié, utilisant le tube régulateur de commutation comme tube d'oscillation, et n'a besoin que de mettre en place un circuit de rétroaction positive pour que le circuit commence à fonctionner, le circuit est donc relativement simple. En revanche, l'alimentation à découpage à autre excitation nécessite un oscillateur et un circuit de démarrage dédiés, et la structure du circuit est plus complexe.

Alimentations à découpage à modulation de largeur d'impulsion et à modulation de fréquence d'impulsion

La sortie de l'alimentation à découpage est liée au temps de fonctionnement du tube de commutation, qui est déterminé par le rapport cyclique des impulsions de commutation. Circuit régulateur de tension d'alimentation à découpage de contrôle de largeur d'impulsion en cours de modification de la largeur de l'impulsion de commutation pour stabiliser la tension de sortie, la fréquence de fonctionnement du tube de commutation ne change pas. Alimentation à découpage de contrôle de fréquence d'impulsion dans le processus de contrôle de régulation de tension, modifiant en même temps le cycle de service de l'impulsion de commutation, la fréquence de fonctionnement du tube de commutation change également, ce qu'on appelle le régulateur large de modulation de fréquence.

La modulation de largeur d'impulsion et la modulation de fréquence d'impulsion des deux méthodes de contrôle ont également quelque chose en commun : premièrement, elles utilisent toutes deux le principe de contrôle du rapport temporel de la régulation de tension, pour réguler le rapport cyclique des impulsions. Malgré l’utilisation de méthodes différentes, les objectifs du contrôle sont les mêmes. Deuxièmement, lorsque la charge passe de légère à lourde, ou que la tension d'entrée passe respectivement de haut à bas, la tension de sortie reste stable en augmentant la largeur d'impulsion et en augmentant la fréquence.

Le mode de fonctionnement typique du tube de commutation

Selon la connexion et le fonctionnement de la classification des tubes de commutation, l'alimentation du régulateur à découpage peut être divisée en quatre types : asymétrique, push-pull, demi-pont et pont complet. Le type asymétrique utilise un seul transistor de commutation, le type push-pull ou demi-pont utilise deux transistors de commutation et le type à pont complet utilise quatre transistors de commutation. À l'heure actuelle, les téléviseurs couleur, les moniteurs, les télécopieurs et autres alimentations à découpage utilisent souvent le type asymétrique, tandis que les alimentations à découpage pour micro-ordinateurs sont utilisées dans le type demi-pont.

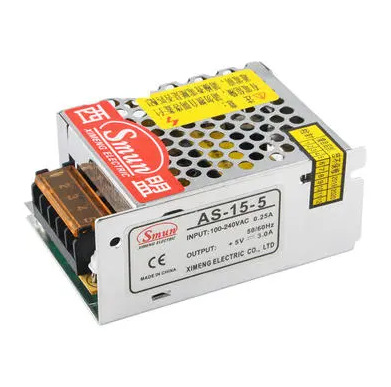

À l'aube du 21e siècle, les équipements électriques sont entrés dans les foyers de nombreuses personnes, mais les alimentations à découpage sont devenues un matériau d'application indispensable dans la vie des gens. L'alimentation à découpage produite par Zhejiang Ximeng Electronic Technology Co., Ltd. a une faible consommation d'énergie et un rendement élevé. Il peut produire une tension dans une large plage. De plus, le coût de production est relativement faible et le bruit généré lors du travail est relativement faible. C'est un bon choix d'acheter une alimentation à découpage auprès de notre société.
