Dans les panneaux d’automatisation et de contrôle industriels, une alimentation électrique peu fiable arrête fréquemment les lignes de production. Il reste le principal point de défaillance des automates, des capteurs et des modules de communication. Les ingénieurs sur-spécifient souvent ou sous-spécifient les composants de puissance lors de la conception initiale du panneau. Ils comprennent généralement mal comment les plages de tension d’entrée et l’isolation galvanique fonctionnent réellement sous des contraintes réelles. Ce malentendu augmente inutilement les dépenses initiales en matériel. Pire encore, cela crée de graves vulnérabilités du système, exposant les cartes logiques sensibles à des boucles de masse destructrices et à des pics de tension transitoires.
Nous avons conçu ce guide pour vous aider à créer une architecture d"alimentation plus robuste. Vous trouverez ci-dessous un cadre concret et axé sur la décision pour évaluer les tolérances d’entrée. Nous explorons également les exigences strictes en matière d"isolation spécifiquement adaptées aux environnements de panneaux industriels. En maîtrisant ces concepts fondamentaux, vous pouvez protéger les équipements sensibles, rationaliser votre processus de conception et prévenir les pannes inattendues sur le terrain avant qu"elles ne surviennent.
Points clés à retenir
- La plage d'entrée définit la résilience : la sélection du rapport d'entrée correct (par exemple, 2:1 contre 4:1) détermine la capacité d'un système à survivre aux chutes de tension de la batterie, à la dégradation de la tension des câbles et aux transitoires de commutation de charge.
- L'isolation est une question d'intégrité du système, pas seulement de sécurité : l'isolation galvanique est essentielle pour briser les boucles de terre et empêcher la propagation des défauts entre les actionneurs haute puissance et les circuits logiques sensibles.
- Le facteur de forme dicte la réalité thermique : lors de l'évaluation d'un convertisseur CC CC sur rail DIN , les spécifications papier pour l'isolation et la plage d'entrée doivent être comparées aux courbes de déclassement et aux limitations thermiques de l'armoire.
1. L"impact technique de la plage de tension d"entrée
Les sources d’énergie dans les environnements industriels fournissent rarement une courbe de tension parfaite et plate. Comprendre comment un convertisseur gère ces fluctuations nécessite un examen attentif des rapports de tension d"entrée. Les fabricants définissent généralement ces plages comme des ratios 2:1, 4:1 ou 8:1. Ces nombres représentent la tension d"entrée maximale divisée par la tension d"entrée minimale.
Par exemple, un système nominal de 24 V peut utiliser un convertisseur 2:1. Cet appareil accepte tout de 18 V à 36 V. Un convertisseur 4:1 conçu pour le même bus nominal 24 V peut accepter 9 V à 36 V. Un convertisseur ultra-large 8:1 pourrait s’étendre de 9 V à 75 V. Choisir le bon rapport a un impact direct sur la capacité de votre équipement à survivre aux contraintes électriques environnementales quotidiennes.
Gestion des transitoires et des creux
Une large plage d’entrée s’avère obligatoire pour tout système alimenté par batterie. Les batteries au plomb ou au lithium varient considérablement en fonction de leur état de charge. Un parc de batteries de 24 V peut rester à 27,6 V lors d"une charge groupée. Cependant, elle peut descendre en dessous de 19 V lors d’un cycle de décharge profonde. Si vous sélectionnez un convertisseur avec une fenêtre d"entrée étroite, le système s"arrêtera prématurément. Vous perdez des capacités de surveillance critiques lorsque la tension de la batterie descend en dessous du seuil opérationnel du convertisseur.
La commutation de charge provoque des maux de tête similaires. Lorsque de gros moteurs, solénoïdes ou actionneurs démarrent sur un bus CC partagé, ils consomment des courants d"appel massifs. Cette demande soudaine fait baisser fortement la tension du bus local pendant quelques millisecondes. Ces chutes de tension localisées déclenchent facilement les contrôleurs logiques sensibles. Un convertisseur 4:1 ou 8:1 traverse facilement ces creux momentanés, maintenant ainsi la stabilité de l"électronique en aval.
Compromis entre coût et capacité
Les ingénieurs sont confrontés à un compromis distinct lors de la sélection des plages d’entrée. Des plages d’entrée plus larges offrent une formidable polyvalence. Ils permettent aux équipes achats de consolider les SKU. Vous pouvez utiliser un modèle de convertisseur 4:1 sur les panneaux de commande 12 V et 24 V. Cela réduit la complexité des stocks.
Cependant, cette polyvalence entraîne des compromis. Des plages d’entrée extrêmement larges obligent souvent les concepteurs à accepter un rendement électrique de pointe légèrement inférieur. Les composants de commutation internes doivent travailler plus fort pour réduire une entrée de 75 V par rapport à une entrée stable de 24 V. De plus, les convertisseurs à rapport élevé nécessitent généralement un prix d"achat plus élevé en raison de conceptions magnétiques internes plus complexes. Vous devez spécifier des plages plus larges uniquement lorsque la volatilité du bus l"exige.
2. Isolation galvanique : quand et pourquoi votre système l"exige
L"isolation galvanique sépare physiquement les circuits d"entrée et de sortie au sein d"une alimentation. Il empêche le courant continu de circuler entre la source d"alimentation principale et la charge secondaire. L"énergie est transférée à travers cette barrière à l"aide de champs magnétiques à l"intérieur d"un transformateur ou via des ondes lumineuses à l"intérieur d"un optocoupleur. Cet espace physique agit comme un bouclier invisible pour vos appareils électroniques.
La matrice de décision : non isolé versus isolé
Avant de spécifier un composant, vous devez évaluer soigneusement l"environnement d"exploitation. Les convertisseurs non isolés partagent un terrain commun entre l"entrée et la sortie. Ils coûtent moins cher, fonctionnent de manière très efficace et occupent une empreinte physique réduite. Nous les utilisons généralement pour la régulation localisée de points de charge où les potentiels de terre restent parfaitement stables.
Les convertisseurs isolés coûtent plus cher et nécessitent plus d"espace. Cependant, les environnements industriels difficiles les nécessitent absolument. Pour simplifier votre processus de sélection, consultez le tableau ci-dessous.
Tableau : Matrice de décision des convertisseurs isolés et non isolés | Critères d'évaluation | Convertisseurs non isolés | Convertisseurs isolés |
| Mise à la terre commune | L"entrée et la sortie partagent un terrain. | Les masses d"entrée et de sortie sont complètement séparées. |
| Demande principale | Régulation du point de charge (PoL) sur un seul PCB stable. | Sols d"usine difficiles, capteurs à distance, nœuds de communication. |
| Immunité au bruit | Faible. Sensible au bruit des bus. | Haut. Bloque le bruit électrique de mode commun. |
| Empreinte et coût | Très compact et généralement peu coûteux. | Plus grand en raison des transformateurs internes ; prix initial plus élevé. |
Principaux facteurs justifiant l’isolement
La principale raison pour laquelle les ingénieurs imposent l’isolation est l’élimination de la boucle de masse. Dans les grandes usines, les points de mise à la terre situés aux différentes extrémités d’un bâtiment se situent rarement exactement au même potentiel électrique. Si vous connectez un capteur analogique ou un bus de communication RS-485 entre deux potentiels de terre différents sans isolation, des courants vagabonds circulent à travers les câbles de données. Ces courants vagabonds corrompent les paquets de données et dégradent la précision du signal analogique.
L’isolation des pannes constitue le deuxième facteur majeur. Imaginez un court-circuit catastrophique se produisant sur un bus primaire haute tension. Un convertisseur isolé contient cette panne. Il empêche une pointe de tension massive de traverser la barrière et de griller les délicats microcontrôleurs du côté secondaire.
Enfin, la conformité réglementaire dicte les limites d"isolement. Les systèmes conçus pour les environnements médicaux, ferroviaires ou explosifs doivent répondre à des normes de sécurité strictes. La norme CEI/UL 62368-1 exige souvent des tensions de tenue diélectrique spécifiques, telles que 1,5 kV, 3 kV ou 4 kV, pour garantir la sécurité de l"opérateur en cas de panne.
3. Évaluation d"un convertisseur CC CC sur rail DIN pour les environnements industriels
La conception de panneaux industriels nécessite de regarder au-delà des spécifications électriques de base. Lors de l'évaluation d'un convertisseur CC CC sur rail DIN , le facteur de forme influence considérablement la fiabilité du système. Vous devez traduire les spécifications de laboratoire au niveau des PCB en réalités dans les armoires de commande.
Le contexte du facteur de forme
Le montage compte énormément. Un convertisseur soudé sur un circuit imprimé à l"air libre subit une dynamique thermique très différente de celui d"un convertisseur étroitement fixé sur un rail métallique. Les armoires de commande industrielles souffrent d’une forte accumulation de chaleur localisée. Les entraînements moteurs, les alimentations et les contacteurs génèrent tous de l’énergie thermique. Étant donné que les armoires IP67 ou IP20 hautement étanches ne disposent pas d"un refroidissement par air pulsé, le convertisseur que vous avez choisi doit survivre grâce à la seule convection naturelle.
L"unité doit maintenir son intégrité d"isolation précise et sa régulation stricte de l"entrée lors de la cuisson à des températures ambiantes qui dépassent facilement 60°C. Si l"enrobage interne ou l"espacement des composants se déforme sous l"effet de la chaleur, la barrière d"isolation échoue.
Critères d"évaluation pour la présélection
Lors de la sélection de votre prochain convertisseur DC DC sur rail DIN , appliquez ces trois critères d'évaluation rigoureux :
- Performances EMI/EMC : L'unité répond-elle aux normes d'émission EN55032 de classe B sans nécessiter de composants de filtrage externes ? Les armoires de commande emballent hermétiquement les équipements. Un convertisseur bruyant couplera de manière inductive les interférences aux fils de capteurs analogiques voisins. Le filtrage intégré est crucial pour les espacements serrés.
- Température de fonctionnement et déclassement : Ne vous contentez pas de lire la température nominale maximale. Examinez la courbe de déclassement. Une unité conçue pour 15 watts à 25°C ne peut fournir en toute sécurité que 8 watts à 65°C. L'évaluation du comportement de l'unité à l'intérieur d'un panneau chaud et fermé évite de mystérieux arrêts en été.
- Protections intégrées : l'isolation à elle seule ne peut empêcher toutes les pannes. Vérifiez la présence de robustes OVP (protection contre les surtensions), OLP (protection contre les surcharges) et SCP (protection contre les courts-circuits). Ces mécanismes doivent se déclencher automatiquement et se rétablir progressivement une fois le défaut résolu.
Meilleure pratique : laissez toujours au moins 5 mm d'espacement de chaque côté d'un module refroidi par convection. Cet espace permet au flux d'air vertical d'évacuer la chaleur du châssis.
4. Mise en œuvre concrète : dimensionnement du convertisseur DC-DC DDR-15
Appliquons ce cadre d’évaluation à un scénario pratique. Imaginez que vous deviez spécifier une solution basse consommation pour un nœud de contrôle distribué. Ce nœud fonctionne comme une passerelle IoT au sein d’une usine de fabrication automobile bruyante. La passerelle extrait les données des appareils série existants et les transmet à une dorsale Ethernet industrielle.
Application du cadre

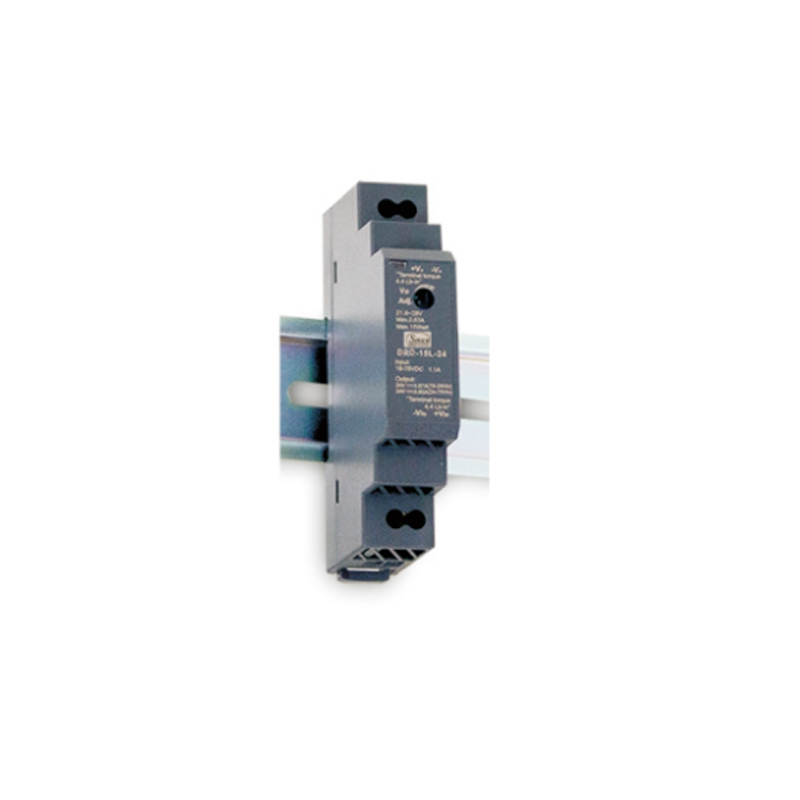

Un module tel que le convertisseur DC-DC DDR-15 s'adapte parfaitement à ce scénario en raison de ses caractéristiques techniques spécifiques. Tout d’abord, nous examinons la validation de la plage d’entrée. Cet appareil de 15 watts dispose d'une capacité d'entrée 4:1 ultra-large. Il accepte confortablement 9-36 V ou 18-75 V selon le modèle exact.
Cette large fenêtre standardise la nomenclature (BOM). L’usine utilise probablement différentes tensions de bus. Certaines armoires fonctionnent en 12 V, tandis que d"autres utilisent des bus 24 V très chargés, sujets à de fortes fluctuations de tension. Un seul modèle de convertisseur gère les deux environnements de manière transparente, éliminant ainsi le besoin de stocker plusieurs variantes.
Isolement et contraintes physiques
Ensuite, analysez les spécifications d’isolation. L"isolation des E/S de 4 kV CC offre une immunité incroyablement robuste. Les usines abritent d’énormes pics transitoires provenant des équipements de soudage et des entraînements à fréquence variable. Cette barrière de 4 kV garantit que ces pointes ne peuvent pas remonter les lignes électriques et détruire le microprocesseur sensible à l"intérieur de la passerelle IoT.
Enfin, les contraintes physiques définissent la convivialité. L"immobilier sur rail DIN comporte une prime élevée. Les panneaux de commande manquent toujours d’espace. Les profils ultra-minces, mesurant souvent environ 17,5 mm de largeur, permettent aux ingénieurs d"intégrer davantage de nœuds fonctionnels sur le rail. Malgré cette largeur étroite, une conception interne soignée garantit que les lignes de fuite et les distances de dégagement requises pour l"isolation 4 kV restent intactes.
5. Risques courants d’adoption et stratégies d’atténuation
Même les ingénieurs chevronnés interprètent parfois mal les fiches techniques des alimentations. Une mauvaise compréhension de ces spécifications conduit directement à des pannes prématurées sur le terrain. Ci-dessous, nous décomposons trois risques courants liés à l"adoption et comment vous pouvez les atténuer de manière proactive.
Confondre tension d"isolement et tension de fonctionnement
De nombreux concepteurs supposent qu"une valeur nominale d"« isolement de 1 500 V CC » signifie que le convertisseur peut fonctionner en continu sur une différence de potentiel de 1 000 V. Cette hypothèse est dangereuse.
Atténuation : vous devez reconnaître que les tensions nominales d'isolement font généralement référence à un test de tenue de 60 secondes. Ce nombre représente le pic transitoire maximum que la barrière peut bloquer momentanément. Cela n’indique pas une capacité de fonctionnement continue. Consultez toujours la fiche technique pour connaître la limite de « tension de fonctionnement continue ». Ce nombre est généralement beaucoup plus faible, souvent autour de quelques centaines de volts. Le dépassement de la tension de fonctionnement continue dégrade l'isolation interne au fil du temps.
Ignorer les exigences de charge minimale
Certaines topologies d"alimentation spécifiques nécessitent une charge minimale pour fonctionner correctement. Si vous connectez un convertisseur à un circuit de capteur qui se met occasionnellement en veille, la consommation électrique peut chuter jusqu"à près de zéro.
Atténuation : certaines conceptions de convertisseurs plus anciennes nécessitent au moins une charge minimale de 10 % pour maintenir une sortie stable. Sans cette charge, la tension de sortie peut dériver dangereusement et potentiellement endommager les capteurs connectés. Vérifiez si votre convertisseur présélectionné prend en charge une exigence « pas de charge minimale ». Les régulateurs à découpage modernes gèrent généralement les conditions de charge nulle avec élégance, mais vous devez le confirmer explicitement dans la documentation technique.
Ne pas tenir compte du déclassement thermique
Spécifier un convertisseur de 15 W pour une charge continue de 15 W semble logique sur le papier. Cependant, l’exécuter dans une enceinte à 55°C garantit une courte durée de vie du composant. La chaleur réduit considérablement l’efficacité et la capacité des composants.
Atténuation : ne faites jamais fonctionner un composant de puissance à 100 % de sa capacité dans un environnement chaud. Calculez toujours votre charge réelle en fonction de la courbe de déclassement pour haute température du fabricant. Appliquez un tampon de marge standard de 20 % à 30 %. Si votre charge maximale nécessite 15 watts dans un panneau chaud, vous devrez probablement spécifier un convertisseur de 20 ou 30 watts pour garantir une fiabilité à long terme.
Conclusion
La plage d’entrée et l’isolation galvanique représentent bien plus que les spécifications de base des cases à cocher. Ils servent de base à l’ensemble de l’architecture de votre système de contrôle. Une mauvaise évaluation de ces paramètres expose vos cartes logiques à des boucles de masse, des chutes de tension et des pics transitoires catastrophiques. En traitant le module d"alimentation comme une protection essentielle plutôt que comme un simple accessoire, vous améliorez considérablement la disponibilité du système.
Alignez le rapport d"entrée directement avec la volatilité de votre source d"alimentation. Adaptez rigoureusement les niveaux d’isolation à vos risques environnementaux en matière de bruit et de conformité en matière de sécurité. De plus, donnez toujours la priorité aux facteurs de forme vérifiés pour les environnements d’armoires à haute température.
Dans une prochaine étape, déterminez le budget de puissance précis et la tolérance de tension pour votre prochaine construction de panneaux. Téléchargez et consultez les courbes de déclassement thermique de vos convertisseurs présélectionnés. Enfin, demandez des échantillons techniques pour effectuer des tests physiques de chaleur et de charge dans vos armoires de commande réelles avant de finaliser votre nomenclature.
FAQ
Q : Quelle est la différence entre une plage d"entrée 2:1 et 4:1 ?
R : Une plage de 2:1 (par exemple, 18-36 V) permet à l"entrée maximale d"être deux fois supérieure au minimum, ce qui est idéal pour les bus 24 V stables. Une plage 4:1 (par exemple, 9-36 V) gère une entrée maximale quatre fois supérieure au minimum, nécessaire pour les environnements présentant de graves chutes de tension ou divers types de batteries.
Q : Ai-je toujours besoin d"un convertisseur DC-DC isolé pour une configuration sur rail DIN ?
R : Pas toujours, mais fortement recommandé. Si vous alimentez une charge localisée isolée (comme un indicateur LED) à partir d"une alimentation stable, des travaux non isolés. Si vous alimentez des automates programmables, des modules de communication ou si vous vous connectez à la terre d"un bâtiment, l"isolation est essentielle pour éviter les boucles de terre.
Q : Comment la fluctuation de la tension d’entrée affecte-t-elle la sortie d’un convertisseur isolé ?
R : Tant que la tension d"entrée reste dans la plage spécifiée (et que l"unité n"est pas thermiquement compromise), la topologie de commutation interne et la boucle de rétroaction maintiendront une tension de sortie étroitement régulée (généralement entre ±1 % ou ±2 %).
