Introduction
Vous êtes-vous déjà demandé comment les appareils gèrent les différents besoins en tension ? La réponse réside dans le convertisseur DC-DC . Cette technologie est cruciale pour convertir efficacement l’énergie et garantir le bon fonctionnement des appareils. Dans cet article, nous explorerons le fonctionnement des convertisseurs DC-DC et pourquoi ils sont si importants dans tous les domaines, de l'électronique portable aux systèmes d'énergie solaire.

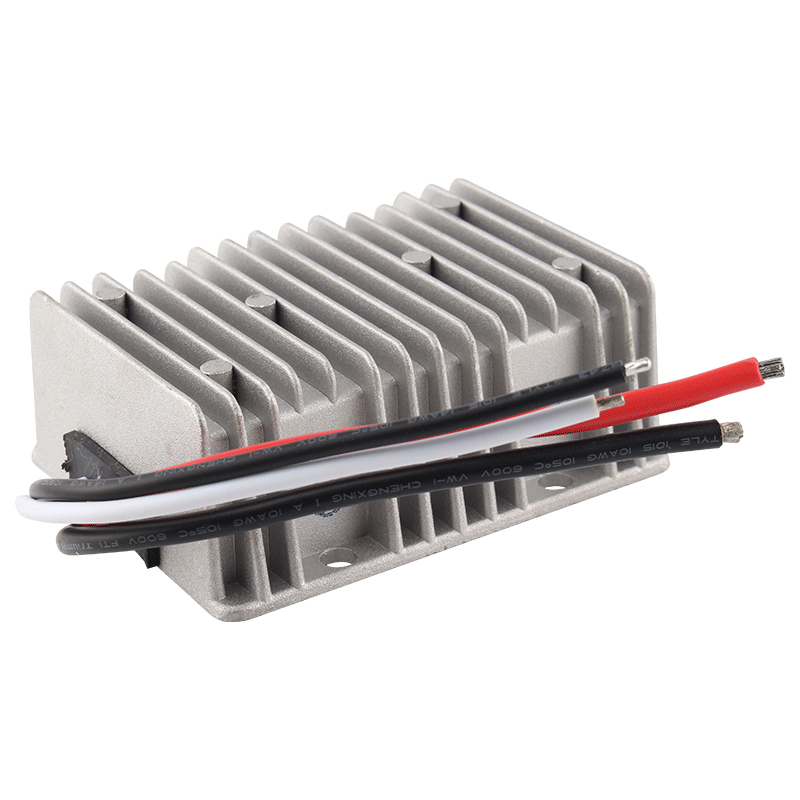

Comment fonctionne un convertisseur DC vers DC ?
Les principes de base de la conversion DC en DC
À la base, un convertisseur DC-DC est conçu pour modifier le niveau de tension d’une source d’alimentation en courant continu (DC) à une valeur supérieure ou inférieure. Ce processus repose sur une combinaison de composants clés qui composent le circuit convertisseur. Voici un aperçu du mécanisme de base :
● Convertisseurs élévateurs (Boost) : ils augmentent la tension d'une valeur inférieure à une valeur supérieure. Par exemple, il pourrait prendre une entrée de 5 V et l'augmenter jusqu'à 12 V, ce qui le rendrait utile pour des applications telles que le chargement de batteries ou les systèmes d'alimentation nécessitant des tensions plus élevées.
● Convertisseurs abaisseurs (Buck) : ils réduisent la tension d'une valeur supérieure à une valeur inférieure. Par exemple, une entrée 12 V peut être réduite à 5 V, couramment utilisée dans les systèmes d'alimentation pour les composants basse tension tels que les microcontrôleurs ou les lumières LED.
Composants clés des convertisseurs DC-DC
● Inducteurs : Ces composants stockent l'énergie sous forme de champ magnétique. Les inductances sont cruciales dans les convertisseurs élévateurs et abaisseurs, aidant à réguler le flux d'énergie et à lisser les fluctuations de tension.
● Diodes : les diodes permettent au courant de circuler dans une seule direction, garantissant ainsi que l'énergie est dirigée de manière appropriée à travers le circuit.
● Commutateurs : le commutateur, généralement un transistor MOSFET ou BJT, active et désactive rapidement le circuit pour contrôler le flux d'énergie. Cela se fait généralement à l'aide d'un signal PWM (Pulse width Modulation), contrôlant le timing marche/arrêt pour ajuster la tension de sortie.
● Condensateurs : ces composants stockent la charge électrique et aident à atténuer les fluctuations de tension provoquées par le processus de commutation.
Les convertisseurs DC-DC de Smunchina intègrent ces composants pour garantir une conversion de puissance efficace et stable. En mettant l'accent sur l'innovation et la fiabilité, Smunchina offre ses produits aux industries nécessitant des solutions d'alimentation hautes performances, telles que l'automatisation industrielle et les dispositifs médicaux.
Comprendre le processus de conversion
Le cœur du processus de conversion DC en DC réside dans les composants de commutation et le contrôle du flux d’énergie. Lorsque l'interrupteur est allumé, l'énergie circule à travers l'inductance et le condensateur. Voici comment le processus fonctionne dans chaque type de convertisseur :
● Convertisseur Boost :
○ Lorsque l'interrupteur est fermé (ON), le courant circule à travers l'inducteur, stockant de l'énergie dans son champ magnétique.
○ Lorsque l'interrupteur est ouvert (OFF), l'énergie stockée dans l'inducteur est libérée, provoquant une augmentation de la tension.
○ Ce processus se répète continuellement, conduisant à une tension de sortie supérieure à celle de l'entrée.
● Convertisseur Buck :
○ Lorsque l'interrupteur est fermé, le courant circule à travers l'inducteur, augmentant le champ magnétique et stockant l'énergie.
○ Lorsque l'interrupteur est ouvert, l'énergie de l'inducteur est libérée vers la charge et la tension diminue.
○ En contrôlant la fréquence de commutation, la tension de sortie est régulée à une valeur inférieure à celle de l'entrée.
Les convertisseurs de Smunchina suivent ce mécanisme, garantissant que la tension est convertie efficacement, qu'elle augmente ou diminue, selon l'application.
Considérations d'efficacité
L'efficacité joue un rôle crucial dans tout système de conversion de puissance, et les convertisseurs DC-DC ne font pas exception. L'un des principaux avantages de l'utilisation de convertisseurs DC-DC par rapport aux régulateurs linéaires traditionnels est leur capacité à gérer la puissance plus efficacement.
Voici pourquoi :
● Moins de dissipation thermique : contrairement aux régulateurs linéaires qui dissipent l'énergie sous forme de chaleur, les convertisseurs DC/DC convertissent efficacement la majeure partie de la puissance d'entrée en puissance de sortie utilisable. Cela réduit considérablement le besoin de systèmes de refroidissement complexes et réduit les pertes d’énergie globales.
● Efficacité supérieure : les convertisseurs DC-DC, en particulier les modèles Smunchina, atteignent souvent des niveaux d'efficacité supérieurs à 90 %, ce qui les rend idéaux pour les applications sensibles à l'énergie telles que les appareils alimentés par batterie et les systèmes d'énergie solaire. Ils sont conçus pour offrir des performances et une fiabilité élevées, ce qui en fait un excellent choix pour l'automatisation industrielle et les dispositifs médicaux.
Comparaison d'efficacité : convertisseurs CC-CC par rapport aux régulateurs linéaires
Fonctionnalité | Convertisseurs DC-DC | Régulateurs linéaires |
Efficacité | 85% - 95% | 50% - 60% |
Dissipation de chaleur | Faible | Élevé (nécessite un refroidissement supplémentaire) |
Application | Appareils alimentés par batterie, solaires, automobiles, industriels | Applications à faible consommation |
Cas d'utilisation | Augmenter/diminuer la tension | Maintenir une tension de sortie constante |
En utilisant un convertisseur DC-DC, les solutions de Smunchina offrent une augmentation significative de l'efficacité, ce qui les rend parfaitement adaptées aux environnements à forte demande comme les systèmes solaires, où la conservation de l'énergie est essentielle.
Types de convertisseurs DC-DC
Convertisseurs Buck (abaisseurs)
Un convertisseur abaisseur est conçu pour réduire la tension d'entrée à une tension de sortie inférieure, ce qui le rend idéal pour les applications où les appareils nécessitent une tension inférieure à celle fournie par l'alimentation.
● Comment fonctionnent les convertisseurs Buck : les convertisseurs Buck utilisent un inducteur pour stocker l'énergie lorsque l'interrupteur est allumé et la relâcher lorsque l'interrupteur est éteint, réduisant ainsi la tension globale fournie à la charge. En activant et désactivant rapidement la tension d'entrée, la tension de sortie moyenne devient inférieure à la tension d'entrée.
● Applications courantes :
○ Appareils alimentés par batterie : ces appareils nécessitent de faibles tensions, que les convertisseurs abaisseurs fournissent en abaissant la tension de la batterie pour alimenter efficacement les composants.
○ Systèmes automobiles : les convertisseurs Buck sont utilisés dans les voitures pour convertir la sortie haute tension de la batterie en basses tensions nécessaires aux capteurs et aux systèmes de contrôle.
○ Electronique grand public : les smartphones, ordinateurs portables et autres appareils électroniques portables s'appuient sur des convertisseurs abaisseurs pour gérer efficacement l'énergie.
Les convertisseurs abaisseurs de Smunchina sont optimisés pour ces types d'applications, garantissant une gestion fiable et efficace de l'énergie pour les appareils portables et les systèmes automobiles.
Convertisseurs Boost (Step-Up)
Un convertisseur élévateur est conçu pour augmenter la tension d'entrée jusqu'à une tension de sortie plus élevée, ce qui le rend idéal pour les applications où la tension doit être augmentée pour alimenter des composants plus exigeants.
● Comment fonctionnent les convertisseurs boost : lorsque l'interrupteur est fermé, le courant circule à travers l'inducteur, stockant l'énergie dans un champ magnétique. Lorsque l'interrupteur est ouvert, l'énergie stockée est libérée, provoquant une augmentation de la tension de sortie. Ce processus est répété rapidement pour maintenir une tension de sortie élevée.
● Applications courantes :
○ Systèmes d'énergie solaire : les convertisseurs Boost augmentent la tension des panneaux solaires à un niveau approprié pour charger les batteries ou alimenter les systèmes de réseau.
○ Véhicules électriques : dans les véhicules électriques, les convertisseurs élévateurs augmentent la tension de la batterie pour alimenter efficacement le moteur électrique.
○ Électronique portable : les appareils tels que les chargeurs portables et les lampes de poche LED utilisent des convertisseurs élévateurs pour augmenter les faibles tensions d'entrée afin de répondre à des besoins de puissance plus élevés.
Les convertisseurs élévateurs de Smunchina sont utilisés dans les applications solaires et les véhicules électriques, offrant un rendement élevé et une conversion de puissance constante, même avec des tensions d'entrée fluctuantes.
Convertisseurs Buck-Boost
Un convertisseur abaisseur-élévateur combine les fonctionnalités des convertisseurs abaisseur et élévateur, lui permettant d'augmenter ou de diminuer la tension en fonction des besoins de l'application. Cela en fait un convertisseur très polyvalent.
● Comment fonctionnent les convertisseurs Buck-Boost : Ces convertisseurs peuvent augmenter ou diminuer la tension en fonction de la différence entre la tension d'entrée et la tension de sortie. Si la tension d'entrée est supérieure à celle requise, la tension est réduite. Si la tension d'entrée est inférieure, elle l'augmente jusqu'au niveau souhaité.
● Applications courantes :
○ Systèmes solaires : dans les applications solaires, où la tension des panneaux peut fluctuer, un convertisseur abaisseur-élévateur assure une sortie constante en ajustant la tension selon les besoins.
○ Systèmes alimentés par batterie : dans les systèmes avec des tensions de batterie variables, les convertisseurs abaisseur-élévateur ajustent la tension pour garantir une fourniture efficace de puissance à la charge.
Les convertisseurs abaisseur-élévateur de Smunchina sont particulièrement utiles dans les systèmes d'énergie solaire et les applications fonctionnant sur batterie, où la tension d'entrée peut varier en raison des conditions environnementales ou des niveaux de décharge de la batterie.
Applications des convertisseurs DC-DC
Dans les systèmes d'énergie solaire
Les convertisseurs DC-DC de Smunchina jouent un rôle essentiel dans les systèmes d'énergie solaire en assurant une régulation et une conversion efficaces de l'énergie. Dans les systèmes solaires, la tension des panneaux solaires peut fluctuer en raison des changements d’ensoleillement et des conditions météorologiques. Les convertisseurs DC-DC aident à gérer ces fluctuations, garantissant que l'énergie est transférée et stockée efficacement.
● Transfert d'énergie efficace Les convertisseurs DC-DC ajustent la tension des panneaux solaires pour correspondre aux exigences des batteries ou du réseau. Cela permet d’optimiser le stockage et l’utilisation de l’énergie.
● Optimisation de la charge de la batterie Ces convertisseurs garantissent l'efficacité du processus de charge de la batterie en fournissant des niveaux de tension stables. Cela évite la surcharge et prolonge la durée de vie des batteries.
Les solutions DC-DC de Smunchina sont conçues pour répondre à ces besoins, en garantissant le fonctionnement efficace des systèmes solaires dans diverses conditions environnementales.
Dans les véhicules électriques
Les convertisseurs DC-DC sont essentiels dans les véhicules électriques (VE), où ils gèrent le flux d'énergie de la batterie haute tension vers divers systèmes du véhicule. Ces convertisseurs garantissent que tous les composants, y compris le moteur électrique, les capteurs et les systèmes de contrôle, reçoivent la bonne tension pour un fonctionnement fluide.
● Régulation de tension pour le moteur Les convertisseurs DC-DC garantissent que le moteur reçoit une tension constante et fiable, ce qui est crucial pour les performances et l'efficacité du véhicule.
● Distribution efficace de l'énergie En abaissant la haute tension de la batterie, ces convertisseurs fournissent la tension la plus faible nécessaire aux systèmes auxiliaires tels que l'éclairage, l'infodivertissement et les capteurs.
Dans Electronique Portable
Pour les appareils électroniques portables tels que les smartphones, les ordinateurs portables et les lampes de poche LED, les convertisseurs DC-DC sont utilisés pour maintenir un niveau de tension constant entre les différents composants internes. Ceci est essentiel pour le fonctionnement fiable des appareils et une utilisation efficace de la batterie.
● Stabilité de tension pour les appareils Les convertisseurs DC-DC abaissent ou augmentent la tension en fonction des besoins des composants internes de l'appareil, garantissant que chaque partie fonctionne à son niveau de puissance optimal.
● Durée de vie de la batterie améliorée En convertissant efficacement l'énergie, les convertisseurs DC-DC de Smunchina contribuent à prolonger la durée de vie de la batterie des appareils électroniques portables, réduisant ainsi le besoin de recharges fréquentes et améliorant l'efficacité globale de l'appareil.
Applications industrielles et médicales
Les convertisseurs DC-DC sont essentiels à la fois dans l'automatisation industrielle et dans les dispositifs médicaux, où ils assurent une régulation de puissance stable et fiable pour les équipements sensibles.
● Automatisation industrielle Dans les systèmes industriels, les convertisseurs DC-DC aident à alimenter les machines, les capteurs et les systèmes de contrôle. Leur capacité à augmenter ou diminuer la tension garantit que chaque partie du système fonctionne à la tension correcte.
● Dispositifs médicaux Pour les équipements médicaux tels que les appareils d'imagerie et les appareils de diagnostic, les convertisseurs DC-DC fournissent la tension stable nécessaire pour garantir un fonctionnement précis et sûr.
Les convertisseurs DC-DC de Smunchina sont conçus pour répondre aux exigences élevées de ces secteurs, en fournissant une régulation de puissance fiable pour les applications critiques dans les environnements industriels et médicaux.
Pourquoi les convertisseurs DC-DC sont-ils importants ?
Efficacité énergétique
Les convertisseurs DC-DC jouent un rôle crucial dans l’efficacité énergétique, garantissant que l’énergie est utilisée efficacement sans gaspillage inutile. Ces convertisseurs permettent la conversion de l'énergie d'un niveau de tension à un autre tout en minimisant les pertes, ce qui est essentiel dans une large gamme d'applications allant des appareils alimentés par batterie aux systèmes électriques industriels.
● Réduire le gaspillage énergétique
● Contrairement aux régulateurs linéaires traditionnels, qui gaspillent de l'énergie sous forme de chaleur, les convertisseurs DC-DC fonctionnent en allumant et éteignant rapidement les composants. Ce processus permet de convertir la majeure partie de la puissance d’entrée en sortie utile, avec une perte minimale. Ceci est particulièrement important dans les applications où la conservation de l'énergie est essentielle.Amélioration de la durée de vie de la batterie
Dans les systèmes alimentés par batterie, une conversion de puissance efficace peut prolonger considérablement la durée de vie de la batterie. Les convertisseurs DC-DC de Smunchina, par exemple, garantissent une utilisation optimale de l'énergie, réduisant ainsi le besoin de recharges fréquentes d'appareils tels que les véhicules électriques et les appareils électroniques portables.
Fonctionnalité | Impact sur l'efficacité |
Réduction des pertes d'énergie | Réduit le gaspillage d’énergie en minimisant la dissipation thermique |
Efficacité de la batterie | Prolonge la durée de vie de la batterie en optimisant la consommation d'énergie |
Économie d'énergie | Maximise la puissance de sortie avec une perte minimale |
Efficacité de l'espace et de la taille
L'un des principaux avantages des convertisseurs DC-DC est leur conception compacte, ce qui les rend idéaux pour les applications avec un espace limité. Ces convertisseurs sont très efficaces en termes de taille et de gestion de l'énergie, permettant une intégration dans des appareils où l'espace est limité.
● Conception compacte
Les convertisseurs DC-DC sont conçus pour être compacts et légers, ce qui les rend parfaitement adaptés aux petits appareils tels que les smartphones, les ordinateurs portables et les chargeurs portables. Leur petite taille ne compromet pas leur efficacité, permettant aux fabricants de les intégrer dans des conceptions limitées en espace sans sacrifier les performances.
● Convertisseurs DC-DC de Smunchina
Les solutions DC-DC compactes de Smunchina sont spécialement conçues pour les applications à espace limité, telles que l'électronique grand public et les systèmes automobiles, où le besoin d'efficacité et de fiabilité dans un petit boîtier est critique.
Gestion de l'alimentation améliorée
La gestion de l'alimentation est une autre fonction essentielle des convertisseurs DC-DC, en particulier dans les systèmes ayant des demandes de puissance variables. Ces convertisseurs régulent et distribuent efficacement l'énergie, ce qui les rend idéaux pour une utilisation dans des environnements où la tension d'entrée fluctue ou lorsque plusieurs composants nécessitent différents niveaux de tension.
● Gestion des besoins énergétiques fluctuants
Dans les systèmes solaires, par exemple, la puissance disponible peut fluctuer en raison des conditions changeantes d’ensoleillement. Les convertisseurs DC-DC augmentent ou diminuent la tension selon les besoins, garantissant ainsi que l'énergie produite est correctement régulée pour une utilisation ou un stockage efficace. Cela permet des performances stables même dans des conditions instables.
● Distribuer efficacement l'énergie
Dans les véhicules électriques, les convertisseurs CC-CC gèrent la distribution de l'énergie de la batterie haute tension vers les systèmes à basse tension, tels que l'éclairage et les capteurs, garantissant que chaque composant reçoit la tension correcte pour un fonctionnement efficace.
Système | Rôle du convertisseur DC-DC |
Systèmes solaires | Régule l'énergie des panneaux solaires pour le chargement de la batterie ou l'alimentation du réseau |
Véhicules électriques | Distribue l'énergie de la batterie aux différents systèmes du véhicule |
Automatisation industrielle | Assure une alimentation stable aux machines et aux systèmes de contrôle |
Conclusion
Un convertisseur DC-DC est un dispositif qui ajuste les niveaux de tension DC en augmentant ou en diminuant la tension pour s'adapter à différentes applications. Il utilise des composants tels que des inductances, des condensateurs, des diodes et des commutateurs pour réguler la tension, garantissant ainsi une gestion efficace de l'énergie. Par rapport aux régulateurs linéaires traditionnels, les convertisseurs DC-DC offrent un rendement plus élevé et une perte de chaleur moindre. Les produits de Smunchina , avec leur conception efficace et compacte et leur régulation de tension fiable, sont largement utilisés dans les véhicules électriques, les systèmes solaires et l'électronique portable.
FAQ
Q : Qu’est-ce qu’un convertisseur DC-DC ?
R : Un convertisseur DC-DC est un appareil électronique utilisé pour modifier le niveau de tension de l’alimentation en courant continu (DC). Il peut augmenter ou diminuer la tension pour répondre aux exigences spécifiques d'une application.
Q : Comment fonctionne un convertisseur DC-DC ?
R : Un convertisseur DC-DC fonctionne en utilisant des composants tels que des inductances, des diodes et des commutateurs pour ajuster la tension d'entrée au niveau de sortie souhaité, en l'augmentant ou en la diminuant en fonction de la configuration du circuit.
Q : Pourquoi les convertisseurs DC-DC sont-ils importants ?
R : Les convertisseurs DC-DC sont essentiels pour une gestion efficace de l'énergie, réduisant le gaspillage d'énergie, améliorant la durée de vie de la batterie et permettant une régulation de tension stable dans diverses applications telles que l'électronique portable et les systèmes solaires.
Q : Quels sont les avantages de l’utilisation d’un convertisseur DC-DC ?
R : Les principaux avantages d'un convertisseur DC-DC incluent un rendement élevé, une conception compacte, une génération de chaleur réduite et une polyvalence dans la régulation de tension, ce qui le rend idéal pour les appareils alimentés par batterie et les applications industrielles.
Q : Où les convertisseurs DC-DC sont-ils utilisés ?
R : Les convertisseurs DC-DC sont utilisés dans des applications telles que les systèmes solaires, les véhicules électriques, l'électronique portable et l'automatisation industrielle, offrant une régulation de puissance fiable et efficace.
