Accepter un nouveau lot de composants de puissance ou approuver un prototype est une décision à enjeux élevés. Un convertisseur élévateur de qualité inférieure peut entraîner une instabilité du système, des problèmes de conformité ou des dommages matériels catastrophiques. Les fiches techniques représentent souvent des conditions de laboratoire idéales et contrôlées. L"application pratique introduit les contraintes thermiques, les charges transitoires et les différents paramètres d"entrée. Ces facteurs révèlent rapidement les défauts de conception cachés sur le terrain. Nous avons conçu ce guide pour fournir aux acheteurs techniques et aux ingénieurs matériels un cadre d"inspection objectif et fondé sur des preuves. Vous apprendrez exactement comment évaluer un module de montée en puissance avant son acceptation finale. Nous couvrons en détail les tests de charge essentiels, le profilage thermique et les contrôles de conformité spécifiques aux applications. Notre objectif est de combler le fossé entre les promesses théoriques et la fiabilité sur le terrain. À la fin, vous saurez exactement quelles mesures de performance séparent un composant robuste d’un passif risqué. Vous pouvez ensuite approuver en toute confiance les prototypes pour un déploiement de masse.
Points clés à retenir
Vérifiez que les spécifications réelles du convertisseur DC Boost correspondent aux affirmations de la fiche technique, en particulier en ce qui concerne l'ondulation, le bruit et l'efficacité sous charge maximale.
Exigez des tests rigoureux de réponse thermique et transitoire pour garantir le fonctionnement des mécanismes de protection intégrés (OVP, OCP) sans dégradation des composants.
Examinez les contraintes spécifiques du cas d'utilisation (par exemple, un convertisseur boost 12 V DC 19 V DC pour les applications informatiques ou automobiles) pour la conformité environnementale et EMI.
Évaluez le fournisseur de convertisseurs DC boost en fonction de la transparence de ses tests, de son historique RMA et de sa capacité d'assistance technique après-vente.
1. Vérifiez les spécifications du convertisseur CC Core Boost sous charge
Les ingénieurs sont souvent confrontés à une dure réalité lors de l’évaluation des prototypes. Les promesses théoriques des fiches techniques correspondent rarement aux performances électriques pratiques. Votre première étape nécessite de valider les mesures de base sous une contrainte maximale. Vous devez pousser le matériel jusqu"à ses limites opérationnelles.
Stabilité de la tension d"entrée et de sortie
Testez le convertisseur sur toute la plage de tension d’entrée indiquée. De nombreuses unités fonctionnent bien à la tension nominale mais ont des difficultés aux extrêmes. Appliquez une charge continue à 100 %. Abaissez la tension d’entrée à son seuil minimum absolu. Assurez-vous que la tension de sortie reste verrouillée dans la bande de tolérance acceptable. Une chute soudaine de la tension de sortie indique une mauvaise régulation du feedback. Cela peut également indiquer qu’un inducteur sous-dimensionné sature prématurément.
Évaluation de l"ondulation et du bruit
N"acceptez pas les lectures standard d"un multimètre numérique pour la vérification des sorties. Les multimètres font la moyenne des transitoires haute fréquence. Exigez des formes d"onde d"oscilloscope à pleine charge pour inspecter le bruit haute fréquence et l"ondulation de commutation. Une ondulation excessive dégrade gravement les composants logiques en aval. Il introduit de la gigue dans les lignes de communication et perturbe les capteurs analogiques.
Erreur courante : évitez d'utiliser des fils de terre de sonde standard (la « queue de cochon »). Les longs fils de terre font office d'antennes. Ils captent les interférences électromagnétiques (EMI) ambiantes. Utilisez plutôt la technique de mesure « pointe et canon ». Gardez la boucle de terre aussi courte que possible. Limitez la bande passante de l'oscilloscope à 20 MHz pour les mesures d'ondulation standard.
Courbes d’efficacité et contrôles sceptiques
L'efficacité dicte la dissipation thermique. Tracez les courbes d'efficacité à des capacités de charge de 20 %, 50 % et 100 %. Les fabricants mettent généralement en avant l’efficacité maximale, qui se produit généralement autour de 50 % de charge. Vous devez évaluer les extrêmes. Recherchez de fortes baisses d’efficacité aux charges de pointe. Une forte baisse indique une commutation MOSFET inefficace ou de graves pertes dans le noyau d'inductance. Nous nous appuyons sur des spécifications strictes des convertisseurs DC boost pour garantir une fiabilité à long terme sous contrainte thermique.
Baisse d’efficacité typique par rapport aux performances attendues
État de charge
Comportement d’efficacité attendu
Signes avant-coureurs d’une mauvaise conception
Charge de 20 % (charge légère)
Légèrement inférieures aux pertes de commutation maximales et gérables.
Chute d"efficacité extrême, indiquant l"échec de l"entrée en mode saut d"impulsion.
Charge de 50 % (nominale)
Efficacité maximale, correspondant souvent aux affirmations des fiches techniques.
Génération thermique élevée, sans atteindre l’efficacité commercialisée.
Charge à 100 % (crête)
Chute modérée due aux pertes de conduction (I²R).
Chute abrupte en forme de falaise, indiquant une saturation de l"inducteur ou une limitation thermique sévère.
2. Effectuer des tests rigoureux de réponse thermique et transitoire
La prévention des pannes sur le terrain (souvent appelée familièrement « laisser échapper la « fumée magique ») nécessite une validation thermique agressive. Un composant de puissance doit supporter des changements de charge dynamiques sans déstabiliser le système hôte. La résilience opérationnelle à long terme dépend fortement de la gestion physique de la chaleur.
Exécution du test de charge par étapes
Configurer une charge électronique : connectez la sortie à un banc de charge CC programmable.
Programmez les étapes transitoires : faites fluctuer rapidement la demande actuelle de 10 % à 90 % et inversement.
Mesurez la récupération : surveillez la tension de sortie sur un oscilloscope.
Analysez la forme d'onde : inspectez le temps de récupération total et mesurez le dépassement ou le sous-dépassement de la tension de crête.
Une récupération lente indique une mauvaise compensation de la boucle de rétroaction. Si la tension chute trop bas, les microprocesseurs sensibles se réinitialisent. S"il atteint un niveau trop élevé, vous risquez d"endommager les condensateurs en aval.
Profilage thermique avec FLIR
Faites fonctionner le convertisseur CC CC à charge continue maximale pendant une période prolongée. Un test standard nécessite 24 à 48 heures. Placez l'unité dans une enceinte non ventilée pour simuler les conditions du monde réel. Utilisez une caméra thermique FLIR pour identifier les points chauds sur le PCB. Concentrez votre inspection sur la diode de commutation, l'inductance de puissance principale et les condensateurs de sortie. Une chaleur localisée et soutenue dégrade rapidement l’électrolyte du condensateur. Si vous ne disposez pas d'une caméra thermique, fixez les thermocouples directement aux composants à l'aide d'époxy thermique.
Validation de la courbe de déclassement
Vérifiez que les limites des composants correspondent à la courbe de déclassement thermique publiée par le fabricant. À mesure que la température ambiante augmente, la puissance de sortie maximale sûre diminue. Poussez la température ambiante à l’intérieur de votre chambre d’essai jusqu’à la limite maximale spécifiée. Si le système s"arrête prématurément ou tombe en panne, la conception de la gestion thermique interne est inadéquate.
3. Nuances spécifiques à l"application : le scénario de 12 V à 19 V
Les topologies standards échouent souvent lorsqu"elles sont soumises aux exigences strictes des applications de pointe. Des secteurs tels que l"automobile, les télécommunications et l"informatique industrielle nécessitent des tolérances opérationnelles spécialisées. La contextualisation de votre environnement de test est cruciale.
L’exigence de référence

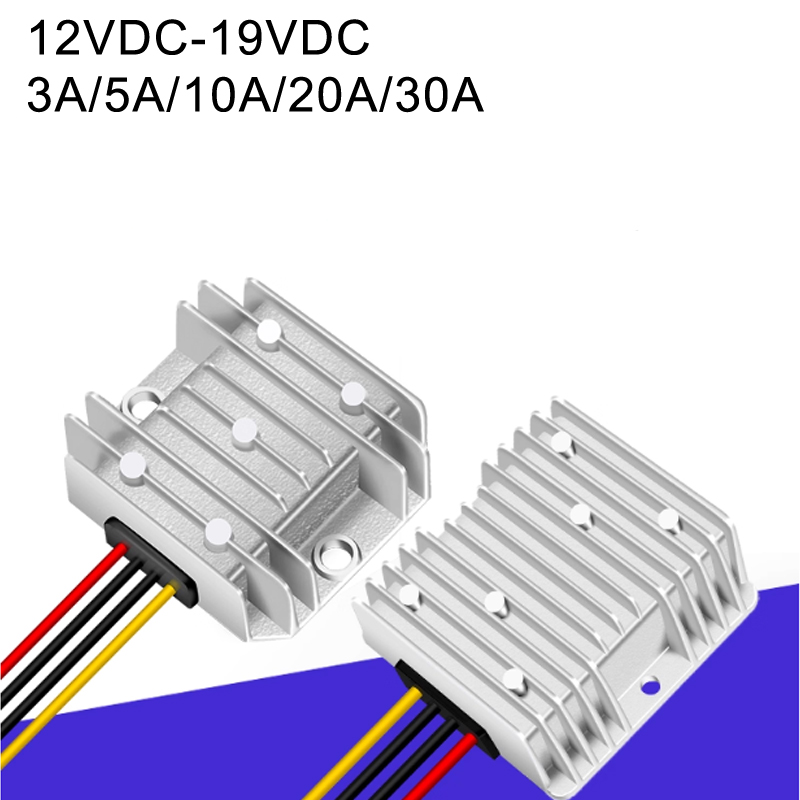

L'adaptation des rails de batterie 12 V standard à des équipements informatiques ou industriels 19 V est un défi courant. Le convertisseur boost 12v 19v dc dc constitue une excellente référence pour cette catégorie. Les batteries ne fournissent pas une énergie propre et constante. Ils fluctuent énormément en fonction de l’état de charge et des charges du système parallèle. Le convertisseur doit isoler l'équipement délicat 19 V de ces conditions d'entrée chaotiques.
Résilience au démarrage à froid et au déchargement de charge
Si vous avez l"intention de déployer l"unité dans des environnements automobiles ou de machines lourdes, vous devez tester les transitoires électriques spécifiques.
Démarrage à froid : lorsqu'un moteur démarre, la tension de la batterie peut chuter considérablement (souvent jusqu'à 6 V ou moins). Inspectez comment le convertisseur gère cette chute soudaine de tension d’entrée. Il ne doit pas faire chuter la sortie 19V.
Dumps de charge : Si la batterie se déconnecte pendant que l'alternateur est en charge, une pointe de tension massive inonde le rail d'alimentation. Le convertisseur doit bloquer cette surtension pour protéger la charge utile en aval.
Tests de conformité EMI et EMC
Les topologies élévateurs sont intrinsèquement bruyantes. Ils s"appuient sur une commutation haute fréquence pour créer de la tension. Inspectez la disposition du PCB pour un blindage approprié et des boucles de courant serrées. Demandez des rapports de certification tiers CISPR 25 (automobile) ou EN 55032 (industriel). Cette documentation garantit que le convertisseur n"interférera pas avec les appareils électroniques sensibles ou les communications radio adjacents.
4. Évaluer la protection intégrée et la récupération des pannes
Les pannes matérielles sont inévitables lors des déploiements sur le terrain. L"évaluation du comportement du matériel en cas de problème permet de distinguer les composants de qualité professionnelle des alternatives bon marché. Vous devez intentionnellement abuser de l"appareil pour vérifier ses mécanismes de sécurité.
Protection contre les surtensions et les surintensités
Forcer intentionnellement les conditions de défaut. Court-circuitez les bornes de sortie pendant que le convertisseur DC boost fonctionne à pleine puissance. L'appareil doit se verrouiller en toute sécurité ou passer en mode « hoquet ». En mode hoquet, le contrôleur arrête brièvement la commutation, attend pendant une courte période, puis tente un redémarrage progressif. Cela évite une accumulation massive de chaleur lors d’un court-circuit prolongé. Il ne devrait jamais tomber en panne de manière catastrophique ni prendre feu.
Mécanique d"arrêt thermique
Vérifiez la fonctionnalité d"arrêt thermique (TSD). Bloquez tout flux d"air et isolez le module. Conduisez-le à charge maximale jusqu"à ce que la température interne déclenche le circuit de protection. Le système doit s"éteindre de manière fiable à la température critique spécifiée. De plus, il ne devrait se rétablir automatiquement que lorsque des températures de fonctionnement sûres sont rétablies. Les réinitialisations manuelles sont inacceptables pour les déploiements industriels à distance.
Protections contre l"inversion de polarité
Un câblage incorrect lors de l"installation reste une réalité courante dans les déploiements sur le terrain. Les techniciens font des erreurs. Inspectez l’étage d’entrée pour des protections contre l’inversion de polarité. Une conception robuste intégrera une diode série ou un MOSFET à canal P pour bloquer instantanément la tension négative. Vérifiez cela en câblant intentionnellement l’entrée à l’envers. L"unité devrait simplement refuser de s"allumer, ne subissant aucun dommage interne.
5. Comment évaluer votre fournisseur de convertisseur Boost DC
Un prototype impeccable ne signifie rien si le fabricant ne peut pas maintenir la qualité à grande échelle. La logique de présélection nécessite d’enquêter sur la sécurité de la chaîne d’approvisionnement et de vérifier la fiabilité des fournisseurs. Vous achetez une relation, pas seulement un circuit imprimé.
Traçabilité et approvisionnement en composants
Un fournisseur fiable de convertisseurs DC boost doit assurer la transparence concernant ses composants critiques. Demandez-leur où ils se procurent leurs circuits intégrés de contrôle, leurs MOSFET de puissance et leurs condensateurs électrolytiques. La traçabilité empêche les pièces contrefaites d’entrer dans votre chaîne d’approvisionnement. Les condensateurs contrefaits représentent la principale cause de défaillance prématurée du champ.
Tester la transparence des données
Fournissent-ils des rapports complets de tests par lots, ou simplement des fiches techniques génériques ? Exigez des données de test réelles pour le lot spécifique que vous achetez. Recherchez les données de contrôle statistique des processus (SPC), telles que les métriques Cp et Cpk. Ces chiffres prouvent que le fabricant contrôle étroitement ses tolérances de production.
Évolutivité de la fabrication et politiques RMA
Évaluez leur capacité à passer de prototypes à une production en grand volume. Ils doivent maintenir les processus d’assurance qualité stricts validés lors de votre phase d’inspection. De plus, assurez-vous que le fournisseur dispose d’un processus robuste dirigé par des ingénieurs pour diagnostiquer les pannes sur le terrain. Demandez à voir un exemple de rapport 8D (Huit Disciplines). Un fournisseur qui étudie rigoureusement les causes profondes vous fera économiser d’énormes ressources d’ingénierie après le lancement.
Conclusion
Accepter un convertisseur DC boost nécessite de regarder au-delà des spécifications au niveau de la surface. En testant rigoureusement les limites thermiques, les réponses transitoires et les protections intégrées, vous protégez l"ensemble de votre architecture système. Ne faites jamais confiance à une fiche technique sans vérification indépendante. Forcez les conditions de panne, mesurez le bruit avec précision à l"aide d"un oscilloscope et examinez l"intégrité de la chaîne d"approvisionnement de votre fournisseur. Compilez soigneusement vos données d’inspection. Comparez-le aux exigences non négociables de l"application et exigez une documentation transparente de votre fournisseur. Vous recherchez une solution d’alimentation éprouvée et de haute fiabilité ? Contactez notre équipe d"ingénierie pour examiner vos besoins spécifiques, demander des échantillons de données de test ou obtenir un prototype pour votre propre évaluation rigoureuse.
FAQ
Q : Quelle est la cause la plus fréquente de défaillance d"un convertisseur CC élévateur pendant les tests ?
R : Les pannes sont fréquemment causées par un emballement thermique dû à une dissipation thermique sous-dimensionnée ou à une défaillance du condensateur résultant de pics de tension soutenus et non atténués lors de changements de charge rapides. Une mauvaise disposition des PCB conduisant à une inductance parasite sévère peut également détruire les MOSFET à commutation sous de lourdes charges.
Q : Comment mesurer avec précision l"ondulation de sortie d"un convertisseur DC-DC ?
R : Utilisez un oscilloscope avec le fil de terre de la sonde aussi court que possible. Souvent, les ingénieurs utilisent une méthode « pointe et barillet » directement sur le condensateur de sortie. Cela empêche la boucle de la sonde d"agir comme une antenne et de capter les EMI ambiantes, ce qui gonfle artificiellement les lectures d"ondulation.
Q : Pourquoi l"efficacité de mon convertisseur boost est-elle inférieure à celle indiquée dans la fiche technique ?
R : Les fiches techniques mettent souvent en évidence une efficacité maximale à une charge idéale et une tension d"entrée optimale. L"efficacité réelle chute considérablement en raison de températures de fonctionnement plus élevées, de tensions d"entrée sous-optimales et de conditions de charge variables non représentées dans les supports marketing. Les pertes dans le noyau d"inductance augmentent également considérablement à des températures plus élevées.
Q : Dois-je exiger des tests de conformité personnalisés de la part de mon fournisseur ?
R : Si votre application relève d"environnements réglementaires stricts (par exemple, normes ISO pour l"automobile, télécommunications ou dispositifs médicaux), vous devez exiger de votre fournisseur qu"il fournisse la documentation de test de conformité pertinente. Demandez une validation personnalisée avant l’acceptation pour vous assurer que leur lot spécifique répond exactement à vos normes environnementales.
