Lors de la conception ou de la sélection d'une source d'alimentation pour l'électronique, deux types principaux entrent en place: l'alimentation linéaire et l'alimentation de l'alimentation . Les deux ont leur place dans des applications industrielles, commerciales et de consommation, mais ils opèrent sur des principes très différents et servent des objectifs distincts. Cet article plonge profondément dans les différences, les avantages, les limitations et les applications de ces deux technologies essentielles.
Explorons les nuances des alimentations linéaires VS de commutation et vous aidons à prendre une décision éclairée.
Introduction aux principes fondamentaux de l'alimentation électrique
Chaque appareil électronique repose sur une source d'alimentation stable et fiable. Le travail d'une unité d'alimentation (PSU) consiste à convertir l'énergie électrique d'une forme à une autre - typiquement du courant alternatif (AC) au courant direct (DC) - à la tension et aux niveaux de courant requis.
Il existe deux technologies dominantes utilisées pour cette conversion:
Bien que les deux effectuent des tâches similaires, l'architecture interne, l'efficacité énergétique, les performances thermiques et la taille diffèrent considérablement. Une alimentation linéaire utilise un transformateur et des régulateurs linéaires pour démissionner de la tension. En revanche, une alimentation de commutation utilise des composants de commutation à haute fréquence et des circuits avancés pour réguler la tension et le courant.
Cette distinction fondamentale donne lieu à une gamme de caractéristiques de performance et de pertinence dans diverses applications.

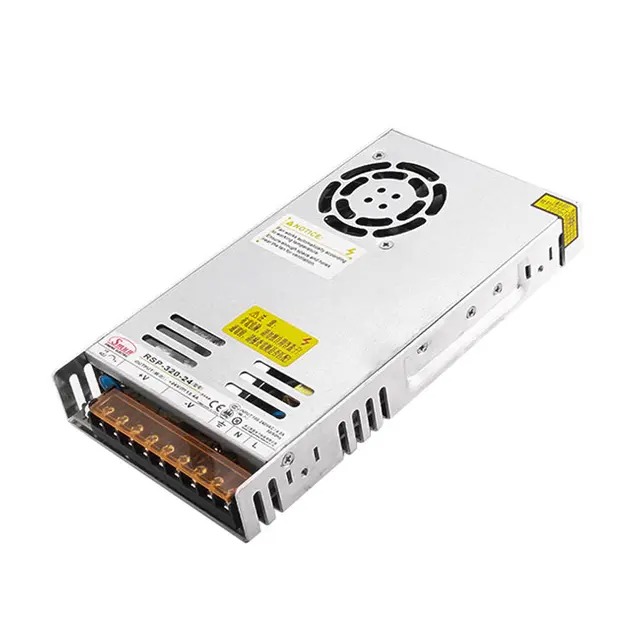

Qu'est-ce qu'une alimentation de commutation?

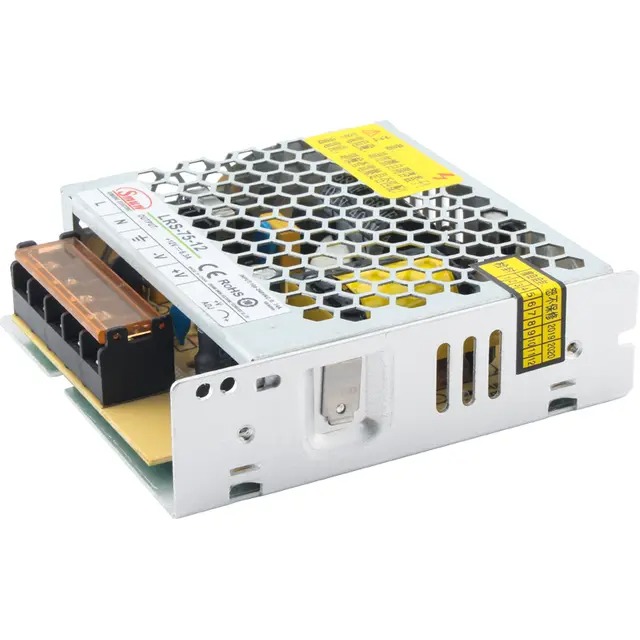

Une alimentation de commutation - également appelée alimentation en mode commutateur (SMPS) - transforme l'énergie électrique à l'aide de régulateurs de commutation à haute fréquence et de composants de stockage d'énergie tels que les inductances et les condensateurs. La série LRS-100, par exemple, est une alimentation de commutation AC-DC compacte et efficace largement utilisée dans les systèmes de contrôle industriel, l'éclairage LED et l'équipement de communication.
Comment ça marche
L'équipement d'alimentation fonctionne en activant et en éteignant rapidement les dispositifs semi-conducteurs comme les transistors ou les MOSFET. Voici une ventilation simplifiée:
Entrée AC : l'alimentation accepte la tension AC standard.
Rectification et filtrage : la tension CA est convertie en CC à l'aide d'un redresseur de pont et des condensateurs de filtre.
Conversion à haute fréquence : la tension CC est introduite dans un oscillateur à haute fréquence (généralement 20 kHz - 1 MHz).
Transformation et régulation : la tension est intensifiée ou baissée via un transformateur et contrôlée à l'aide de boucles de rétroaction.
Filtrage de sortie : La sortie est lissée pour fournir une puissance CC propre.
Avantages de la commutation d'alimentation
Haute efficacité (jusqu'à 90% +)
Conception compacte
Large plage de tension d'entrée
Faible puissance de chaleur
Compatibilité globale pour l'entrée AC
Ces caractéristiques rendent les alimentations de commutation idéales pour les applications modernes où l'espace, la gestion de la chaleur et l'efficacité énergétique sont primordiaux.
Qu'est-ce qu'une alimentation linéaire?
Une alimentation linéaire est la forme la plus traditionnelle de conversion de courant alternatif AC / CC. Il s'appuie sur un transformateur pour démissionner de la tension et utilise des régulateurs de tension linéaire pour maintenir une tension de sortie constante. Bien que largement remplacés par des types de commutation dans de nombreuses zones, les alimentations linéaires sont toujours utilisées dans des applications spécifiques où le bruit électrique doit être minimisé.
Comment ça marche
L'opération est relativement simple et implique les étapes suivantes:
Entrée AC : la puissance AC standard entre dans le transformateur.
Transformation de tension : le transformateur réduit la tension au niveau souhaité.
Rectification et filtrage : convertit CA en CC à l'aide d'un redresseur et d'un filtre.
Régulation de tension : un régulateur linéaire assure une sortie stable, même si l'entrée fluctue.
Inconvénients des aliments linéaires
Faible efficacité (souvent <60%)
Lourd et volumineux
La génération de chaleur nécessite de gros dissipateurs thermiques
Plage de tension d'entrée limitée
Étant donné que les alimentations linéaires dissipent l'excès d'énergie sous forme de chaleur, elles sont inefficaces et moins adaptées aux applications à courant élevé ou compactes.
Alimentation linéaire VS de commutation - Comparaison côte à côte
Pour aider à visualiser les différences, voici un tableau de comparaison simplifié:
| Caractéristique | d'alimentation d'alimentation linéaire | Alimentation |
| Efficacité | 40% - 60% | 80% - 95% |
| Taille et poids | Grand et lourd | Compact et léger |
| Dissipation de chaleur | Haut | Faible |
| Bruit de sortie | Très bas (calme) | Plus élevé (mais gérable) |
| Plage d'entrée | Étroit | Large plage d'entrée CA |
| Complexité de conception | Simple | Circuits complexes |
| Coût (par watt) | Haut | Plus bas par watt |
| Meilleur cas d'utilisation | Audio, équipement de laboratoire | Industriel, éclairage, informatique |
Ce tableau renforce pourquoi la commutation d'alimentation comme la série LRS-100 domine le paysage de puissance moderne.
Pourquoi choisir de changer d'alimentation dans les applications modernes?
Avec des demandes croissantes d'efficacité énergétique, de facteurs de forme compacts et de rentabilité, les alimentations de commutation sont désormais la solution incontournable dans de nombreuses industries. Voici pourquoi:
Efficacité énergétique et conformité verte
La consommation d'énergie est désormais une préoccupation mondiale, à la fois environnementale et économique. Les alimentations de commutation atteignent des taux de conversion plus élevés, ce qui se traduit par une baisse des coûts énergétiques et une réduction des empreintes carbone. Ils sont conformes aux normes internationales de l'efficacité énergétique comme Energy Star , ERP et 80 Plus , ce qui les rend idéales pour le déploiement mondial.
Polyvalence et flexibilité
Les alimentations de commutation offrent de larges gammes de tension d'entrée (comme 85 ~ 264VAC), ce qui les rend parfaits pour une utilisation internationale sans avoir besoin de convertisseurs de tension. Cette fonctionnalité est vitale dans les systèmes d'automatisation, les pilotes LED et les équipements de télécommunications.
Économie d'espace et conception légère
Les appareils deviennent de plus en plus compacts et portables. Les alimentations linéaires traditionnelles, avec leurs grands transformateurs et dissipateurs thermiques, ont du mal à s'intégrer dans ces espaces rétrécis. Les alimentations de commutation utilisent des transformateurs à haute fréquence, permettant une empreinte beaucoup plus petite.
FAQ commun: vos principales questions ont répondu
Répondons à certaines questions fréquemment posées liées à la commutation et aux alimentations linéaires:
Q1: Quelle alimentation est la plus fiable - linéaire ou commutation?
A1: Les deux peuvent être fiables s'ils sont bien conçus. Cependant, les fournitures de commutation ont tendance à être plus efficaces et plus durables en milieu industriel en raison d'une meilleure gestion thermique.
Q2: Le bruit d'une alimentation de commutation est-il nocif à l'équipement sensible?
A2: Pas généralement. La plupart des alimentations de commutation intègrent des filtres pour minimiser l'EMI / RFI. Pour les équipements audio ou RF ultra-sensibles, les fournitures linéaires peuvent être préférables.
Q3: Les alimentations de commutation sont-elles plus chères?
A3: Pas nécessairement. Bien que les composants internes soient plus complexes, la production de masse et une efficacité plus élevée rendent souvent les alimentations de commutation plus rentables au fil du temps.
Q4: Puis-je utiliser une alimentation de commutation pour les systèmes audio?
A4: Cela dépend de l'application. Pour les équipements audio haut de gamme, les fournitures linéaires peuvent offrir de meilleures performances en raison de la baisse du bruit électrique, mais de nombreux conceptions modernes utilisent des fournitures de commutation avec un filtrage adéquat.
Conclusion
La décision entre les alimentations linéaires et les alimentations de commutation se résume à vos exigences de demande spécifiques.
Si vous priorisez la puissance propre et le bruit ultra-bas , et que l'espace ou la chaleur n'est pas une préoccupation, les alimentations linéaires pourraient toujours être un ajustement.
Mais si vous travaillez avec des systèmes à haute efficacité à haute efficacité , à l'espace et à déployer à l'échelle mondiale , il ne fait aucun doute: une alimentation de commutation comme la série LRS-100 est le choix plus intelligent.
Ces solutions de puissance compactes combinent l'efficacité, la polyvalence et les économies de coûts - une combinaison imbattable pour les besoins technologiques à évolution rapide d'aujourd'hui.
