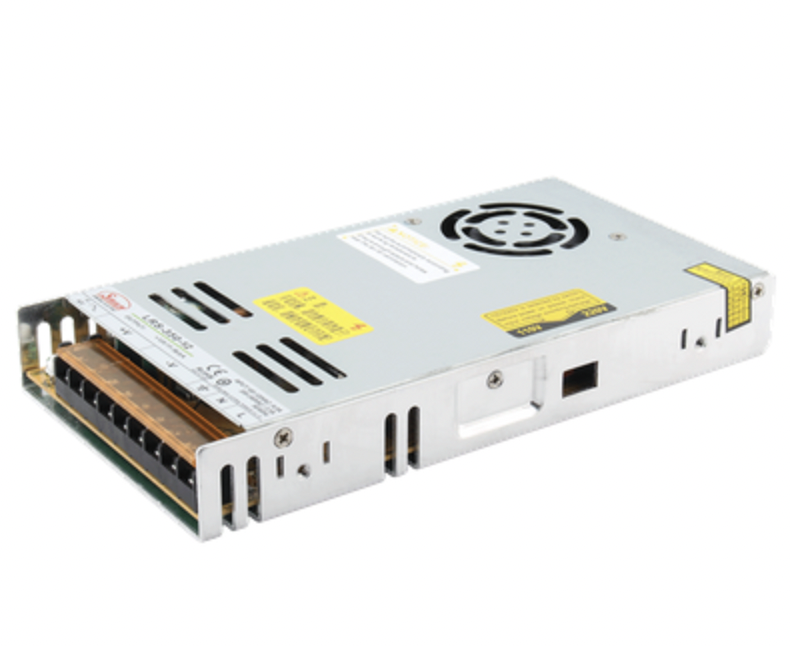

Pour alimentation à découpagen'est pas inconnu de tout le monde, il est très largement utilisé et présente les avantages d'une tension stable et fiable, d'une faible consommation d'énergie et d'un rendement de conversion élevé, il est donc principalement utilisé dans les équipements de télévision. Par exemple, des amplificateurs optiques, des récepteurs satellite numériques, des modulateurs et d'autres équipements sont utilisés dans l'alimentation à découpage. Ensuite, nous présenterons les informations de base à ce sujet.
Voici le contenu :
1. Principe de fonctionnement
2.Les modes de fonctionnement
3.Composition
Principe de fonctionnement
Le alimentation à découpage permet au transistor de puissance de fonctionner dans deux états de fonctionnement, passant et bloqué, ce qui est obtenu en découpant l'amplitude de la tension continue d'entrée en une tension d'impulsion égale à l'amplitude de la tension d'entrée. Son principe de fonctionnement est que le produit de voltamétrie sur le transistor de puissance est très faible (état passant, courant faible, courant important, état bloqué, haute tension, courant faible), c'est-à-dire que la perte générée sur le transistor de puissance est très faible.
Les modes de fonctionnement
Alimentation à découpage dispose généralement de trois modes de fonctionnement : fréquence, mode fixe à largeur d'impulsion, fréquence fixe, mode variable à largeur d'impulsion, fréquence, mode variable à largeur d'impulsion. Mode fixe de fréquence et de largeur d'impulsion : ce mode est principalement utilisé pour l'alimentation de l'onduleur DC/AC ou la conversion de tension DC/DC. Mode fréquence fixe et largeur d'impulsion variable : ce mode est principalement utilisé pour commuter l'alimentation du régulateur de tension. Et fréquence, mode variable de largeur d'impulsion, principalement utilisé pour commuter l'alimentation du régulateur de tension.
Composition
Alimentation à découpage se compose d'un circuit principal, d'un circuit de commande, d'un circuit de détection et d'une alimentation auxiliaire. Le circuit principal a les fonctions suivantes. Limitation du courant de surtension : limite le courant de surtension côté entrée lors de la mise sous tension. Filtre d'entrée : il est utilisé pour filtrer le fouillis existant dans le réseau électrique et empêcher le fouillis généré par la machine d'être renvoyé vers le réseau électrique. Rectification et filtrage : rectification directe de l'alimentation CA pour lisser le courant continu. Onduleur : le courant continu après rectification en courant alternatif haute fréquence, qui est le cœur de l'alimentation à découpage haute fréquence. Redresseur et filtre de sortie : fournissent une alimentation CC stable et fiable en fonction des exigences de charge.
Le rôle du circuit de contrôle est d'échantillonner la sortie, de comparer avec la valeur définie, puis de contrôler l'onduleur et de modifier sa largeur d'impulsion ou sa fréquence d'impulsion pour rendre la sortie stable. Selon les données fournies par le circuit de test, identifié par le circuit de protection, fournissez le circuit de commande pour diverses mesures de protection de l'alimentation électrique. Le circuit de test est chargé de fournir divers paramètres et diverses données d'instrumentation pour le circuit de protection exploité. L'alimentation auxiliaire est responsable de la réalisation du démarrage (à distance) du logiciel d'alimentation, du circuit de protection et du circuit de commande, ainsi que d'autres travaux d'alimentation.
La fonction de l'alimentation à découpage est de convertir un peu de tension, via différentes formes d'architecture, en courant ou en tension demandé par l'utilisateur. Il est plus économe en énergie et génère moins de chaleur perdue. Zhejiang Ximeng Electronic Technology Co., Ltd. est un professionnel engagé dans la conception, la recherche et le développement, la production et la vente en tant qu'entreprise de haute technologie. Nous pensons que notre alimentation à découpage peut répondre à vos besoins.
