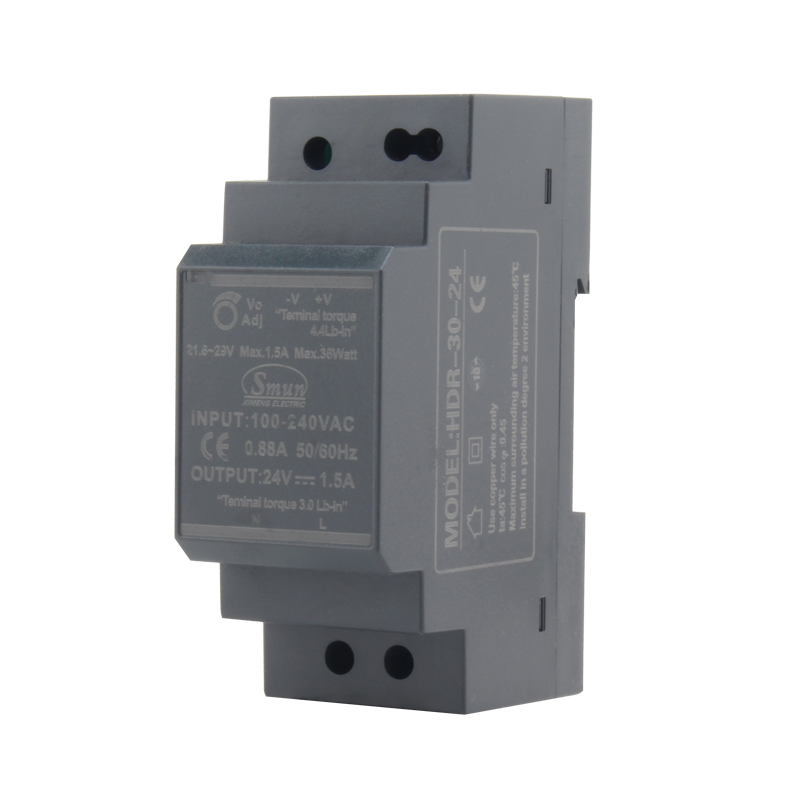

La série HDR représente une solution d'alimentation à découpage sur rail DIN ultra-mince, très efficace et économique, offrant des puissances nominales de 15 W à 150 W et des options de sortie polyvalentes (5 V, 12 V, 15 V, 24 V, 48 V CC). Spécialement conçue pour une installation sur des rails de montage standard TS-35/7.5 ou TS-35/15, cette série présente un corps exceptionnellement compact conçu avec seulement 70 mm (4SU) de largeur. Ce format ultra fin optimise considérablement l'espace interne de l'armoire, ce qui en fait un choix idéal pour les tableaux de distribution et les installations soumises à des contraintes spatiales strictes.
Conçue pour répondre aux besoins d'alimentation mondiaux, toute la série HDR prend en charge une plage d'entrée CA universelle de 85 V CA à 264 V CA (277 V CA opérationnel). Il est strictement conforme aux normes BS EN/EN61000-3-2, qui régulent le courant harmonique au sein de l'Union européenne, garantissant un fonctionnement stable et conforme sur divers réseaux électriques régionaux. La sécurité et la fiabilité sont primordiales dans la conception de la série HDR. Les unités sont logées dans un boîtier en plastique durable qui isole efficacement les composants internes, réduisant ainsi considérablement le risque de risques électriques pour les opérateurs et le personnel de maintenance.
Conçue pour des performances élevées, la série atteint une efficacité de travail allant jusqu'à 90 %. Cela permet aux alimentations de fonctionner de manière fiable sous convection d'air libre dans une plage de température ambiante de -30 ℃ à 70 ℃, minimisant ainsi l'accumulation thermique et réduisant le besoin de refroidissement mécanique supplémentaire. Soutenue par des fonctions de protection complètes et des certifications industrielles critiques, notamment CEI 62368-1, UL508, UL62368-1 et BS EN/EN61558-2-16, la série HDR est une solution d'alimentation hautement compétitive et fiable, adaptée à la fois aux systèmes domotiques et aux appareils de contrôle industriels exigeants.

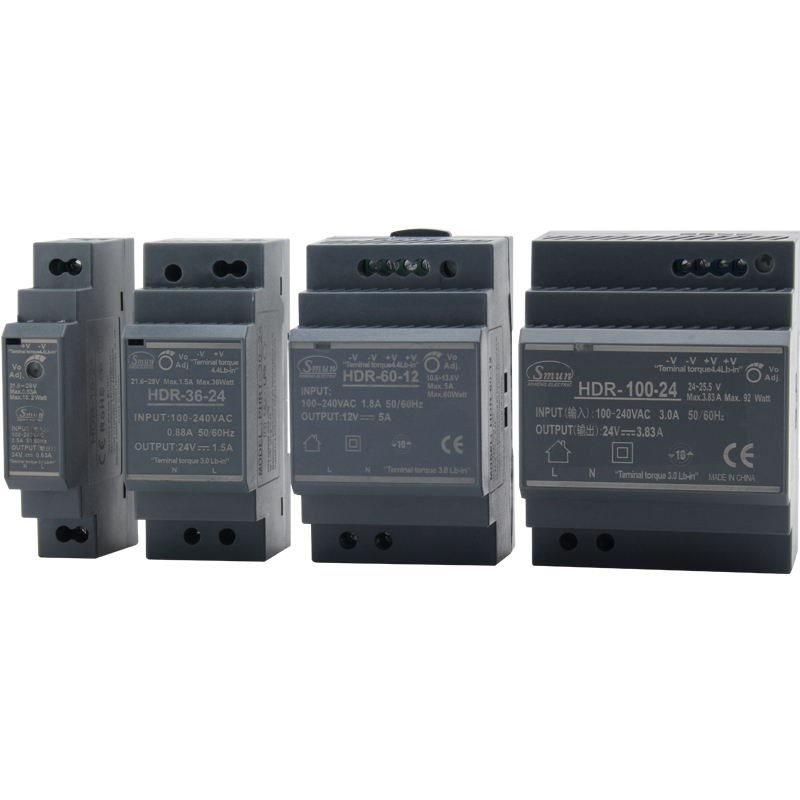

Pour aider les ingénieurs et les équipes d'approvisionnement à sélectionner le modèle exact adapté aux exigences de leur projet, le tableau suivant présente les principales spécifications de la gamme HDR-15 à HDR-150.
| Série | Puissance (W) | Entrée (VCA) | Sortie (VCC) | Taille (mm) | Garantie (années) |
| HDR-15 | 15 | 85-264 | 12,15,24,48 | 17,5*90*54,5 | 2 |
| HDR-30 | 30 | 35*90*54.5 |
| HDR-60 | 60 | 52,5*90*54,5 |
| HDR-100 | 100 | 70*90*54.5 |
| HDR-150 | 150 | 105*90*54.5 |
Caractéristiques:
Largeur ultra fine de 70 mm (4SU), maximisant l'espace disponible dans les tableaux de distribution et les armoires de commande.
Plage d'entrée universelle de 85 à 264 V CA, offrant une large compatibilité avec les normes internationales d'alimentation et les fluctuations du réseau.
Aucune charge minimale requise, offrant une flexibilité opérationnelle pour divers états de veille à faible consommation.
Sortie CC réglable de ±10 %, permettant un réglage précis de la tension pour compenser les chutes de tension sur de longs parcours de câbles.
Refroidissement par convection d'air libre, permettant un fonctionnement fiable dans des environnements difficiles de -30 ℃ à +70 ℃ sans avoir besoin de ventilateurs mécaniques.

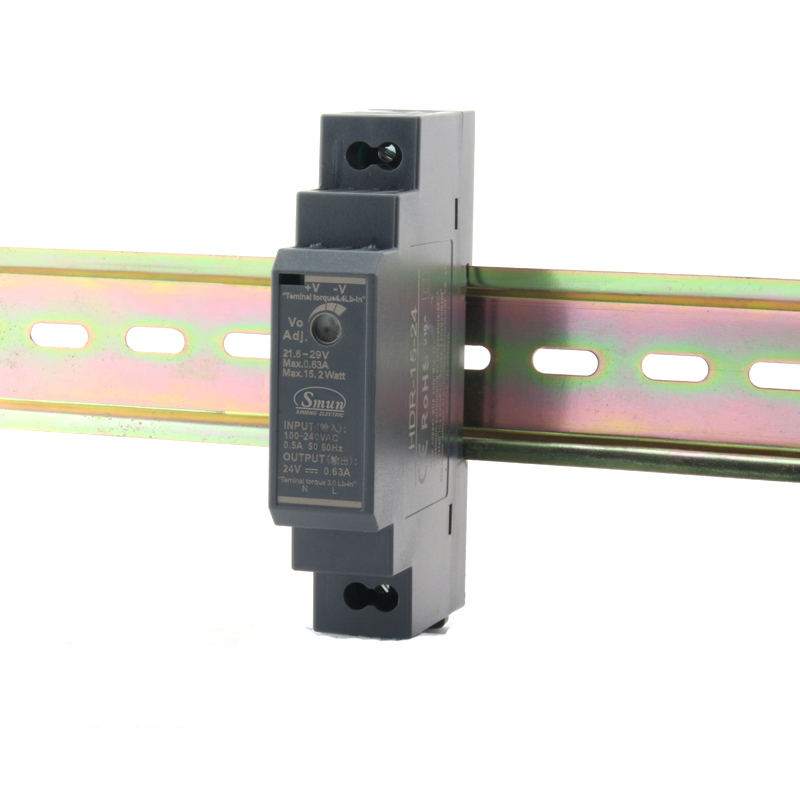

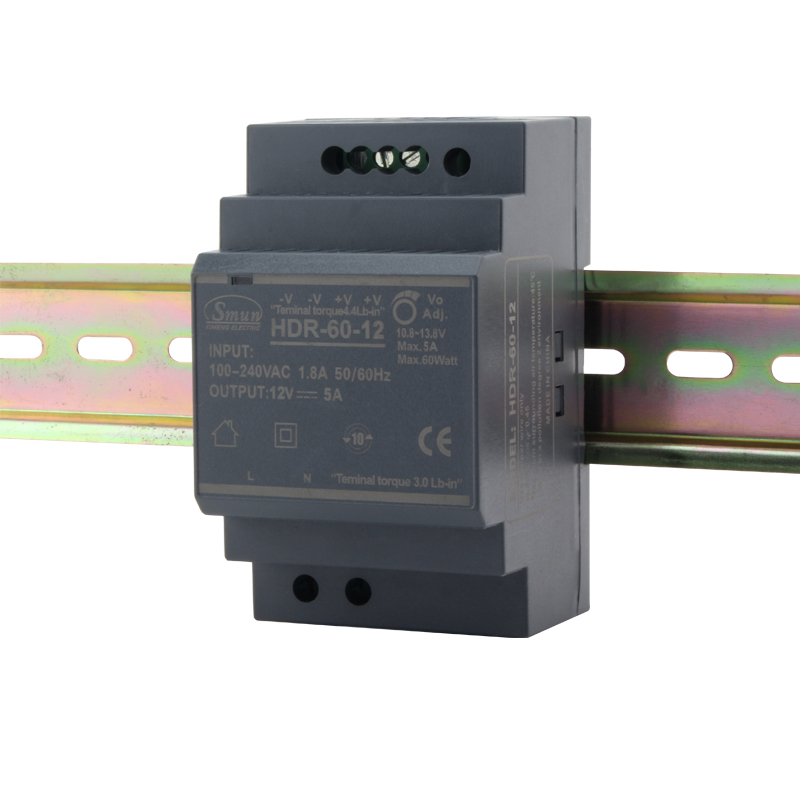

Compatible avec le rail DIN standard TS-35/7,5 ou 15, garantissant une installation et une maintenance rapides et faciles à utiliser.
Protections intégrées complètes contre les courts-circuits, les surcharges et les surtensions, protégeant les équipements connectés contre les défauts électriques.
Indicateur LED clair pour l'état de mise sous tension, facilitant une inspection visuelle rapide et un diagnostic du système.
Bénéficiant d'une solide garantie de 2 ans, garantissant une confiance opérationnelle à long terme et des risques de maintenance réduits.
Applications:
Systèmes de contrôle domestique, fournissant une distribution d’énergie stable et sûre pour l’infrastructure de la maison intelligente.
Automatisation des bâtiments, prise en charge des systèmes d'éclairage, de CVC et de contrôle d'accès avec une alimentation basse tension fiable.
Systèmes de contrôle industriel, garantissant des performances constantes pour les automates, les capteurs et les panneaux de commande dans les environnements de fabrication.
Automatisation d'usine, fournissant des solutions d'alimentation durables pour les assemblages robotiques et les commandes de convoyeurs.
Appareil électromécanique, offrant une conversion d'énergie compacte et efficace pour les configurations mécaniques intégrées.
