| Modèle | SMV-75-12 | SMV-75-15 | SMV-75-24 | SMV-75-36 | SMV-75-48 |
| Sortir | Tension continue | 12V | 15V | 24V | 36V | 48V |
| Courant nominal | 6.3A | 5A | 3.1A | 2.1A | 1,6A |
| Plage actuelle | 0-6,3A | 0-5.0A | 0-3,1A | 0-2,1A | 0-1,6A |
| Puissance nominale | 75W | 75W | 75W | 75W | 75W |
| Ondulation et bruit | 50 mVcrête à crête | 50 mVcrête à crête | 80 mVcrête à crête | 100 mVcrête à crête | 100 mVcrête à crête |
| Tolérance de tension | ±1,0% | ±1,0% | ±1,0 % | ±1,0% | ±1,0% |
| Régulation de ligne | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Régulation de charge | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Mise en place, temps de montée | 200 ms, 50 ms, 30 ms |
| Temps d'attente (Typ.) | 30 ms/230 VCA |
| Saisir | Plage de tension | 85~264VAC ou 120~373VDC |
| Fréquence | 47 ~ 63 Hz |
| Efficacité | 82% | 82% | 84% | 84% | 85% |
| Courant alternatif | 0,8A/230V |
| Courant d'appel | Démarrage à froid : 45A/230V |
| Courant de fuite | <1,5 mA/240 VCA |
| Protection | Surcharge | Puissance de sortie nominale 105 % ~ 135 %, protection contre les surcharges au démarrage |
| Type de protection : mode hoquet, récupération automatique après suppression de la condition de panne |
| Surtension | Puissance de sortie de l'évaluateur 135 % ~ 150 %, protection contre les surtensions de démarrage |
| Type de Protection : arrêtez la tension o/p, remettez sous tension pour récupérer |
| Surchauffe | Lorsque la température du nœud interne du transistor est supérieure à 105 ℃, recommencez la protection contre la température. |
| Type de Protection : arrêtez la tension o/p, remettez sous tension pour récupérer |
| Environnement | Température de travail | -10 ℃ ~ + 60 ℃ |
| Humidité de travail | 20-90% HR |
| Température de stockage, humidité | -20 ~ + 85 ℃, 20 % à 90 % HR. |
| Coefficient de température | ±0,03 %℃(0-50℃) |
| Vibration | 10 ~ 500 Hz, 5G 12 min./1 cycle, période de 72 min. chacun le long des axes X, Y, Z |
Sécurité
&
EMC | Normes de sécurité | Conformité aux normes de sécurité CE et GB4943.1 |
| Résister à la tension | I/PO/P : 1,5 KVAC 1 minute I/P-FG : 1,5 KVAC 1 minute O/P-PG : 0,5 KVAC 1 minute |
| Résistance d'isolement | I/PO/P, I/P-FG, O/P-FG : 100 M Ohms / 500VDC / 25℃/ 70 % HR |
| Émission CEM | EN61000-3-2:2014/EN61000-3-3:2013 |
| Immunité CEM | EN 55032:2015/EN55035:2017/60950-1 |
| Autres | MTBF | ≥327,9 000 heures MIL-HDBK-217F (25 ℃) |

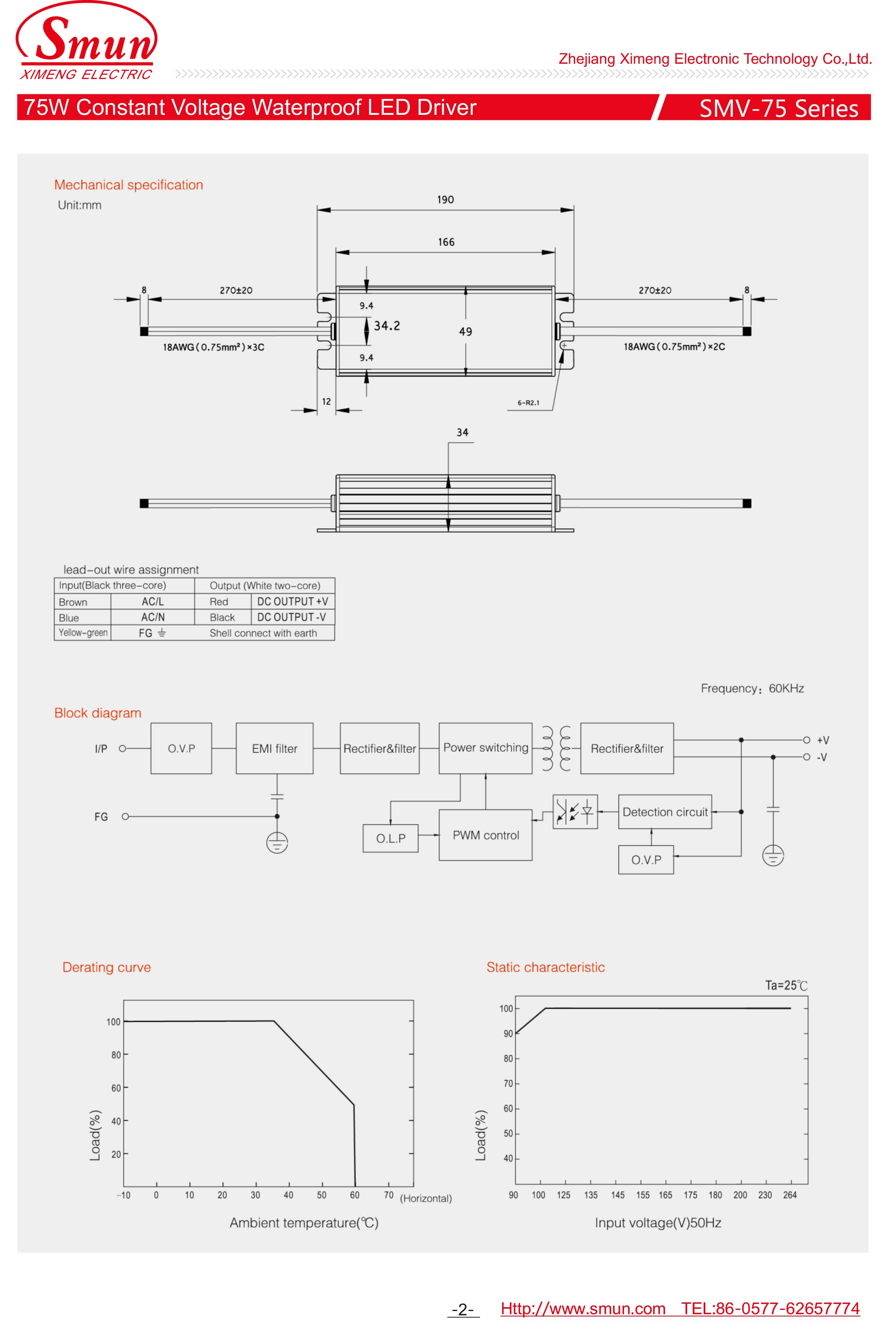

| Taille | L190*L49*H34mm |
| Emballage | 0,55 kg |
| Note | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 230 V CA, une charge nominale et une température ambiante de 25 ℃.
2. L'ondulation et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil à paire torsadée de 12 ' terminé par des condensateurs parallèles de 0,1 uf et 47 uf.
3. Tolérance : comprend la tolérance de configuration, la régulation de ligne et la régulation de charge.
4. Un déclassement de sortie est requis en cas de faible tension d'entrée. Veuillez vous référer à la courbe de déclassement pour plus de détails.
5. L’alimentation électrique doit être considérée comme faisant partie des composants du système. Tous les tests CEM testeront les échantillons de test sur une plaque de fer métallique d'une épaisseur de 1 mm, d'une longueur de 360 mm * d'une largeur de 360 mm. |
|
|
|
|
|
|
