La série SDDR (XDDR-20/DRDN-20) est un module de redondance sur rail DIN 20 A de qualité industrielle conçu pour protéger les systèmes électriques critiques et minimiser le risque de temps d'arrêt opérationnel. Conçu pour prendre en charge les configurations de redondance évolutives 1+1 remplaçables à chaud et N+1 , ce module garantit une alimentation continue pour les environnements industriels exigeants. En intégrant la technologie MOSFET avancée , l'unité réalise une conversion d'énergie efficace, réduit considérablement la génération de chaleur et maintient une chute de tension minimale. Cela en fait un composant essentiel pour l'automatisation industrielle, les équipements de fabrication de semi-conducteurs et les systèmes électromécaniques nécessitant une alimentation de secours fiable. Pour les équipes d'approvisionnement et les gestionnaires d'installations, l'intégration de ce module de redondance se traduit par une stabilité améliorée du système, une réduction des coûts de maintenance et une sécurité opérationnelle à long terme.
Caractéristiques principales et avantages opérationnels
Pour répondre aux exigences rigoureuses des projets, la série SDDR fusionne des fonctionnalités de performances essentielles avec des avantages pratiques en matière d'approvisionnement, garantissant ainsi une valeur à long terme pour les architectures d'alimentation complexes.

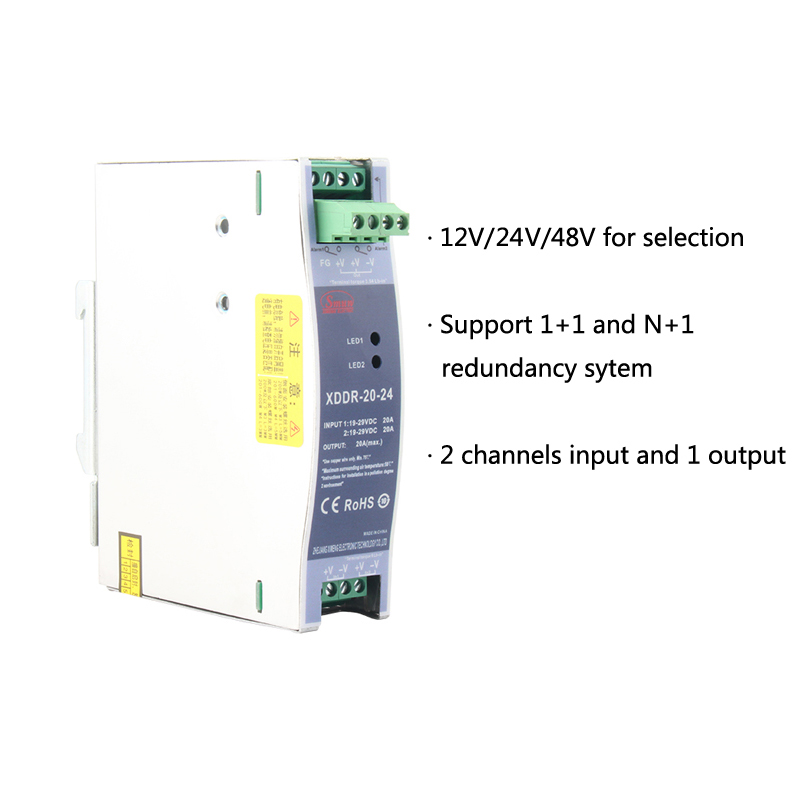

Redondance de puissance évolutive
Prend en charge la redondance 1+1 pour une protection contre le basculement immédiat et les configurations N+1 pour les systèmes à alimentations multiples. Cette flexibilité permet aux ingénieurs des installations de créer des architectures électriques résilientes adaptées aux exigences de charge et aux marges de sécurité spécifiques.
Technologie MOSFET à haut rendement
Utilisant des composants de commutation MOSFET avancés, le module atteint une efficacité typique jusqu'à 98 %. Cette conception garantit une chute de tension minimale de ≤0,25 V à pleine charge, réduisant ainsi les pertes de puissance et empêchant l'accumulation excessive de chaleur dans les armoires de commande confinées.

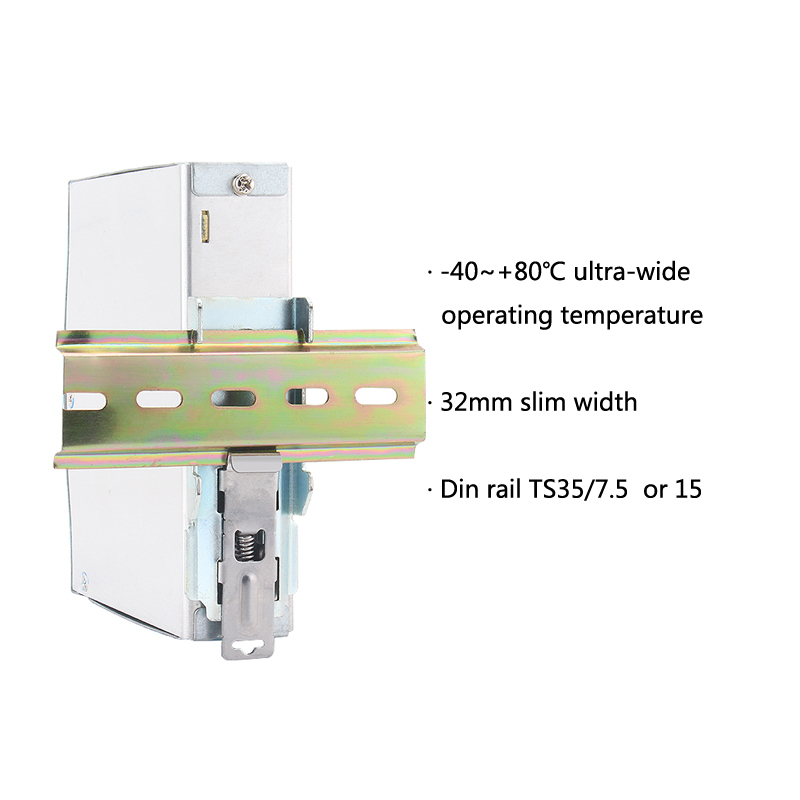

Profil ultra fin et refroidissement sans ventilateur
Mesurant seulement 32 mm de largeur , la conception compacte du montage sur rail DIN permet d'économiser un espace précieux dans les boîtiers encombrés. Il fonctionne via un refroidissement par convection d'air libre, éliminant le besoin de ventilateurs mécaniques, ce qui réduit les besoins de maintenance et les points de défaillance potentiels.
Résilience aux températures extrêmes
Conçu pour les environnements industriels difficiles, le module fonctionne de manière fiable sur une plage de températures ultra-large de -40°C à +80°C . Cela garantit des performances stables dans les installations non conditionnées, les enceintes extérieures ou les zones de fabrication à haute température.

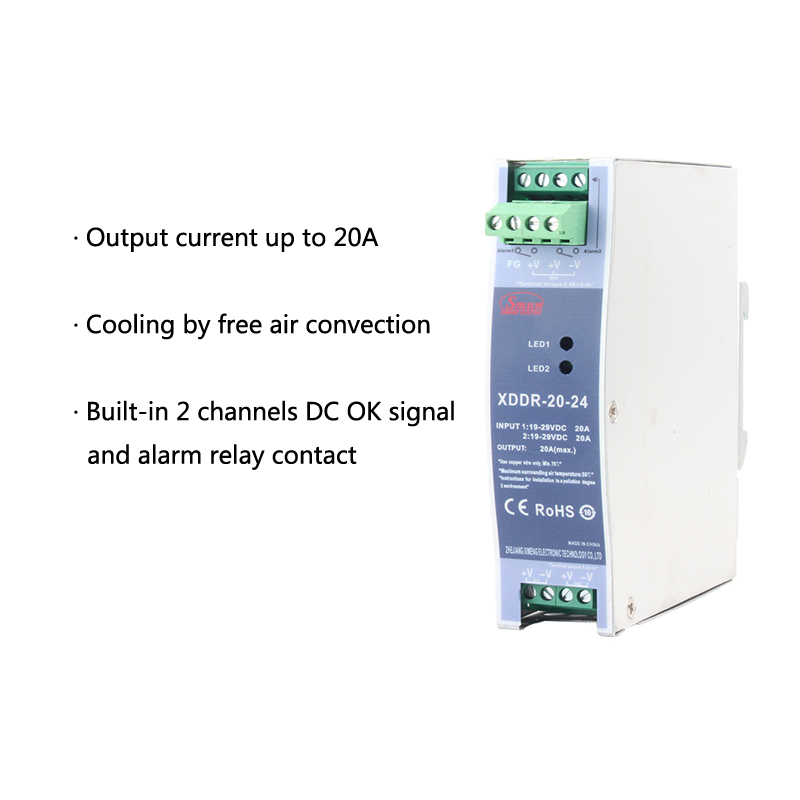

Surveillance en temps réel et conformité à la sécurité
Équipée intégrés de contacts de relais DC OK à 2 canaux , l'unité fournit un retour immédiat sur l'état de sortie aux systèmes de contrôle centralisés. Il est entièrement conforme aux normes de sécurité IEC62368-1, UL62368-1 et EAC TP TC004 , garantissant une intégration sécurisée dans les projets mondiaux.
Scénarios d'application idéaux
La conception d'entrée universelle (prenant en charge 12 V/24 V/48 V CC selon le suffixe du modèle) rend ce module de redondance hautement adaptable à divers secteurs industriels :
Systèmes de contrôle industriel : fournissent une alimentation ininterrompue aux automates, aux capteurs et aux nœuds de contrôle critiques, évitant ainsi des arrêts de production coûteux.
Équipement de fabrication de semi-conducteurs : assure une fourniture de tension stable pour les processus de fabrication sensibles où les fluctuations de puissance peuvent avoir un impact sur le rendement.
Automatisation d'usine : prend en charge les bras robotisés, les réseaux de convoyeurs et les véhicules à guidage automatique (AGV) en maintenant une disponibilité électrique constante.
Appareil électromécanique : fournit une alimentation redondante fiable pour les machines lourdes et les configurations électromécaniques complexes nécessitant une disponibilité continue.
Spécifications techniques
Les paramètres suivants détaillent les limites opérationnelles et les caractéristiques physiques de la série SDDR, aidant les équipes d'ingénierie à sélectionner avec précision les composants.
| Description | du paramètre |
| Tension d'entrée | 12V / 24V / 48V DC (suffixe modèle: -12, -24, -48) |
| Courant de sortie | Jusqu'à 20A continu (pic: 30a pendant 5 secondes) |
| Chute de tension | ≤0,25v (à pleine charge) |
| Efficacité | ≥98% (typique) |
| Température de fonctionnement | -40 ° C à + 80 ° C ( la courbe de dérarage s'applique pour des températures élevées ) |
| Dimensions | 32 mm (w) × 125,2 mm (h) × 102 mm (d) |
| Standard | IEC62368-1, UL62368-1, EAC TP TC004, conformité EMC (classe B) |
